ADPL74101

新規設計に推奨

100V Synchronous Step-Down Controller with Internal Bootstrap Switch

データシート (Rev. 0) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • Wide VIN Range: 4V to 100V
  • Wide output voltage range: 0.8V ≤ VOUT ≤ 60V
  • Internal Bootstrap Switch for the High-Side Gate Driver Stage
  • Accurate Adjustable Driver Voltage with UVLO Protection
  • Selectable Continuous, Pulse-Skipping, or Burst Mode Operation at Light Loads
  • Programmable Output Voltage with VPRG Pin (5V or 12V)
  • Current Limit Foldback during Short Fault
  • Low Operating IQ: 5μA (48VIN to 5VOUT)
  • Programmable Frequency (100kHz to 1MHz)
  • Spread Spectrum Frequency Modulation
  • 28-Lead (4mm × 5mm), QFN Package

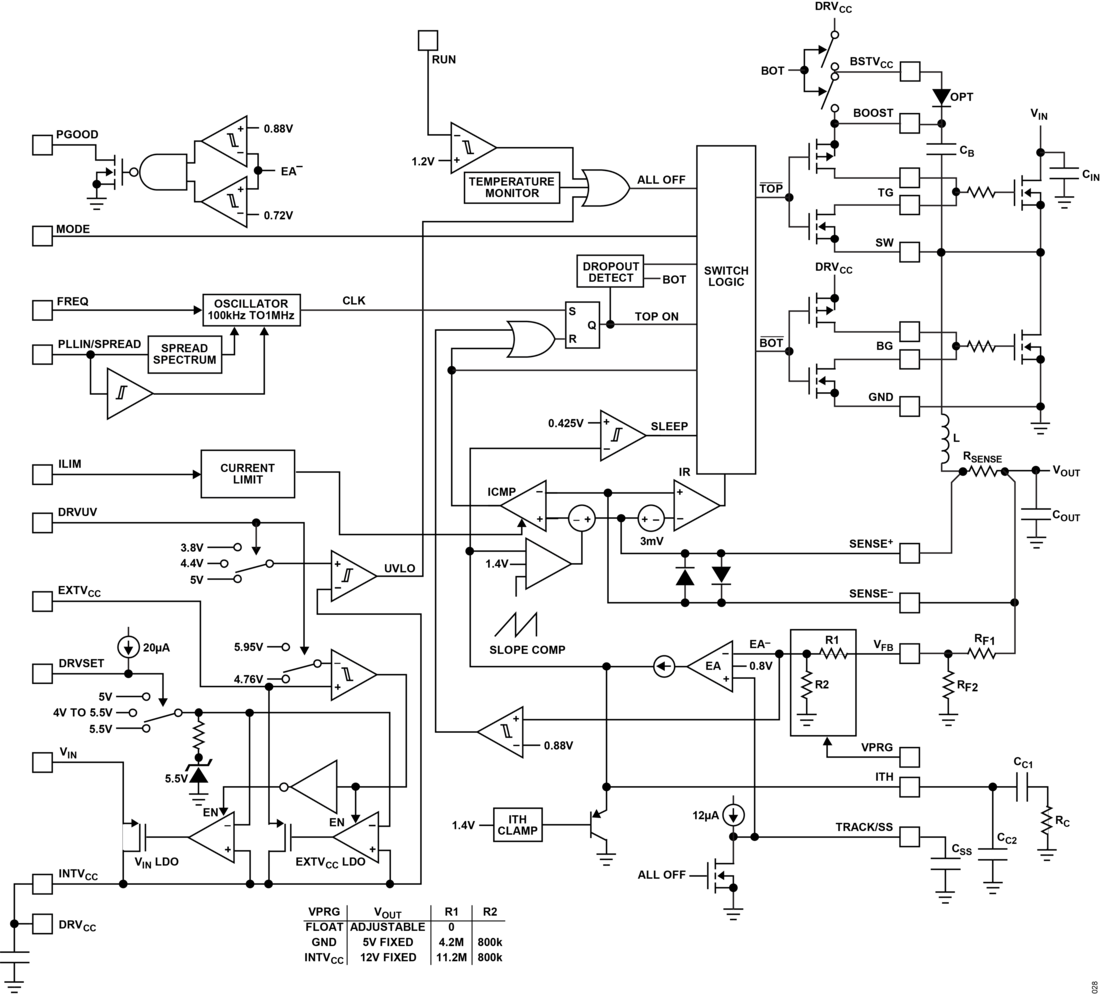

The ADPL®74101 is a high-performance step-down DC-to-DC controller that drives all N-channel synchronous metal-oxide-semiconductor field-effect transistor (MOSFET) power stages from input voltages up to 100V.

The ADPL74101 features an adjustable gate-drive voltage from 4V to 5.5V, ideal for driving logic-level MOSFETs.

The internal smart bootstrap switch avoids the need for an external diode. The very low no-load quiescent current extends operating runtime in battery-powered systems. The MODE pin selects among Burst Mode operation, pulse-skipping mode, or continuous inductor current mode at light loads.

The ADPL74101 additionally features spread spectrum operation, which significantly reduces the peak radiated and conducted noise on both the input and output supplies, making it easier to comply with electromagnetic interference (EMI) standards.

APPLICATIONS

  • Industrial Power Systems
  • Military Avionics and Medical Systems
  • Telecommunications Power Systems
ADPL74101
100V Synchronous Step-Down Controller with Internal Bootstrap Switch
ADPL74101 Typical Application ADPL74101 Efficiency ADPL74101 Pin Configuration ADPL74101 Chip Illustration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADPL74101-AZ

High Voltage Step-Down Controller

今すぐ購入 詳細を表示

製品詳細

Evaluation circuit EVAL-ADPL74101-AZ, features the ADPL74101, a 100V step-down synchronous controller. The ADPL74101 features low IQ, up to 1MHz programmable/synchronizable switching frequency, spread spectrum, and a small 28-lead (4mm x 5mm) QFN package. These features allow for a wide variety of applications, including industrial, military, medical, and telecommunications systems.

The EVAL-ADPL74101-AZ operates from a 16V to 72V input voltage range and generates a 12V, 15A output. The ADPL74101 has a precision voltage reference that can generate an output voltage with less than 2% tolerance over the full operating conditions. The EVAL-ADPL74101-AZ is set to a 300kHz switching frequency, which results in a small and efficient circuit. The converter achieves over 94% efficiency with a 15A load at full operating VIN, with a peak efficiency of over 96%.

This board can be easily modified to regulate output voltages from 0.8V to 60V. The evaluation circuit has been specifically designed with 100V field-effect transistors (FETs); various FETs with similar footprints can be replaced to fit a wide array of applications.

The EVAL-ADPL74101-AZ provides a high-performance, cost-effective solution for generating a 12V output. The ADPL74101 data sheet provides a complete description of this device, including its operation and application information. The data sheet must be read in conjunction with this user guide for EVAL-ADPL74101-AZ.

Design files for this circuit board are available at www.analog.com.
EVAL-ADPL74101-AZ
High Voltage Step-Down Controller

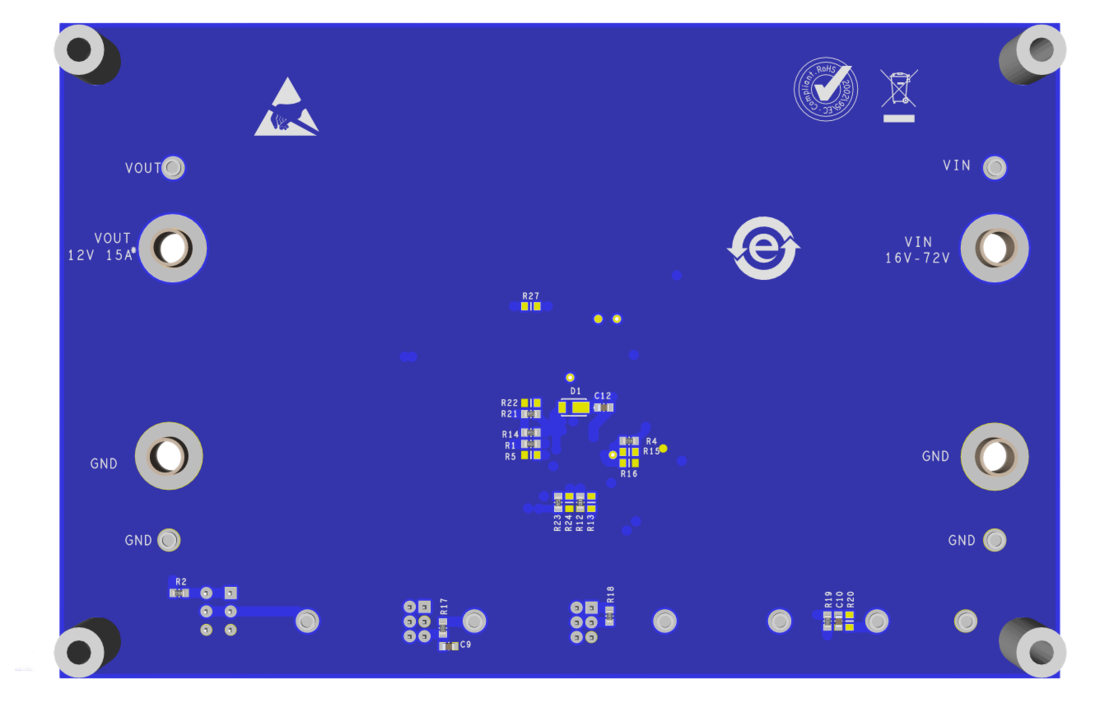

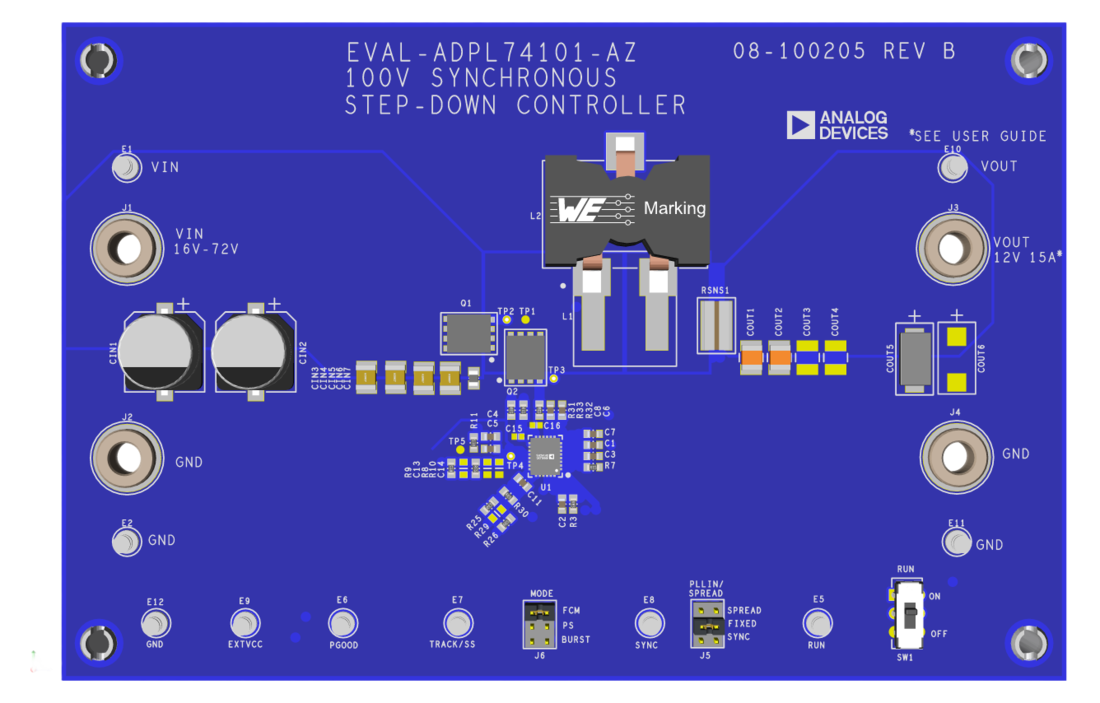

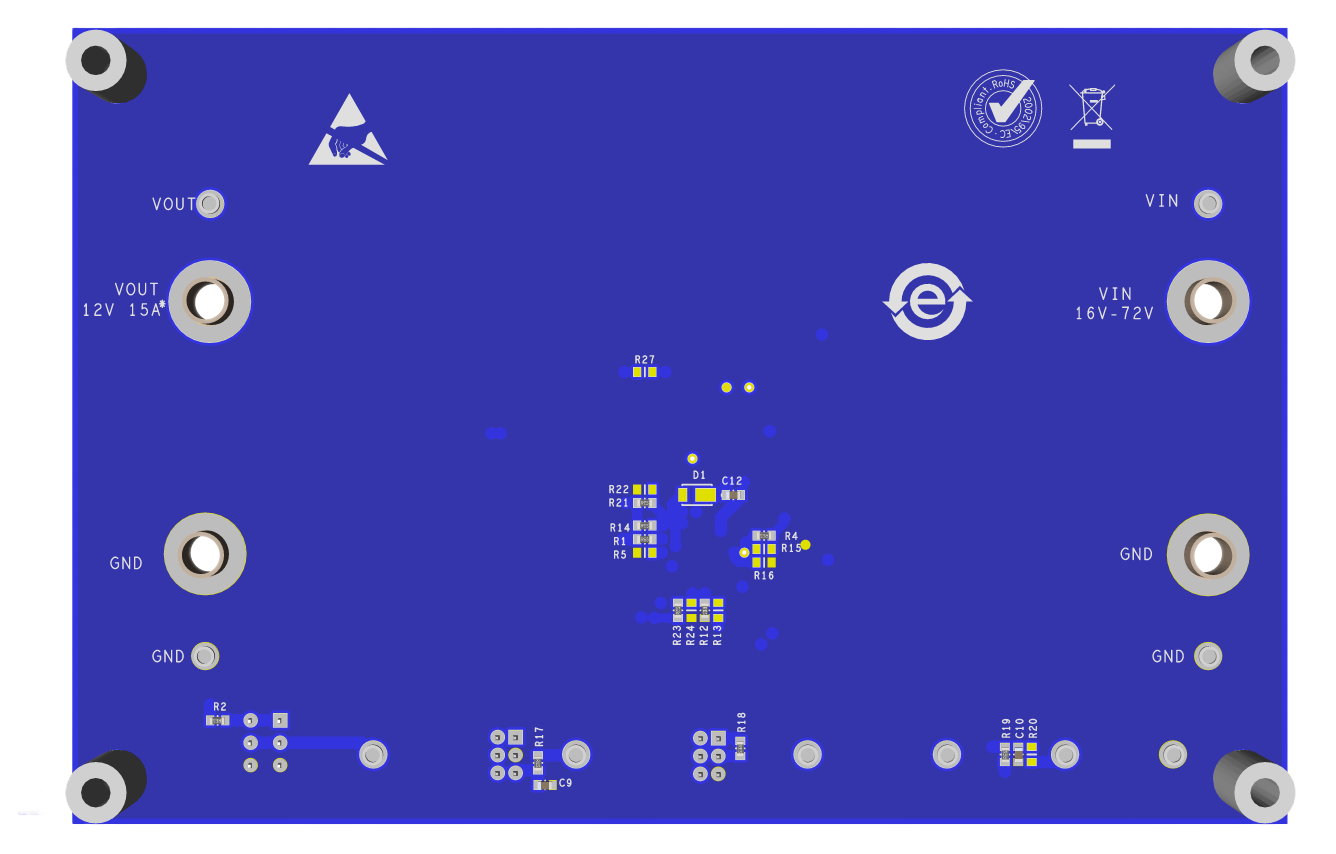

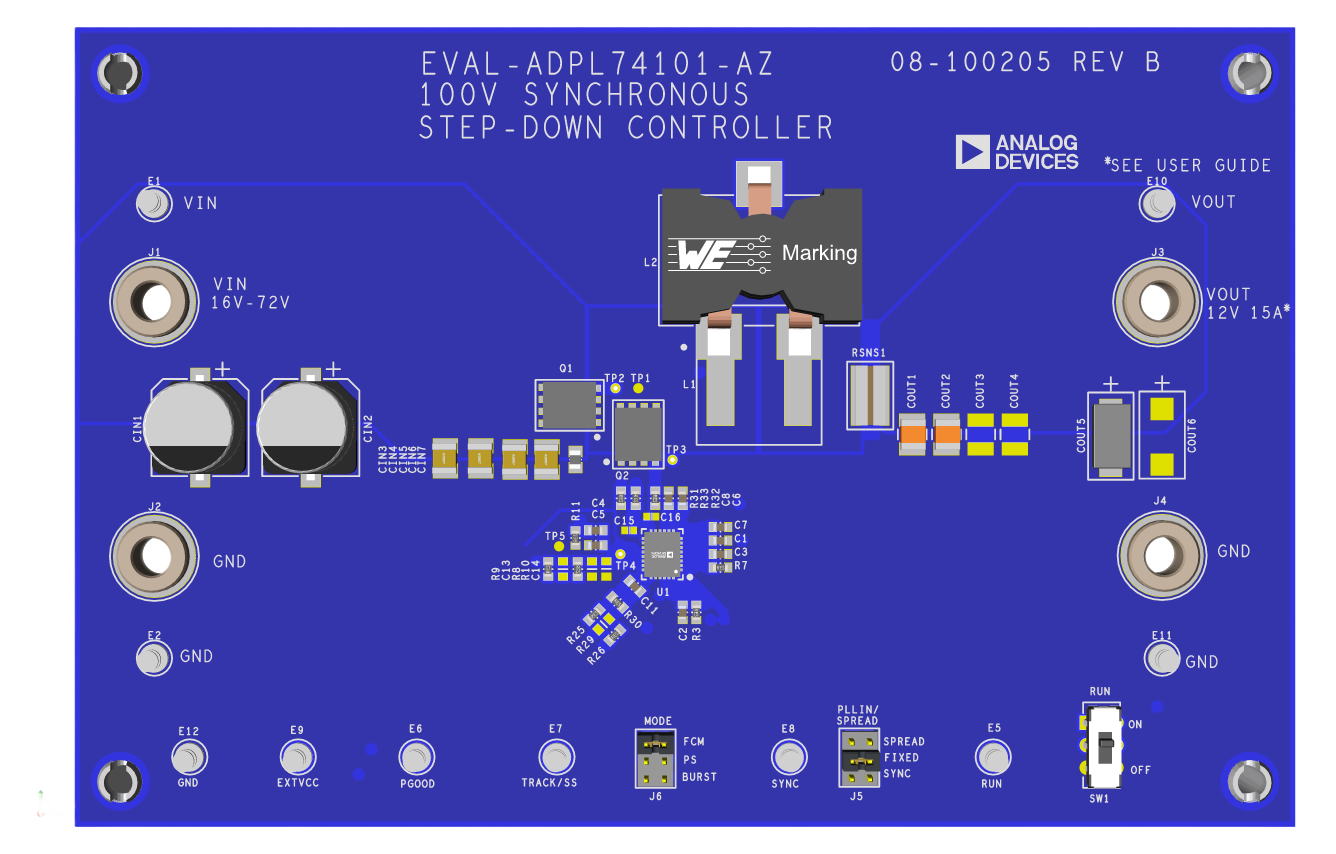

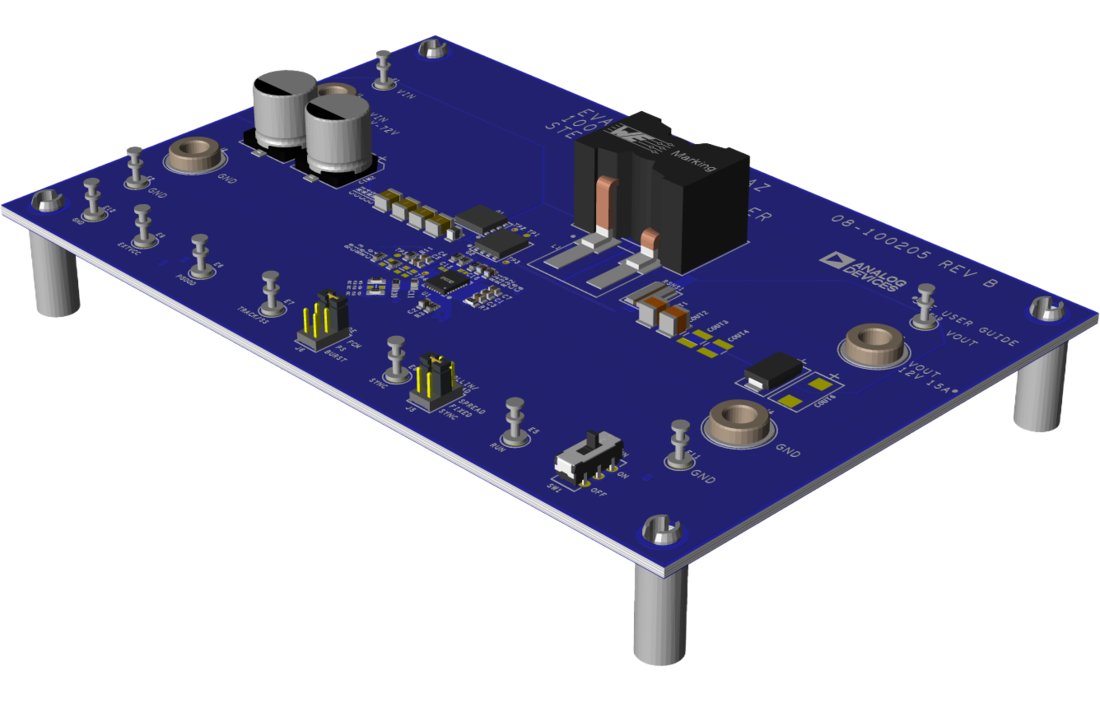

EVAL-ADPL74101-AZ Evaluation Board Angle View EVAL-ADPL74101-AZ Evaluation Board Top View EVAL-ADPL74101-AZ Evaluation Board Bottom View
