EVAL-ADPL74101-AZ

製品概要

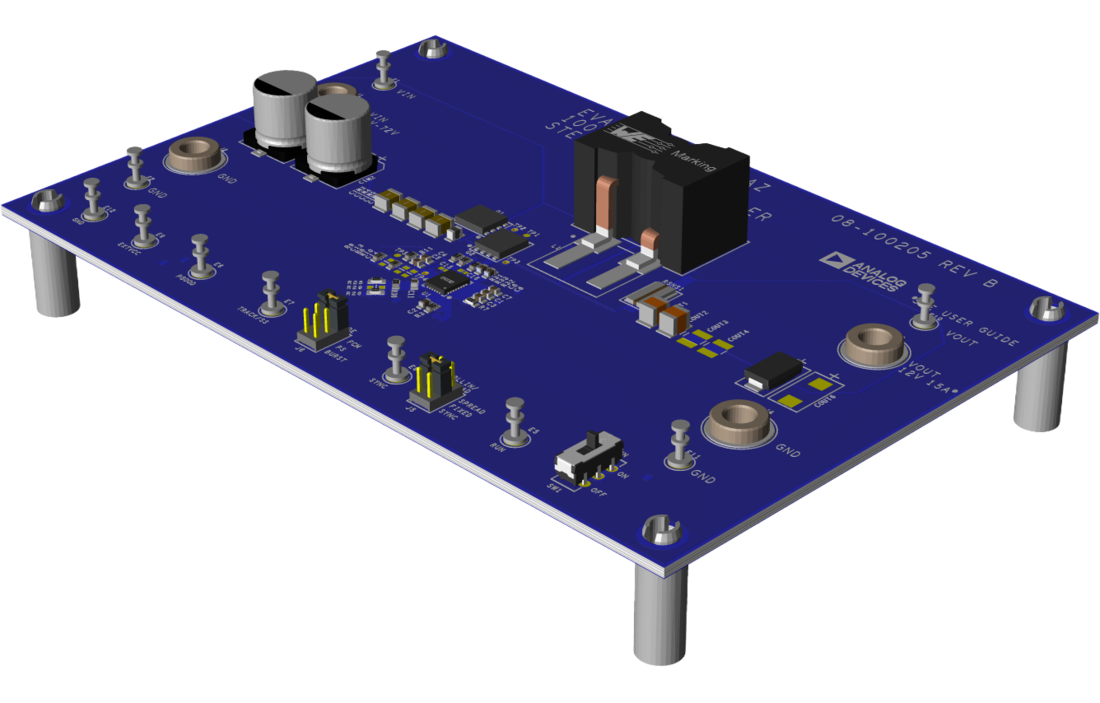

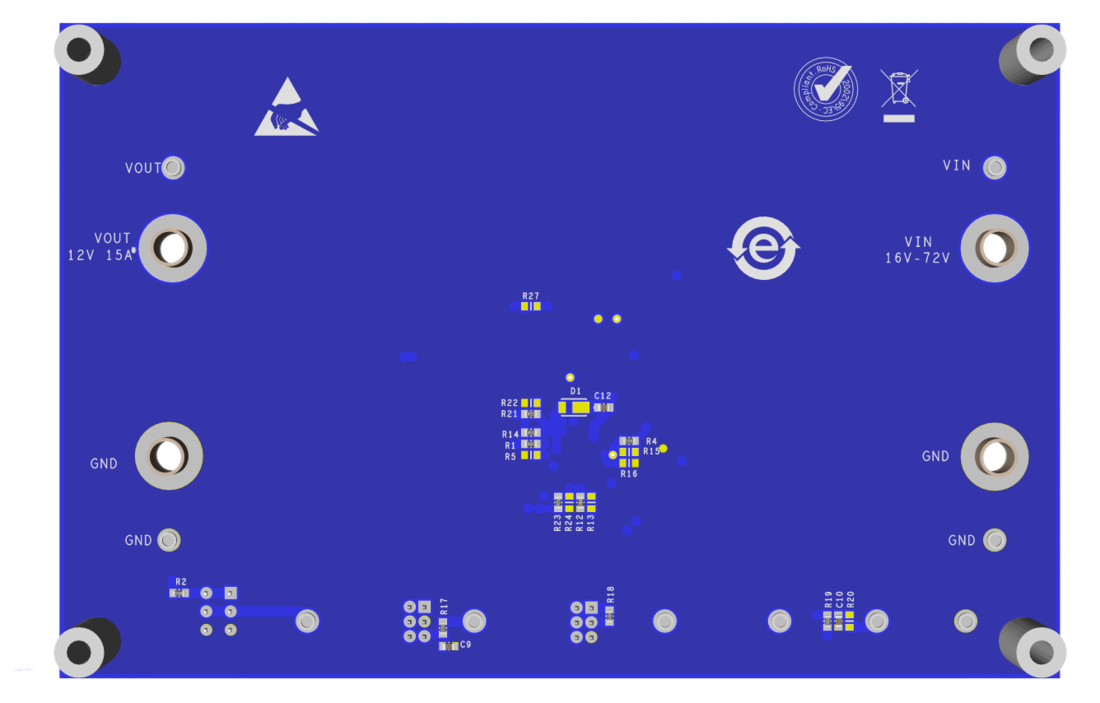

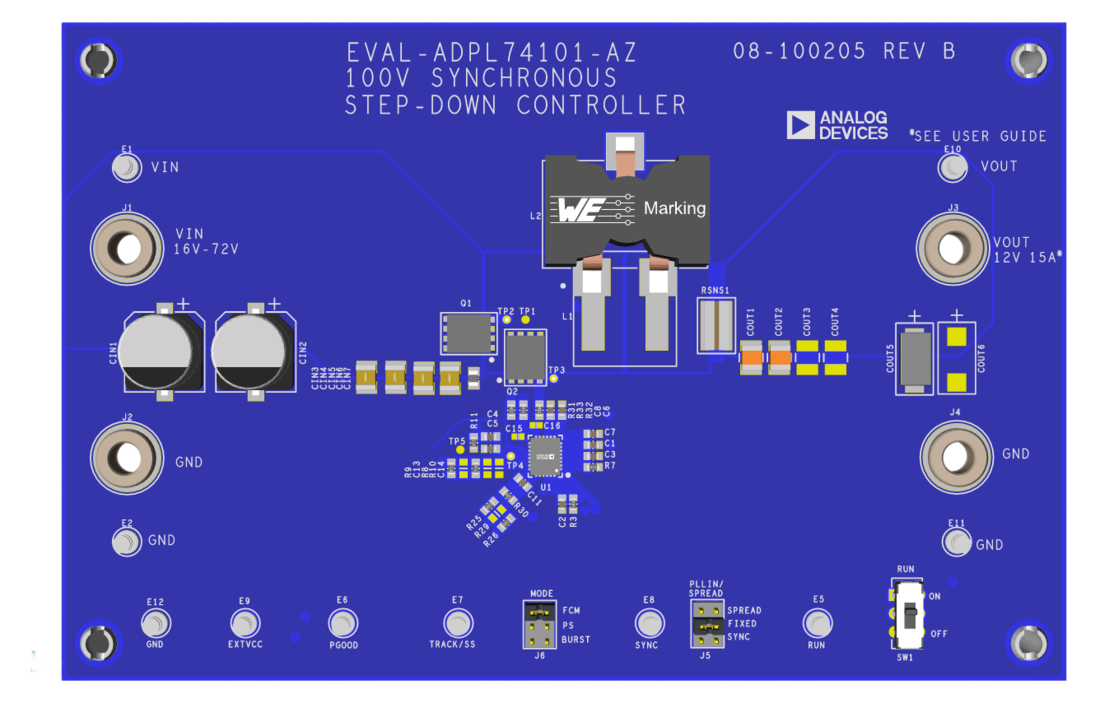

評価用回路EVAL-ADPL74101-AZは、ADPL74101（100V降圧同期整流式コントローラ）を搭載しています。低IQ、最大1MHzのプログラム可能／同期可能なスイッチング周波数、スペクトラム拡散、小型の28ピン（4mm x 5mm）QFNパッケージを特長とするADPL74101は、産業、軍事、医療、通信システムなど幅広いアプリケーションで利用できます。

EVAL-ADPL74101-AZは16V～72Vの入力電圧範囲で動作し、12V、15Aの出力を生成します。ADPL74101には高精度電圧リファレンスが備わっているため、動作条件の全範囲にわたり、許容誤差2%未満で出力電圧を生成できます。EVAL-ADPL74101-AZは300kHzのスイッチング周波数に設定されており、小型で効率的な回路を実現します。このコンバータは、最大動作V_INで負荷が15Aのときに94%を超える効率を達成し、ピーク効率は96%を上回ります。

このボードは、0.8V～60Vの出力電圧を安定化するように容易に変更できます。この評価用回路は100V電界効果トランジスタ（FET）を使用して設計されていますが、同様のフットプリントを持つ様々なFETに置き換えることで、幅広いアプリケーションへの対応が可能になります。

EVAL-ADPL74101-AZは、12Vの出力を生成できる、高性能で費用対効果に優れたソリューションです。ADPL74101のデータシートには、動作やアプリケーション情報など、このデバイスの詳細がすべて記載されています。EVAL-ADPL74101-AZのユーザ・ガイドと併せて、ADPL74101のデータシートも参照してください。

この回路ボードの設計ファイルは、www.analog.com/jpから入手できます。
