ADPL12010

新規設計に推奨

20μAの自己消費電流とデュアルフェーズ機能を備えた20V、8A/10Aの完全統合型同期整流式降圧コンバータ

データシート (Rev. 0) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品の詳細

  • 小型ソリューションの高出力DC/DCコンバータ
    • 動作可能なVIN範囲：3V～20V
    • FETを内蔵した同期整流式DC/DCコンバータ
    • 最大出力電流：8A/10A
    • 固定周波数のオプション：400kHzと1.5MHz
    • 固定のソフトスタート時間
      • 2.5ms（400kHzの場合）
      • 3.5ms（1.5MHzの場合）
    • 最小オン時間：36ns
    • 設定可能な出力電圧
      • 0.8V～10V（400kHzの場合）
      • 0.8V～6V（1.5MHzの場合）
    • 対称的でバランスの取れたSUPおよびPGNDピン配置により電磁干渉（EMI）性能を向上
    • 熱強化型の3.5mm × 3.75mm、17ピンFC2QFNパッケージ
  • 全負荷範囲で高効率を実現
    • スキップ・モードでの自己消費電流：20μA
    • 12VIN/3.3VOUT/400kHzでの最大効率：95.6%
    • 12VIN/3.3VOUT/1.5MHzでの最大効率：93.9%
  • デュアルフェーズ動作により最大20Aの負荷に対応
    • 周波数同期の入力／出力
    • コントローラとターゲット間で180º位相差動作
    • 動的電流分担
  • 強制PWM動作とスキップ・モード動作
  • 低ドロップアウト動作
  • パワー・グッド・インジケータ
  • 過熱および短絡に対する保護
  • 動作ジャンクション温度範囲：-40°C～+150°C
  • スケーラブルな電力ソリューション
    • ADPL12005/ADPL12006とフットプリント互換
ADPL12010
20μAの自己消費電流とデュアルフェーズ機能を備えた20V、8A/10Aの完全統合型同期整流式降圧コンバータ

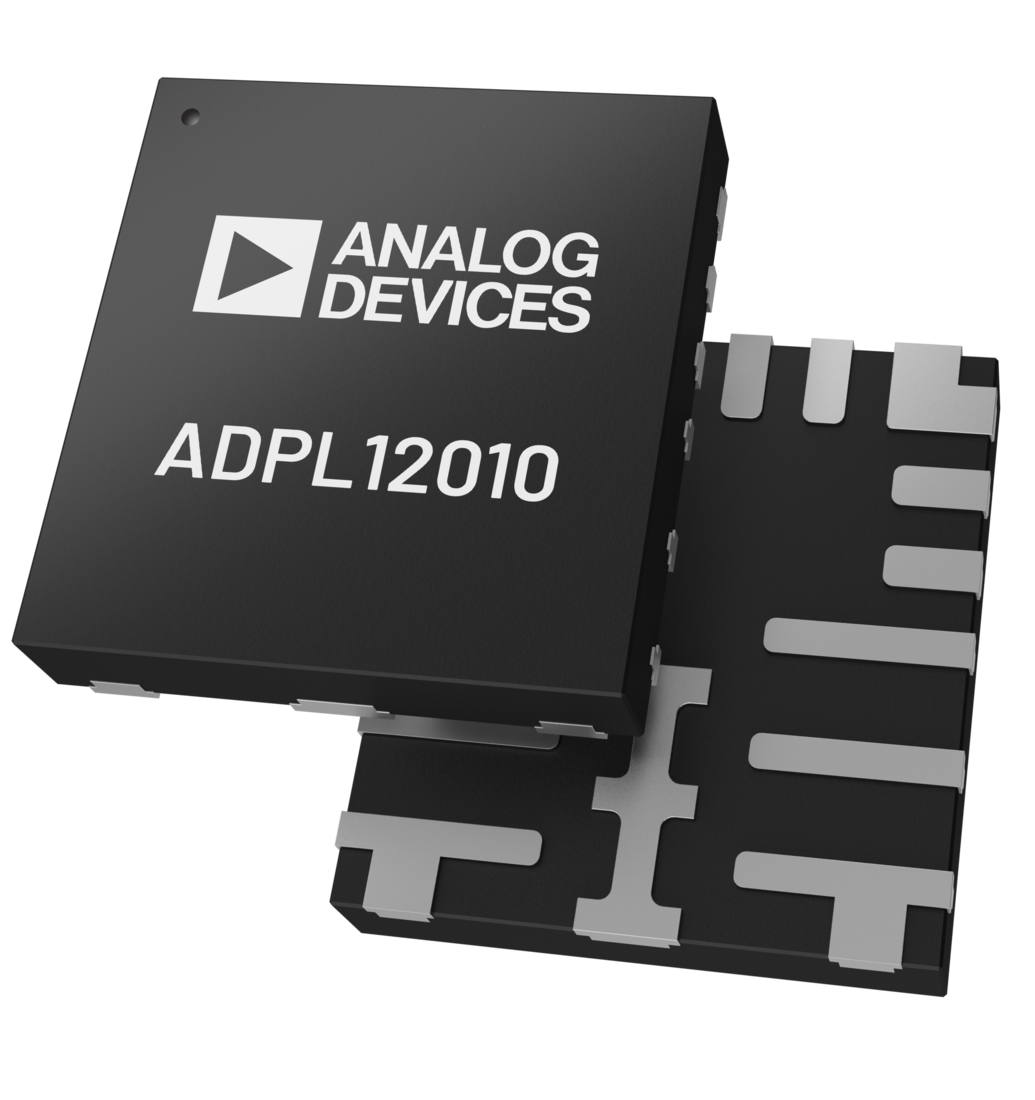

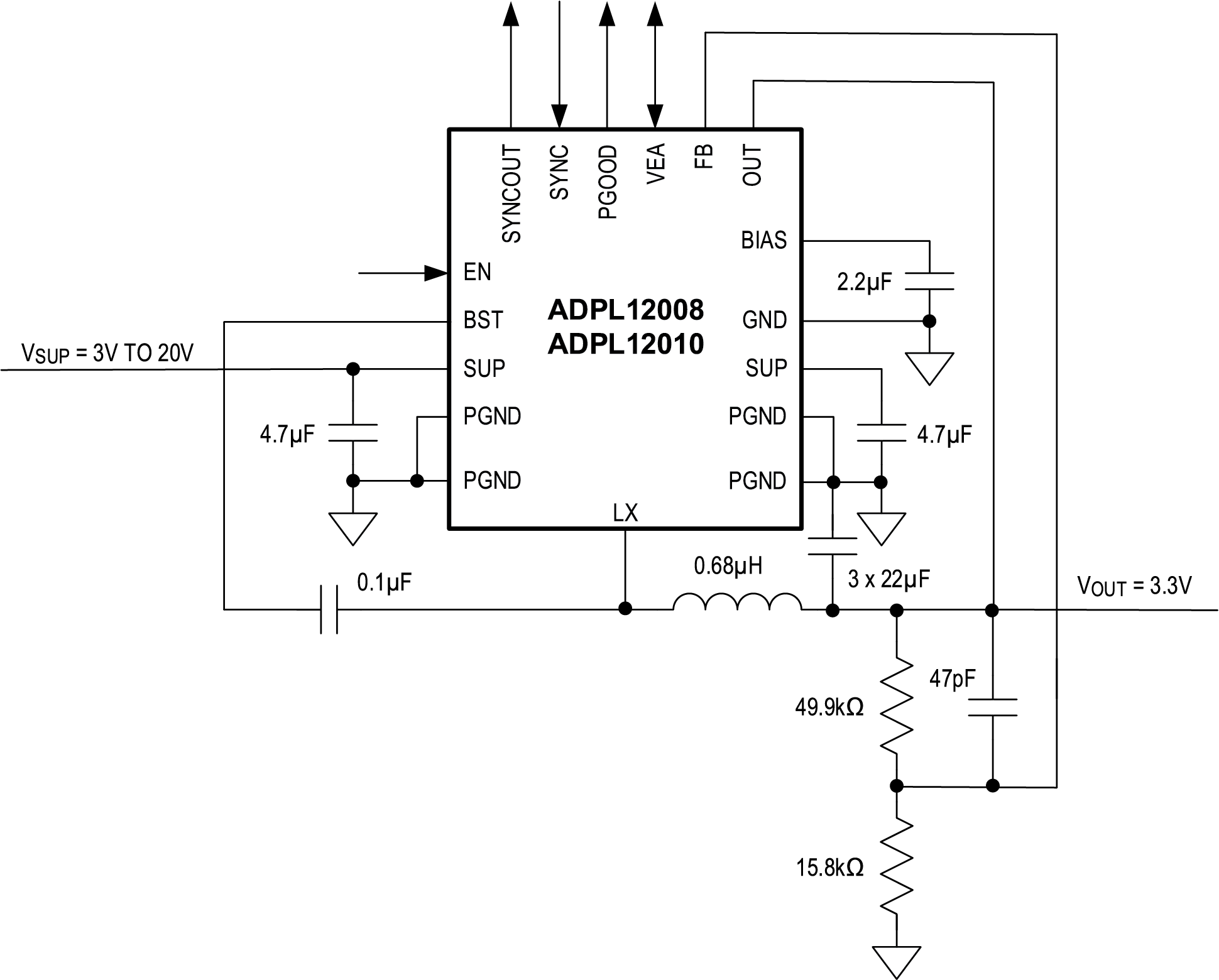

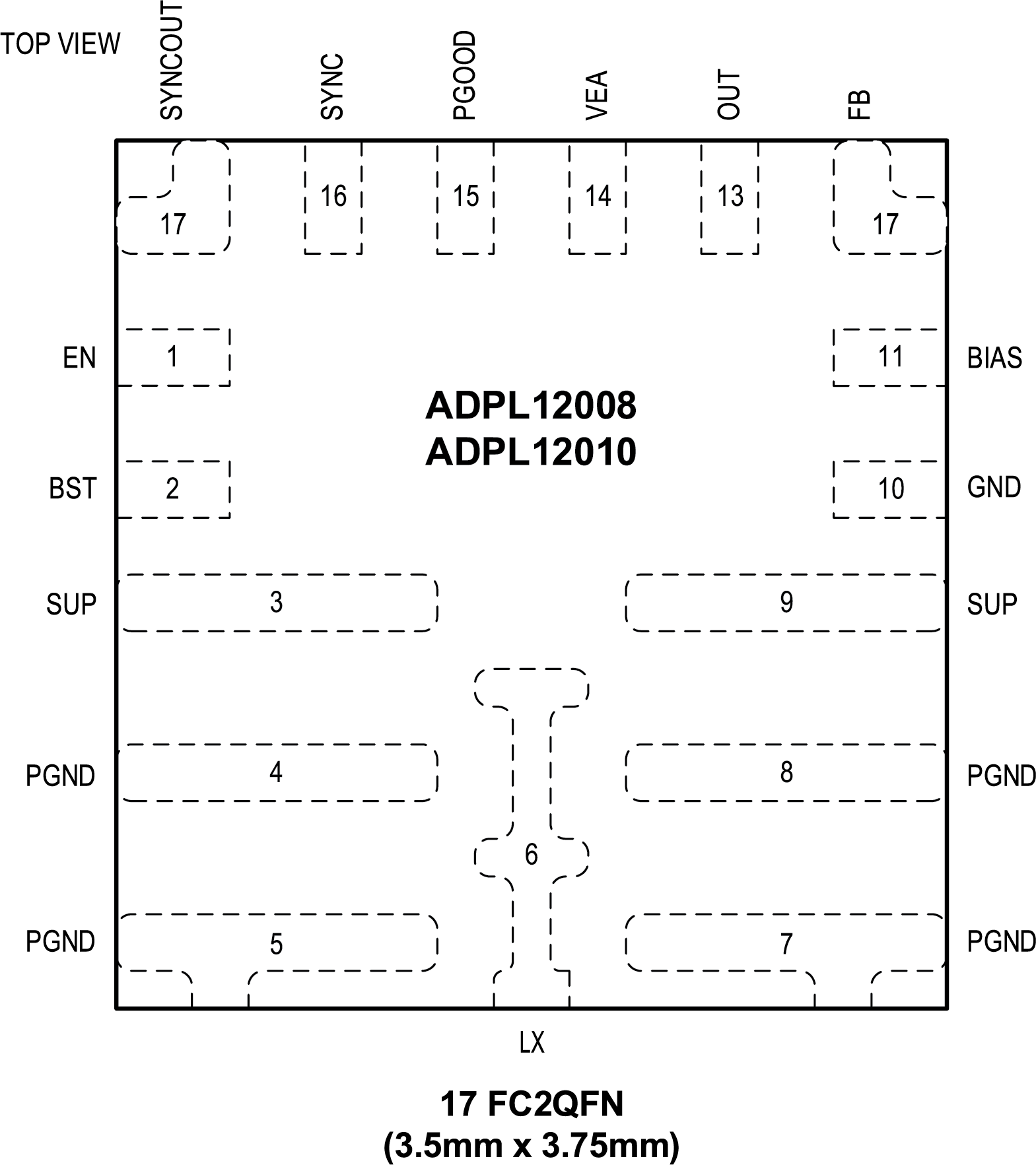

ADPL12008-ADPL12010 Simplified Block Diagram ADPL12008 ADPL12010 Typical Application Circuit Single Phase Operation ADPL12008-ADPL12010 Pin Configuration ADPL12010 Chip Illustration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ツールおよびシミュレーション

EE-Sim® パワー・ツール 1

EE-Sim DC/DC変換ツールは、ユーザの条件を利用し、回路図、市販部品を含む部品表、時間および周波数領域のシミュレーションなどを完備した電源設計を短時間で作成します。SIMPLISおよびSIMetrix SPICEエンジンを使った、スタンドアロンのEE-Sim OASISシミュレータで、カスタマイズした回路図をダウンロードし、さらなる分析が可能です。

EE-Simを今すぐ開始

評価用キット

eval board
schematic 1
schematic 2
schematic 3
ADPL12010EVKIT

評価：ADPL12008/ADPL12010

今すぐ購入 詳細を表示

機能と利点

  • 入力電源範囲：3V～20V
  • 0.8V～10V（1.5MHz）の範囲で出力電圧を調整可能
  • 最大出力電流8A/10Aを供給
  • 周波数同期入力
  • イネーブル入力
  • 電圧モニタリングPGOOD出力を利用可能
  • 実証済みプリント回路基板（PCB）レイアウト
  • 完全実装済みおよび試験済み

製品詳細

ADPL12010評価用キット（EVキット）は、ADPL12008/ADPL12010（自己消費電流20μAの同期整流式降圧コンバータ）を評価するための実証済みの設計を提供します。このEVキットにはADPL12010AFOB+（1.5MHz）が搭載されているほか、評価用の各種テスト・ポイントやジャンパが用意されています。EVキットの出力電圧は可変で、3.3Vに設定されています。最小限の部品変更で、0.8V～6V（1.5MHz）または最大10V（400kHz）に簡単に設定できます。このEVキットは、3V～20Vの入力電圧で最大10Aを供給するように設計されています。PGOOD信号を観察することで出力電圧品質をモニタリングできます。ADPL12010 EVキットは、ADPL12008およびADPL12010の全バリエーションの評価にも使用できます。
ADPL12010EVKIT
評価：ADPL12008/ADPL12010

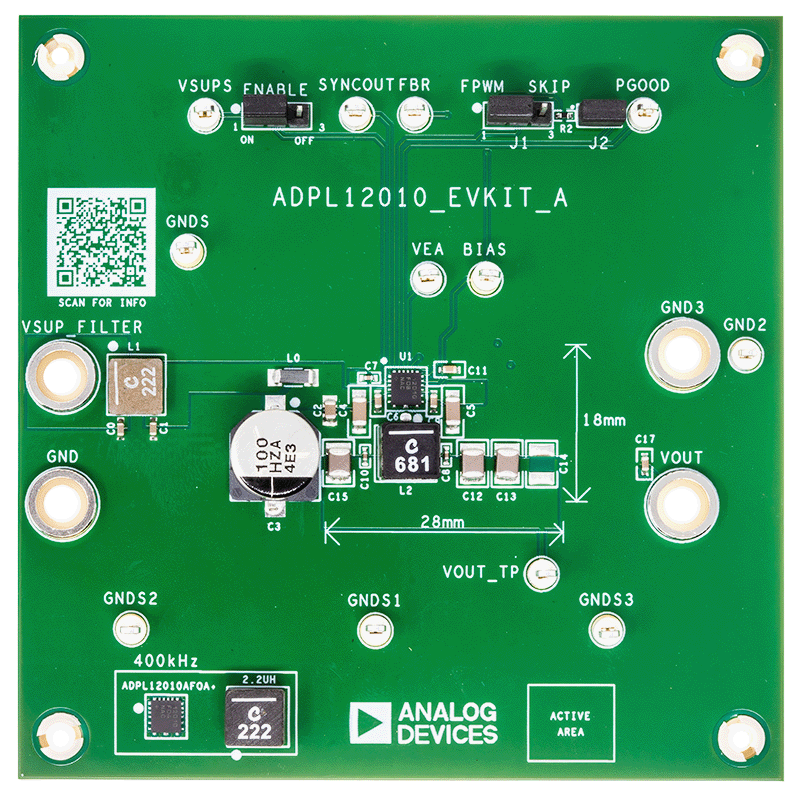

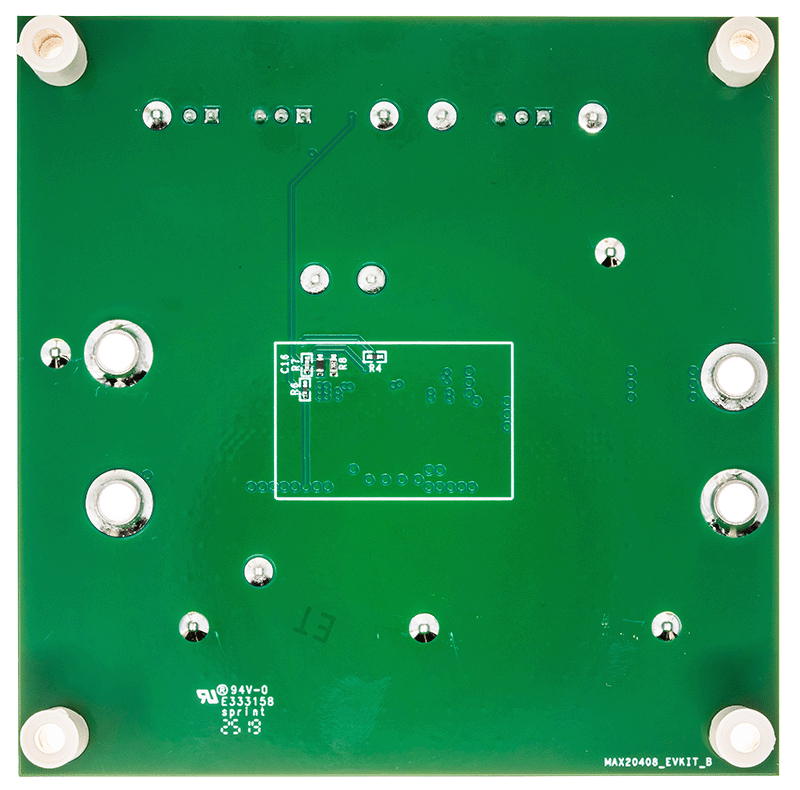

ADPL12010EVKIT Board Photo Angle View ADPL12010EVKIT Board Photo Top View ADPL12010EVKIT Board Photo Bottom View
