ADPA7005

GaAs、pHEMT、MMIC、1 Wパワー・アンプ、20 ~ 44 GHz

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$148.22
特長

  • 出力P1dB: 31dBm(20GHz~34GHzでの代表値)
  • 飽和出力電力(PSAT):32dBm(20GHz~34GHzでの代表値)
  • ゲイン:17dB(20GHz~34GHzでの代表値)
  • 出力3次インターセプト・ポイント(IP3):41 dBm(20GHz~34GHzでの代表値)
  • 電源電圧:5 V/1200 mA
  • 50Ωに整合した入出力
  • ダイ・サイズ:3.75 mm x 3.47 mm x 0.1 mm
製品概要
show more Icon

ADPA7005CHIPは、ガリウム・ヒ素(GaAs)、モノリシック・マイクロ波集積回路(MMIC)、擬似格子整合型高電子移動度トランジスタ(pHEMT)の分布型パワー・アンプで、動作範囲は 20 ~ 44 GHzです。このアンプは、17 dB の小信号ゲイン、1 dB ゲイン圧縮ポイントでの 31 dBm の出力電力および出力 IP3 の代表値 41 dBm を提供し、 VDD上で 5V 電源から 1200 mA を必要とします。ADPA7005CHIP の入出力(I/O)はまた内部で50 Ωに整合しているため、マルチチップ・モジュール(MCM)に容易に組み込むことができます。すべてのデータは、チップを最短 0.31 mm(12 mil)の 0.025 mm(1 mil)ワイヤ・ボンド 2 本で接続して測定したものです。

アプリケーション

  • 防衛および宇宙
  • 試験用計測器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$148.22

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADPA7005AEHZ
  • HTML
  • HTML
ADPA7005AEHZ-R7
  • HTML
  • HTML
ADPA7005C-KIT
  • HTML
  • HTML
ADPA7005CHIP
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

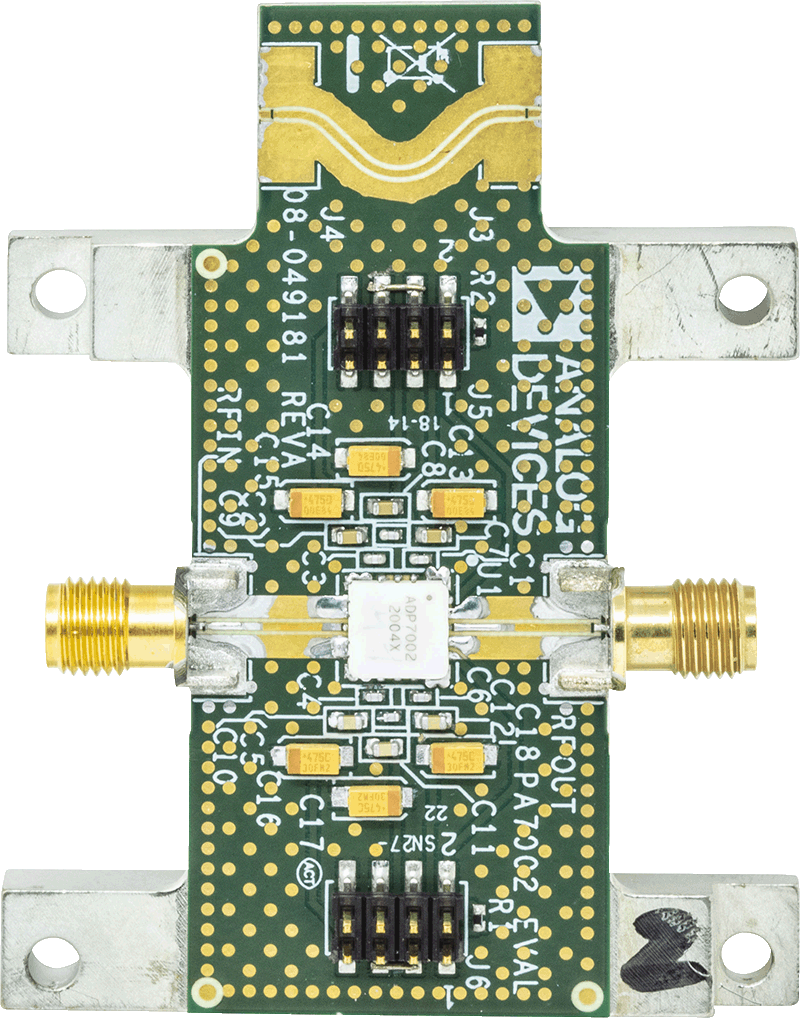

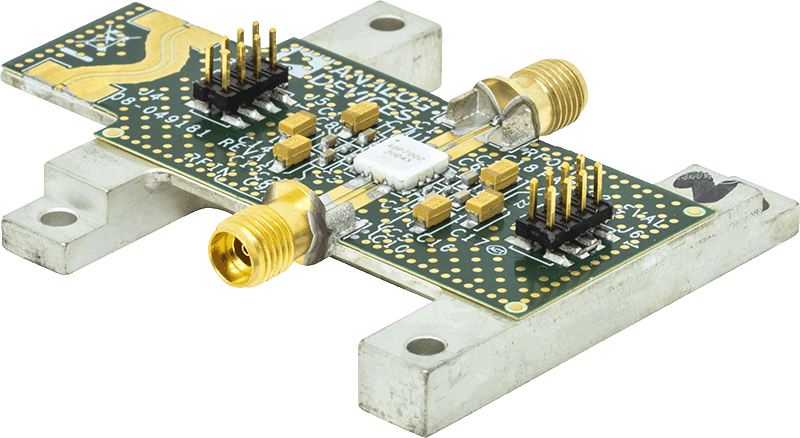

EVAL-ADPA7005AEHZ

ADPA7005AEHZ評価用ボード

zoom

EVAL-ADPA7005AEHZ

ADPA7005AEHZ評価用ボード

ADPA7005AEHZ評価用ボード

機能と利点

  • ヒート・シンク付き2レイヤRogers 4350評価用ボード
  • エンド起動2.9mm RFコネクタ
  • スルー・キャリブレーション・パス

製品の詳細

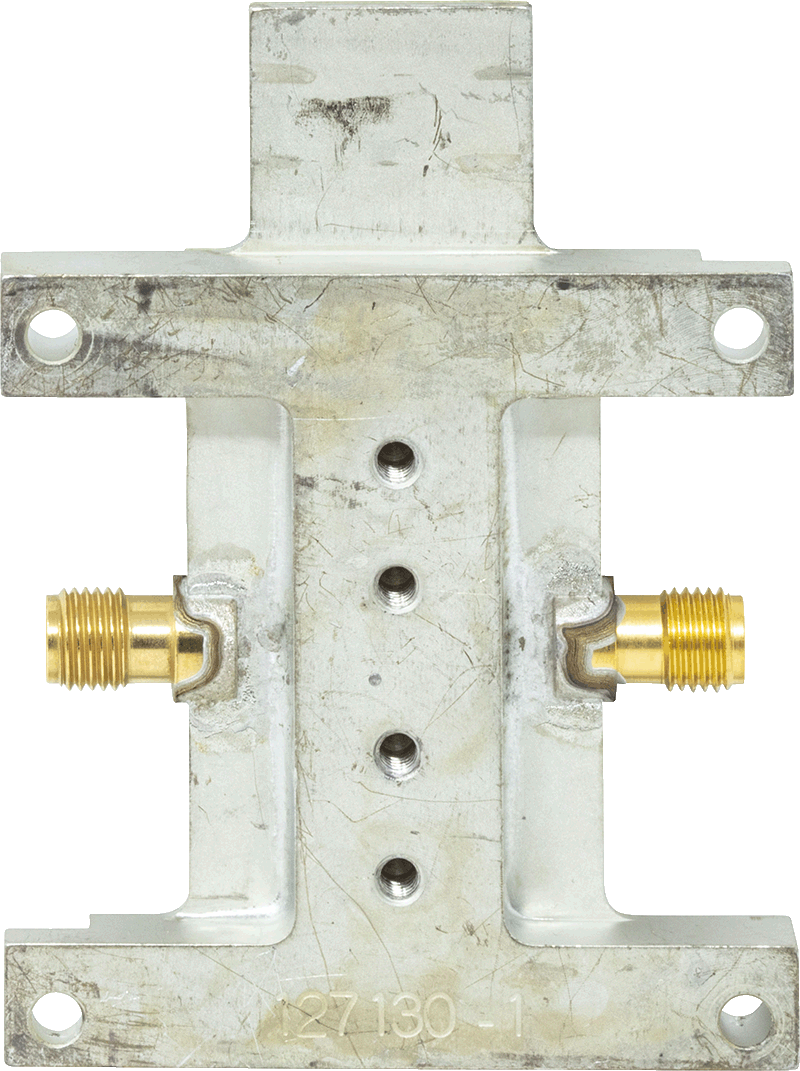

ADPA7005-EVALZは、アルミ製ヒート・シンクに取り付けられた、厚さ10ミルのRogers 4350B,、銅被覆を使用した2レイヤ・プリント基板(PCB)で構成されています。ヒート・シンクは、デバイスの熱放散を実現すると共にPCBに機械的支持を与えます。ヒート・シンクには取り付け穴があるので、温度管理に優れた、より大型のヒート・シンクに取り付けることができます。ADPA7005-EVALZ上のRFINおよびRFOUTポートには、2.9mmのメス同軸コネクタが装着されます。各RFのパターンの特性インピーダンスは50Ωです。

ADPA7005-EVALZには、デバイスの動作温度−40°C~+85°Cの全範囲で使用に適したコンポーネントが搭載されています。ボード・パターン損失をキャリブレーションするため、J1コネクタとJ2コネクタの間にスルー・キャリブレーション・パスが用意されています。スルー・キャリブレーション・パスを使用するには、J1およびJ2にRFコネクタを差し込む必要があります。スルー・キャリブレーション・パスの性能については、表2と図3を参照してください。

電源電圧、グラウンド電圧、ゲート制御電圧、ディテクタ出力電圧には、2つの8ピン・ヘッダを通じてアクセスします(ユーザ・ガイドの表1を参照)。

RFトレースは、50Ωのグランデッド・コプレータ導波路です。パッケージのグラウンド・ピンと露出パドルは、グラウンド・プレーンに直接接続します。ヒート・シンクへの適切な電気伝導および熱伝導を確保するため、グラウンド・パドル直下の領域に特に焦点を当てて上面と底面のグランド・プレーンが複数のビアを使用して接続されています。

ADPA7005-EVALZの電源デカップリング・コンデンサは、デバイスの特性評価に使用された構成を表しています。コンデンサの数を減らすことができるスコープもありますが、スコープはシステムごとに異なります。まずデバイスから最も遠い最大のコンデンサを取り外すか、組み合わせることをお勧めします。
