特長
- 入力スタートアップ電圧範囲：2.15 V～6.50 V
- 下は2.00 V電圧まで動作
- 超低静止電源電流：180 nA（無負荷）
- 選択可能な出力電圧：1.2 V ～ 3.6 V又は0.8 V ～ 5.0 V
- 出力精度：±1.5%（PWMモードで全温度範囲）
- ヒステリシス・モード又はPWM動作モードに選択可能
- 出力電流
- ヒステリシス・モードで最大50 mA
- PWMモードで最大500 mA
- VOUTOKフラッグは出力電圧をモニタします。
- 100%デューティ・サイクル動作モード
- 2 MHz スイッチング周波数（1.2 MHz ～ 2.5 MHz のオプションの同期入力）
- 急速出力放電（QOD）オプション
- UVLO、OCP、TSD 保護
- 9 ボール、1.65 mm × 1.87 mm WLCSP
- −40°C ～ +125°C のジャンクション温度
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
ADP5301は高効率、超低静止電流の降圧レギュレータで、無負荷で出力を安定化するための静止電源電流はわずか180 nAです。
ADP5301は2.15 V ～ 6.50 Vの入力スタートアップ電圧範囲で動作するので、複数のアルカリ、NiMH、リチウム電池、その他の電源ソースを使用することができます。出力電圧は外部VID抵抗と工場出荷時のフューズによって0.8 V ～ 5.0 Vの範囲で選択可能です。この回路は全部で4個の小型の外付け部品しか必要としません。
ADP5301の動作はSYNC/MODEピンを介してヒステリシス・モードとPWMモードのいずれかに選択できます。ヒステリシス・モードの場合、レギュレータは高効率で、1 mW以下の電力で最大50 mAの出力電流が得られます。PWMモードの場合、レギュレータは出力リップルが小さく、最大500 mAの出力電流が得られます。デバイスの動作中の柔軟に構成できる能力により、最長のバッテリ寿命と低システムノイズに対する要求の両方を満足させる超高効率パワーマネジメントが可能です。
ADP5301は出力電圧をモニタするVOUTOKフラッグを備え、PWMモードでは2 MHzのスイッチング周波数で動作します。SYNC/MODEを使用して1.5 MHz ～ 2.5 MHzの外部クロックに同期させることができます。
ADP5301のその他の主な機能には、個別のイネーブル、QODそして過電流保護（OCP）、サーマル・シャットダウン（TSD）、入力の低電圧ロックアウト（UVLO）のような安全機能があります。
ADP5301は、9ボール、1.65 mm × 1.87 mm WLCSPパッケージを採用し、-40°C～+125°Cのジャンクション温度範囲で仕様が規定されています。
アプリケーション
- 電力量（ガス量、水量）計
- ポータブル機器とバッテリ駆動装置
- 医療用アプリケーション
- キープ・アライブ電源
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADP5301
資料
Filters
1つが該当
-
すべて
-
アプリケーション・ノート
-
ユーザ・ガイド
-
データシート
-
すべて
-
English
-
中国語
-
日本語
データシート
2
アプリケーション・ノート
3
ユーザ・ガイド
1
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
ビデオ
1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADP5301ACBZ-1-R7 |
9-Ball WLCSP (1.65mm x 1.87mm)
|
|
|
| ADP5301ACBZ-2-R7 |
9-Ball WLCSP (1.65mm x 1.87mm)
|
|
|
| ADP5301ACBZ-3-R7 |
9-Ball WLCSP (1.65mm x 1.87mm)
|
|
|
| ADP5301ACBZ-4-R7 |
9-Ball WLCSP (1.65mm x 1.87mm)
|
|
- ADP5301ACBZ-1-R7
- ピン／パッケージ図
-
9-Ball WLCSP (1.65mm x 1.87mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADP5301ACBZ-2-R7
- ピン／パッケージ図
-
9-Ball WLCSP (1.65mm x 1.87mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADP5301ACBZ-3-R7
- ピン／パッケージ図
-
9-Ball WLCSP (1.65mm x 1.87mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADP5301ACBZ-4-R7
- ピン／パッケージ図
-
9-Ball WLCSP (1.65mm x 1.87mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
12 4, 2015
- 15_0216
ADP5300,ADP5301,ADP5302,ADP5303,ADP5304 Die Revision
ADP5301ACBZ-1-R7
製造中
ADP5301ACBZ-2-R7
製造中
ADP5301ACBZ-3-R7
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
12 4, 2015
- 15_0216
ADP5300,ADP5301,ADP5302,ADP5303,ADP5304 Die Revision
ADP5301ACBZ-1-R7
製造中
ADP5301ACBZ-2-R7
製造中
ADP5301ACBZ-3-R7
製造中
ソフトウェアおよび製品のエコシステム
評価用キット 1

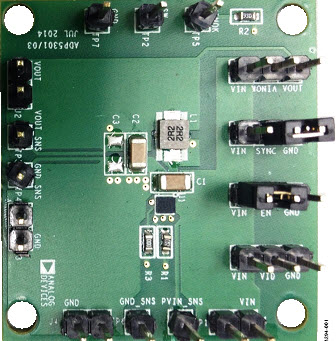

EVAL-ADP5301
ADP5301 Evaluation Board
製品の詳細
The ADP5301 is an ultralow power, synchronous step-down dc-to-dc regulator with a load switch in a 9-ball WLFCSP package. The ADP5301 runs from input voltages of 2.15 V to 6.50 V and requires minimal external components to provide a high efficiency solution with integrated power switch, synchronous rectifier, and internal compensation.
The ADP5301-EVALZ evaluation board provides an easy way to evaluate the device. This user guide describes how to quickly set up the board to collect performance data.
Complete information about the ADP5301 is available in the ADP5301 data sheet, which should be consulted in conjunction with this user guide when using the evaluation board.
ツールおよびシミュレーション 1
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
Lt Spice
