製品概要
機能と利点
|
|
製品概要
ADP1706/ADP1707/ADP1708は2.5～5.5Vの入力電圧で動作し、最大1Aの出力電流を供給するCMOS、低ドロップアウトのリニア・レギュレータです。独自の最新アーキテクチャにより、小型の4.7μFセラミック出力コンデンサを使用し、高い電源変動除去比と優れたラインおよび負荷過渡応答性を提供します。ADP1706/ADP1707には、16種の固定出力電圧オプションが用意されています。ADP1708は、外付け分圧器によって出力電圧を0.8～5.0Vの範囲で設定できる調整可能バージョンです。ADP1706はソフト・スタート用コンデンサを外付けして、スタートアップ時間を設定できます。ADP1707とADP1708は、スタートアップ時間を100μs（typ）に設定できるソフト・スタート用コンデンサを内蔵しています。ADP1707には、出力を外部電圧レールまたはリファレンス電圧に追従させることができるトラッキング機能があります。

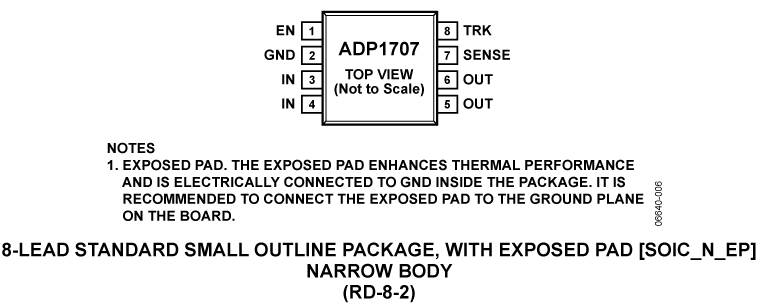

ADP1706/ADP1707/ADP1708は、8ピンの露出パドル付きSOICパッケージと8ピン、3mm×3mmの露出パドル付きLFCSPで提供しており、きわめてコンパクトなソリューションになるだけでなく、小型で薄型のフットプリントで最大1Aの出力電流が必要なアプリケーション向けに優れた熱性能を提供します。
アプリケーション
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
ツールおよびシミュレーション
設計ツール
ADI Linear Regulator Design Tool and Parametric Search
Microsoft Excel download tool from ADIsimPower to generate a power supply design complete with a schematic, bill of materials, and performance specifications.
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| ADP1707ACPZ-1.8-R7 | 材料宣誓書（MD） | 信頼性データ | 8-Lead LFCSP (3mm x 3mm w/ EP) | |
| ADP1707ACPZ-3.3-R7 | 材料宣誓書（MD） | 信頼性データ | 8-Lead LFCSP (3mm x 3mm w/ EP) | |
| ADP1707ARDZ-1.2-R7 | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC w/ EP | |
| ADP1707ARDZ-1.5-R7 | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC w/ EP | |
| ADP1707ARDZ-1.8-R7 | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC w/ EP | |
| ADP1707ARDZ-2.5-R7 | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC w/ EP | |
| ADP1707ARDZ-3.3-R7 | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC w/ EP | |
| ウェハ・ファブリケーション・データ |
