ADP165

LDOレギュレータ、150mA、超低静止電流、出力放電抵抗内蔵

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 19
1Ku当たりの価格 最低価格:$0.42
特長
  • 超低静止電流
    -- IQ=590nA(0µA負荷)
    -- IQ=890nA(1µA負荷)
  • ドロップアウト(パススルー・モード)で超低静止電流を維持
    -- IQ_DROP=720nA(0µA負荷)
    -- IQ_DROP=1200nA(1µA負荷)
  • 1μF(±30%)のセラミック入 / 出力コンデンサで安定動作
  • 最大負荷電流:ILOAD_MAX=150mA
  • 入力電圧範囲:2.2V~5.5V

  • 低シャットダウン電流:50nA(typ)
  • 低ドロップアウト電圧:120mV@150mA負荷
  • 初期出力電圧精度:±1%
  • ライン、負荷、温度に関連する精度:±3.5%
  • 7種類の固定出力電圧オプション:1.2V~3.3V
  • 出力電圧調整可能オプションは1.2V~4.2Vの範囲で設定可能

    詳細はデータシートをご参照ください。

製品概要
show more Icon

ADP165 / ADP166は、超低静止電流、低ドロップ・アウトのリニア・レギュレータで、2.2V~5.5Vで動作し、最大150mAの出力電流を供給します。150mA負荷でのドロップアウト電圧は120mVと低いため効率を向上するとともに、広い入力電圧範囲にわたって動作することができます。

ADP165 / ADP166は、高性能およびスペースが限られたアプリケーションの要求を満たすために、小型1μF±30%のセラミック入 / 出力コンデンサで安定動作するように特別に設計されています。

ADP165 / ADP166製品には1.2V~3.3Vの範囲の7種類の固定出力電圧オプションと出力電圧調整可能オプションがあります。ADP165はLDOがディスエーブル時に出力を自動的に放電するようにスイッチ付き抵抗を内蔵しています。ADP166はADP165と同等ですが、出力放電機能が含まれていません。

短絡回路保護と熱過負荷保護の回路は、逆使用における破損を防止します。ADP165 / ADP166は、種々のポータブル電力アプリケーションに適応した、最小フットプリント・ソリューションの超小型5ピンTSOT、6ピンLFCSPと4ボール、0.5mmピッチのWLCSPパッケージで供給されます。

アプリケーション

  • ポータブル機器とバッテリ駆動装置
  • ポストDC/DCレギュレーション
  • 携帯用医用機器
  • WSN用機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 19
1Ku当たりの価格 最低価格:$0.42

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADP165ACBZ-1.2-R7
  • HTML
  • HTML
ADP165ACBZ-1.8-R7
  • HTML
  • HTML
ADP165ACBZ-2.2-R7
  • HTML
  • HTML
ADP165ACBZ-2.3-R7
  • HTML
  • HTML
ADP165ACBZ-2.85-R7
  • HTML
  • HTML
ADP165ACBZ-3.0-R7
  • HTML
  • HTML
ADP165ACBZ-3.3-R7
  • HTML
  • HTML
ADP165ACPZN-1.2-R7
  • HTML
  • HTML
ADP165ACPZN-1.8-R7
  • HTML
  • HTML
ADP165ACPZN-2.3-R7
  • HTML
  • HTML
ADP165ACPZN-3.0-R7
  • HTML
  • HTML
ADP165ACPZN-3.3-R7
  • HTML
  • HTML
ADP165ACPZN-R7
  • HTML
  • HTML
ADP165AUJZ-1.2-R7
  • HTML
  • HTML
ADP165AUJZ-1.8-R7
  • HTML
  • HTML
ADP165AUJZ-2.3-R7
  • HTML
  • HTML
ADP165AUJZ-3.0-R7
  • HTML
  • HTML
ADP165AUJZ-3.3-R7
  • HTML
  • HTML
ADP165AUJZ-R7
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 8, 2022

- 22_0192

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

ADP165ACPZN-1.2-R7

製造中

ADP165ACPZN-1.8-R7

製造中

ADP165ACPZN-2.3-R7

製造中

ADP165ACPZN-3.0-R7

製造中

ADP165ACPZN-3.3-R7

製造中

ADP165ACPZN-R7

製造中

10 18, 2016

- 16_0036

Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select LFCSP Products

ADP165ACPZN-1.2-R7

製造中

ADP165ACPZN-1.8-R7

製造中

ADP165ACPZN-2.3-R7

製造中

ADP165ACPZN-3.0-R7

製造中

ADP165ACPZN-3.3-R7

製造中

ADP165ACPZN-R7

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 8, 2022

- 22_0192

arrow down

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

ADP165ACPZN-1.2-R7

製造中

ADP165ACPZN-1.8-R7

製造中

ADP165ACPZN-2.3-R7

製造中

ADP165ACPZN-3.0-R7

製造中

ADP165ACPZN-3.3-R7

製造中

ADP165ACPZN-R7

製造中

10 18, 2016

- 16_0036

arrow down

Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select LFCSP Products

ADP165ACPZN-1.2-R7

製造中

ADP165ACPZN-1.8-R7

製造中

ADP165ACPZN-2.3-R7

製造中

ADP165ACPZN-3.0-R7

製造中

ADP165ACPZN-3.3-R7

製造中

ADP165ACPZN-R7

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 3

reference details image

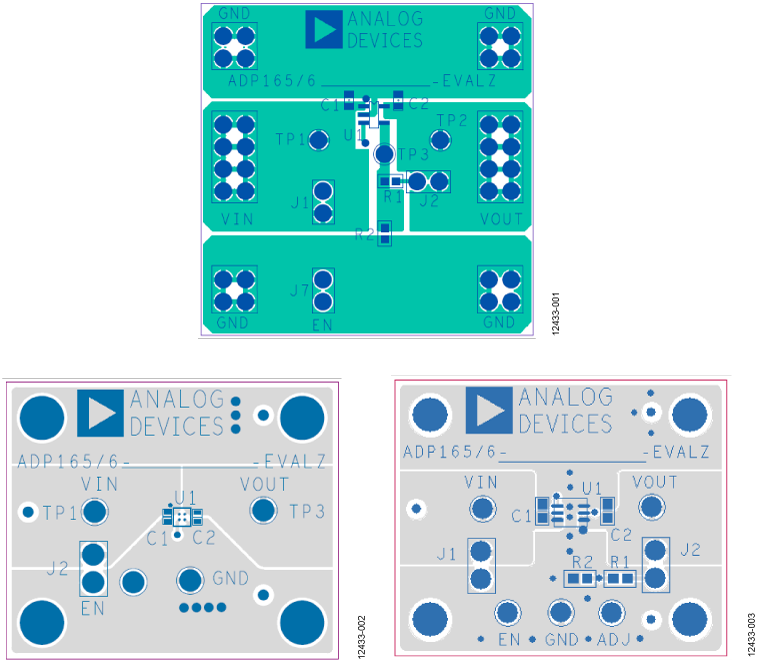

EVAL-ADP165-166

ADP165Z-REDYKIT/ADP166Z-REDYKIT

zoom

EVAL-ADP165-166

ADP165Z-REDYKIT/ADP166Z-REDYKIT

ADP165Z-REDYKIT/ADP166Z-REDYKIT

機能と利点

  • Input voltage range: 2.2 V to 5.5 V
  • Output current range: 0 mA to 150 mA
  • Output voltage accuracy: ±1%
  • Operating temperature range: −40°C to +125°C

製品の詳細

The ADP165/ADP166 evaluation boards are used to demonstrate the functionality of the ADP165/ADP166 series of linear regulators.


Simple device measurements such as line and load regulation, dropout voltage, and ground current can be demonstrated with only a single voltage supply, a voltmeter, an ammeter, and load resistors.


Complete specifications for the ADP165/ADP166 linear regulators are available in the ADP165/ADP166 data sheet available from Analog Devices, Inc., and should be consulted in conjunction with this user guide when using the evaluation boards.
