ADN4696E

マルチポイントLVDSトランシーバ、3.3 V、200 Mbps、半二重、高速、タイプ2レシーバ内蔵

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.71
特長
  • マルチポイントLVDSトランシーバ
    (低電圧、差動シグナリングのドライバとレシーバペア)
  • スイッチング・レート:
    200 Mbps(100 MHz)
  • 対応するバス負荷:
    30 Ω ~ 55 Ω
  • タイプ2レシーバ・タイプ:
    オープン回路とバス-アイドル・フェイルセーフに対する100mVのスレショールド・オフセット
  • M-LVDS用のTIA/EIA-899 LVDS規格に準拠
  • M-LVDSバス上のグリッチ・フリーのパワーアップ/パワーダウン
  • ドライバ出力で制御される遷移時間
  • コモンモード範囲:
    -1 V ~ +3.4 V、
    2 Vのグランド・ノイズでも通信可能
  • ディスエーブル又は電源オフ時にドライバ出力は高インピーダンス

    詳細はデータシートをご参照ください。


製品概要
show more Icon

ADN4691E/ADN4693E/ADN4696E/ADN4697Eは、マルチポイント低電圧・差動・シグナリング(M-LVDS)のトランシーバ(ドライバとレシーバのペア)で、最大200 Mbps(100 MHz)まで動作することができます。レシーバは、-1 V ~ +3.4 Vのコモンモード電圧範囲にわたって50 mVもの小さな差動入力でバス状態を検出します。最大±15 kVまでのESD保護がバス・ピンに採用されています。これらの製品は、M-LVDSに関するTIA/EIA-899と、追加のマルチポイント機能が補足されているTIA/EIA-644のLVDSデバイスに関する規格を満たしています。

ADN4691E/ADN4693Eはタイプ1のレシーバで、25 mVのヒステリシスを持つように設計されています、その結果遅い変化の信号、あるいは入力の損失が出力発振を引き起こすことはありません。ADN4696E/ADN4697Eは、オフセット・スレショールドを備えたタイプ2レシーバで、バスがアイドルである(バス-アイドル・フェイルセーフ)とき、または入力がオープン(オープン回路フェイルセーフ)であるときの出力状態を保障しています。

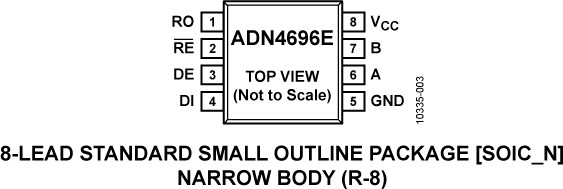

これらの製品は、半二重構成(ADN4691E/ADN4696E)の8ピンSOICパッケージ、または全二重構成の(ADN4693E/ADN4697E)14ピンSOICパッケージで供給されます。

アプリケーション
  • バックプレーンとケーブルのマルチポイント・データ・伝送
  • マルチポイント・クロック分配
  • 短いRS-485リンクの低パワー、高速の代替
