製品概要

機能と利点

  • 変換ゲイン: 10dB(代表値)
  • イメージ除去:30 dBc(代表値)
  • ノイズ指数: 5 dB(代表値)
  • 入力IP3:1 dBm(代表値)
  • 入力 IP2:26 dBm(代表値)
  • 入力 P1dB:−5 dBm(代表値)
  • ​6x RFINでのLOの周波数のリーク:<−55 dBm(代表値)
  • I/Q振幅アンバランス:0.5dB(代表値)
  • I/Qフェーズ・アンバランス:5°(代表値)
  • 完全内蔵化、表面実装、34端子、11 mm x 13 mm LGA_CAVパッケージ

製品概要

ADMV7420は、2GHzまでのDCの中間周波数(IF)​出力範囲、および81GHz〜86GHzの無線周波数(RF)入力範囲内で作動する、完全に統合されたシステム・イン・パッケージ(SiP)同相/直交(I/Q)ダウンコンバータです。デバイスは、30dBcのイメージ除去比で10dBの小信号変換ゲインを実現します。ADMV7420は、低ノイズ・アンプと、その後段の6倍の局部発振器(LO)乗算器によって駆動されるイメージ除去ミキサーを用いています。ダイレクト・コンバージョンのアプリケーション用に、差動のIとQのミキサー出力を備えています。あるいは、シングルエンド・アプリケーション用に、1つの外部90°ハイブリッドと2つの外部180°ハイブリッドを使って出力を結合することもできます。

ADMV7420は、完全に統合された表面実装、34端子、11 mm × 13 mm、チップ・アレイ・スモール・アウトライン・リードなしキャビティ(LGA_CAV​)パッケージに収納されています。ADMV7420 は、−40°C ~ +85°C のケース温度範囲で動作します。

アプリケーション

  • Eバンド通信システム
  • 大容量ワイヤレス・バックホール
  • 計測装置
  • 航空宇宙/防衛
本製品の簡易データシートは、こちらの Web ページからダウンロードできます。詳細なハードウェアとソフトウェア・ガイドなど、技術文書一式は、秘密保持契約書(NDA)(pdf)にご記入いただくとご利用可能です。詳細については、アナログ・デバイセズのEband Groupにお問い合わせください。

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

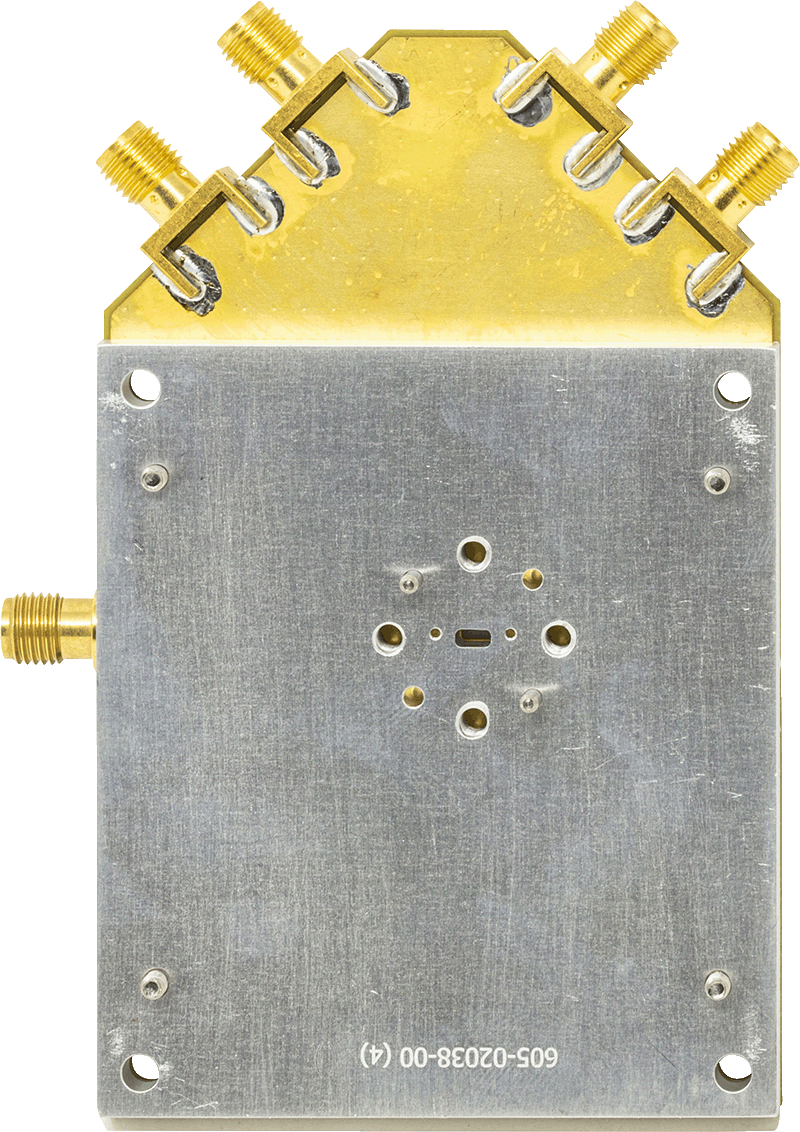

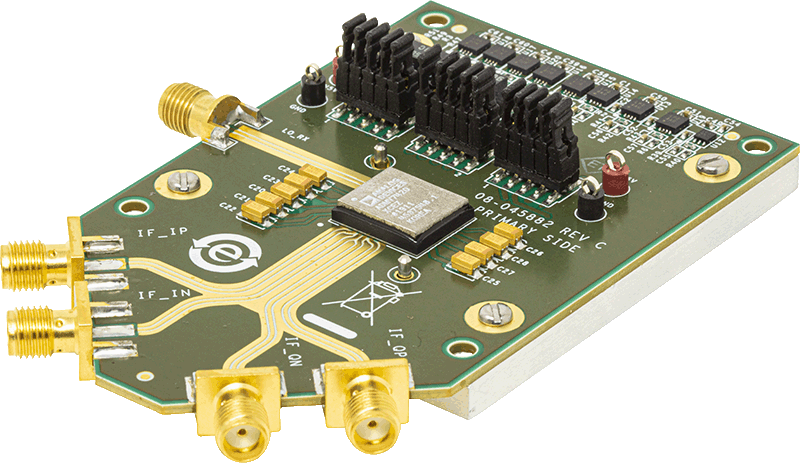

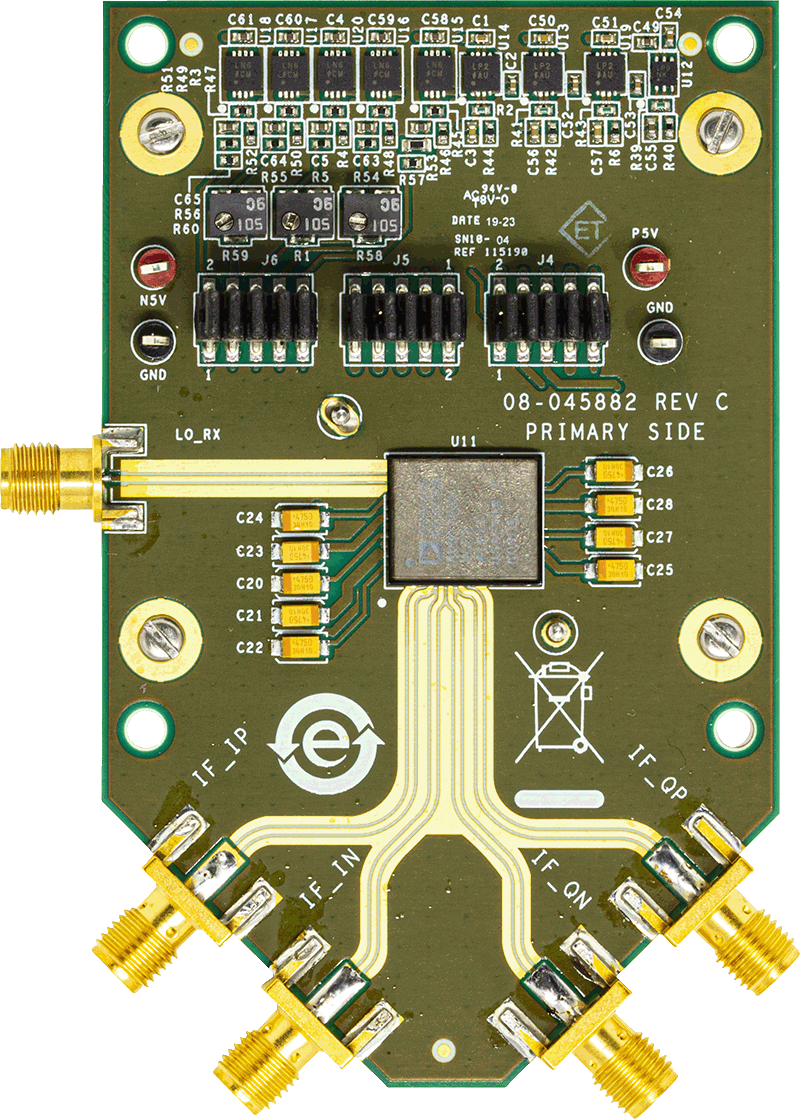

評価キット (1)
