製品概要
機能と利点
- 最大変換ゲイン: 33 dB（代表値）
- ゲイン調整範囲:40 dB（最小値）
- PSAT:ゲイン = 23.5 dB および 19.5 dBに対して26 dBm（代表値）
- OIP3:ゲイン = 23.5 dB に対して31 dBm（代表値）および POUT= 16.5 dBm（トーン毎）
- OP1dB:ゲイン = 23.5 dB および 19.5 dBに対して25 dBm（代表値）
- 内蔵パワー・ディテクタ
- LOヌル化のための内蔵エンベロープ・ディテクタ
- 完全内蔵化、表面実装、50端子、16.00 mm× 14.00 mm LGA_CAVパッケージ
製品概要
ADMV7320は、2GHzまでのDCの中間周波数（IF）入力範囲、および81GHz〜86GHzの無線周波数（RF）出力範囲内で作動する、完全に統合されたシステム・イン・パッケージ（SiP）同相／直交（I/Q）アップコンバータです。デバイスは、局部発振器（LO）乗算器の6倍の周波数で駆動されるイメージ除去ミキサーを使用しています。ミキサーRF出力の後段に、可変ゲイン・アンプ（VGA）とパワー・アンプ（PA）を配し、33 dBの変換ゲイン（代表値）を提供します。差動のIとQミキサー入力が装備されており、ダイレクト・コンバージョンのアプリケーション用に、入力を差動のIとQのベースバンド波形で駆動することができます。あるいは、シングルエンド・アプリケーション用に、1つの外部90°ハイブリッドと2つの外部180°ハイブリッドを使って入力を駆動することもできます。
ADMV7320は、完全に統合された表面実装、50端子、16.00 mm × 14.00 mm、チップ・アレイ・スモール・アウトライン・リードなしキャビティ（LGA_CAV）パッケージに収納されています。ADMV7320 は −40 °C ～ +85 °C の温度範囲で動作します。
アプリケーション
- Eバンド通信システム
- 大容量ワイヤレス・バックホール
- 計測装置
- 航空宇宙／防衛
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

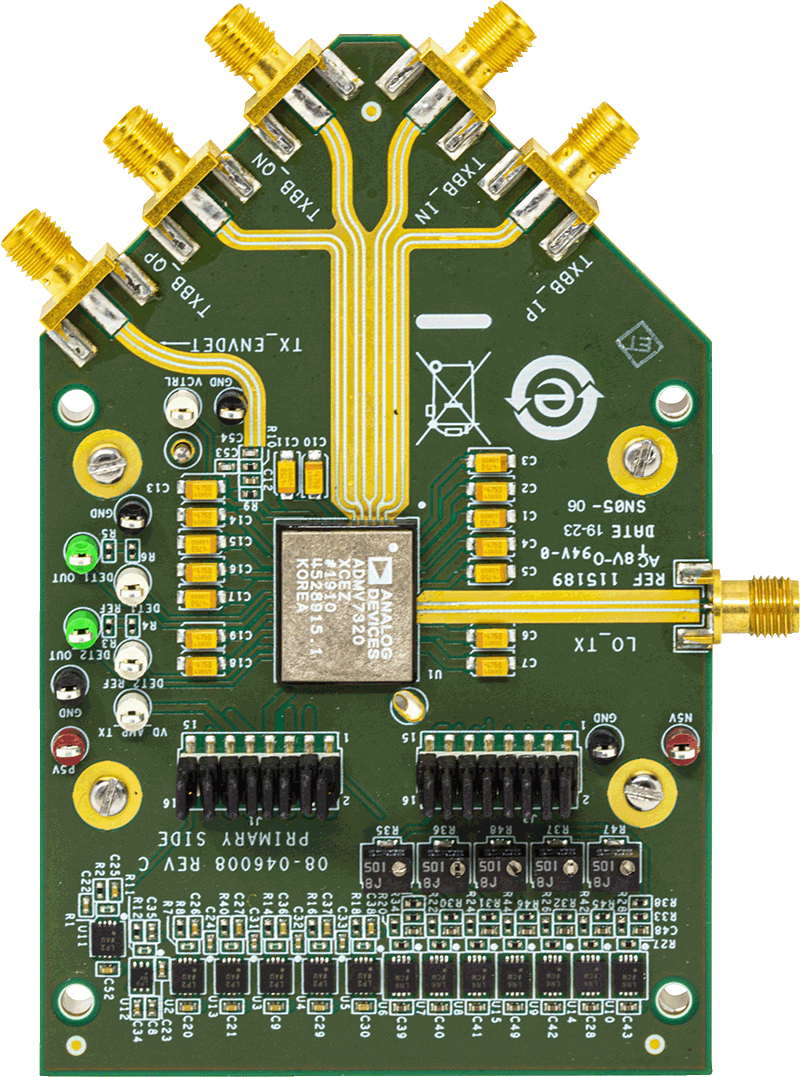

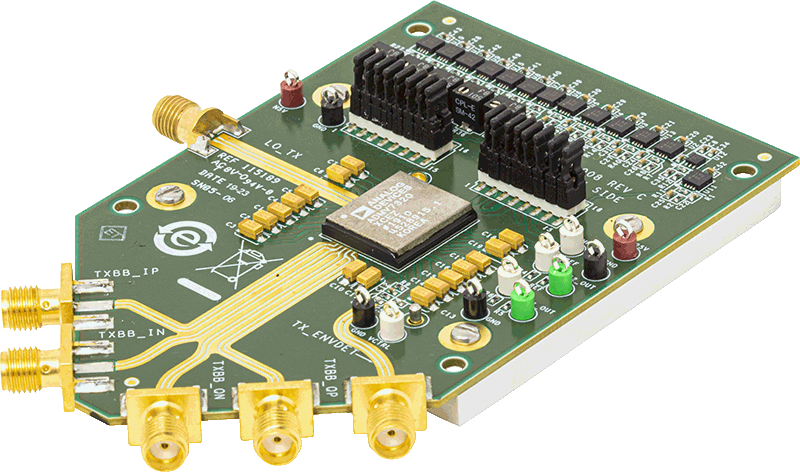

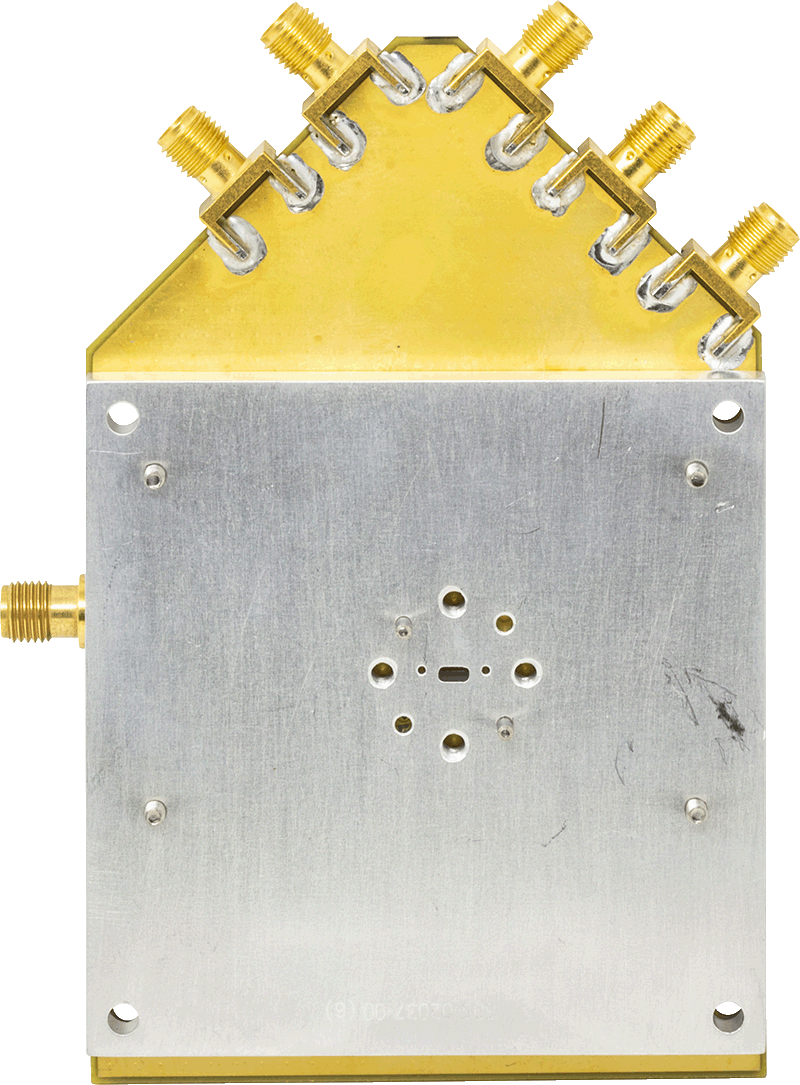

評価キット (1)
