製品概要

機能と利点

  • 超低消費電力:ICC = 92 nA(typ)
  • 空白時間なしの連続監視動作
  • 下は0.5 Vまでの高精度、低電圧監視
  • 仮調整済み監視スレッショールド数
    • 0.5 V ~ 1.9 Vの範囲で20オプション
  • スレッショールド精度:±1.3%(全温度範囲)
  • マニュアル・リセット入力
  • リセット・タイムアウト時間:200ms(typ)
  • ウォッチドッグ・タイマ
  • オープン・ドレイン・リセット出力:アクティブ・ロー・レベル
  • 電源のグリッジ耐性
  • 1.46 mm × 0.96 mm WLCSPパッケージを採用
  • 動作温度範囲:-40°C ~ +85°C

製品概要

ADM8611/ADM8612/ADM8613/ADM8614/ADM8615は電圧監視回路で、マイクロプロセッサ・ベースのシステムにおいて、電源電圧レベルとコード実行の完全性を監視します。内蔵ウォッチドッグ・タイマはパワーオン・リセット信号を提供するほか、仮設定されているタイムアウト期間内にストローブに失敗するとマイクロプロセッサをリセットします。また、マニュアル・リセット入力ピンを通して外部プッシュ・ボタンにより、リセット信号をアサートすることもできます。

これらのデバイスは超低消費電力なのでバッテリ駆動携帯機器や電力量計のような電力効率が問題になるシステムに最適です。

このデバイス・ファミリーの各々のデバイスの機能を表9に示します。各デバイスはスレッショールド・オプションを監視する工場仮設定電圧の違いによりサブモデルに細分割化されます。ADM8611は2 V ~ 4.63 Vの範囲で10種類のオプションがあります。ADM8613とADM8614は2.32 V ~ 4.63 Vの範囲で5種類のオプションがあります。ADM8612とADM8615は電源入力が別になっているので0.5 V ~1.9 Vの範囲で20種類の異なる低い電圧レベルを監視できます。一部の製品オプションは標準品モデルとして市販されていない場合があります。

ADM8611、ADM8612、ADM8613、ADM8615は必要に応じてマニュアル・リセット入力を介してリセットできます。ADM8613、ADM8614、ADM8615のウォッチドッグ機能はWDIピンを介してマイクロプロセッサのハートビートを監視します。ADM8613とADM8614にはウォッチドッグ・ディスエーブル入力があり、必要に応じてウォッチドッグ機能をディスエーブルにすることができます。ADM8614にはウォッチドッグ・タイムアウト延長入力もあり、ウォッチドッグ・タイムアウトを1.6秒から100秒に延長できます。

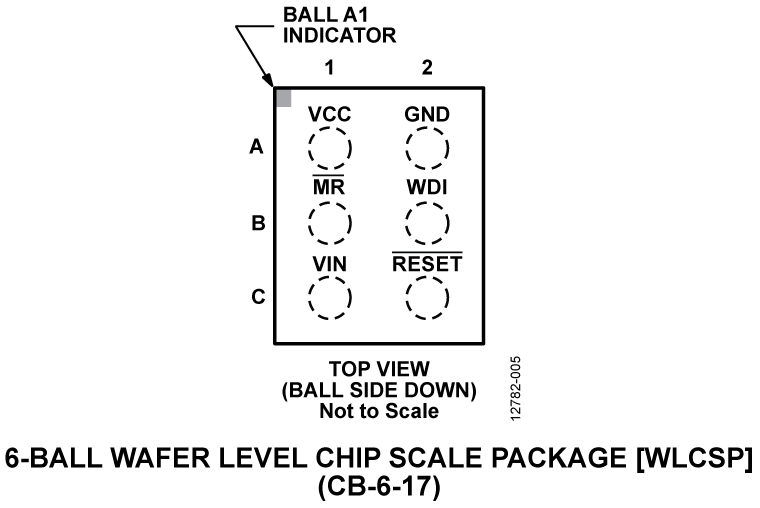

ADM8611/ADM8612/ADM8613/ADM8614/ADM8615は6ボール1.46 mm × 0.96 mm WLCSPを採用しています。これらのデバイスは、-40°C~+85°Cの温度範囲で仕様が規定されています。


アプリケーション

  • ポータブル型/バッテリ駆動の装置
  • マイクロプロセッサ・システム
  • 電力量計
  • 環境発電

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
