ADM8611

電圧監視回路、超低消費電力、マニュアル・リセット付き

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$0.46
特長
  • 超低消費電力:ICC = 92 nA(typ)
  • 空白時間なしの連続監視動作
  • 仮調整済み監視スレッショールド数:
    • 2 V ~ 4.63 Vの範囲で10オプション
  • スレッショールド精度:±1.3%(全温度範囲)
  • マニュアル・リセット入力
  • リセット・タイムアウト時間:200ms(typ)
  • オープン・ドレイン・リセット出力:アクティブ・ロー・レベル
  • 電源のグリッジ耐性
  • 1.46 mm × 0.96 mm WLCSPパッケージを採用
  • 動作温度範囲:-40°C ~ +85°C
製品概要
show more Icon

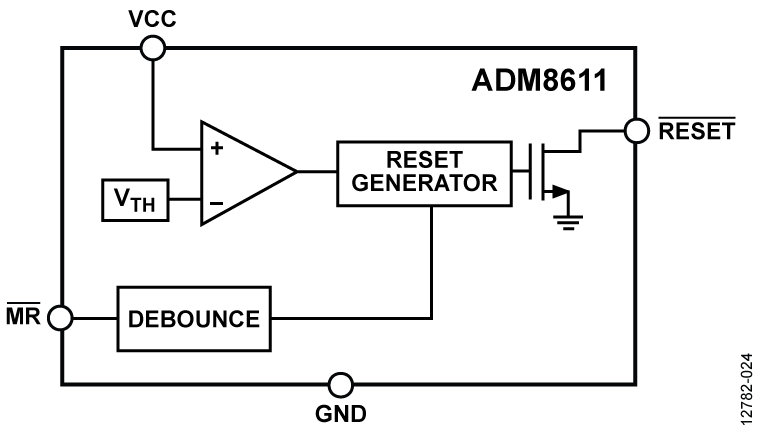

ADM8611/ADM8612/ADM8613/ADM8614/ADM8615は電圧監視回路で、マイクロプロセッサ・ベースのシステムにおいて、電源電圧レベルとコード実行の完全性を監視します。内蔵ウォッチドッグ・タイマはパワーオン・リセット信号を提供するほか、仮設定されているタイムアウト期間内にストローブに失敗するとマイクロプロセッサをリセットします。また、マニュアル・リセット入力ピンを通して外部プッシュ・ボタンにより、リセット信号をアサートすることもできます。

これらのデバイスは超低消費電力なのでバッテリ駆動携帯機器や電力量計のような電力効率が問題になるシステムに最適です。

このデバイス・ファミリーの各々のデバイスの機能を表9に示します。各デバイスはスレッショールド・オプションを監視する工場仮設定電圧の違いによりサブモデルに細分割化されます。ADM8611は2 V ~ 4.63 Vの範囲で10種類のオプションがあります。ADM8613とADM8614は2.32 V ~ 4.63 Vの範囲で5種類のオプションがあります。ADM8612とADM8615は電源入力が別になっているので0.5 V ~1.9 Vの範囲で20種類の異なる低い電圧レベルを監視できます。一部の製品オプションは標準品モデルとして市販されていない場合があります。

ADM8611、ADM8612、ADM8613、ADM8615は必要に応じてマニュアル・リセット入力を介してリセットできます。ADM8613、ADM8614、ADM8615のウォッチドッグ機能はWDIピンを介してマイクロプロセッサのハートビートを監視します。ADM8613とADM8614にはウォッチドッグ・ディスエーブル入力があり、必要に応じてウォッチドッグ機能をディスエーブルにすることができます。ADM8614にはウォッチドッグ・タイムアウト延長入力もあり、ウォッチドッグ・タイムアウトを1.6秒から100秒に延長できます。

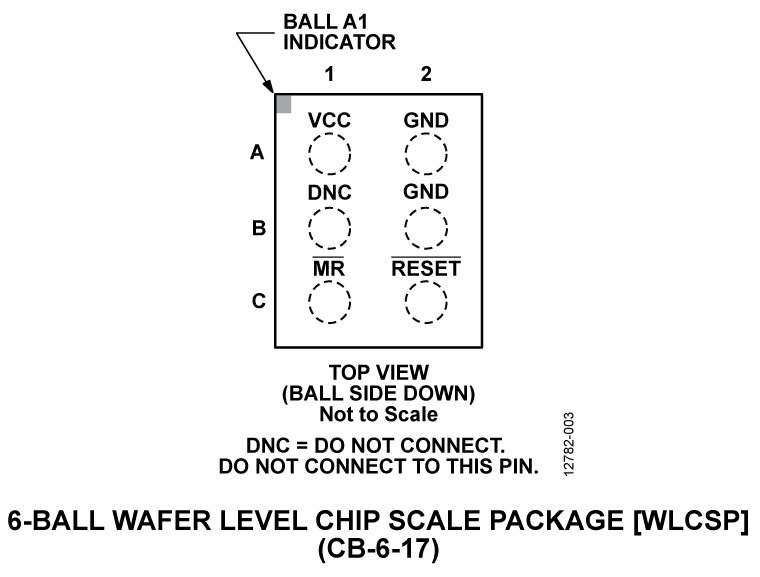

ADM8611/ADM8612/ADM8613/ADM8614/ADM8615は6ボール1.46 mm × 0.96 mm WLCSPを採用しています。これらのデバイスは、-40°C ~ +85°Cの温度範囲で仕様が規定されています。


アプリケーション

  • ポータブル型/バッテリ駆動の装置
  • マイクロプロセッサ・システム
  • 電力量計
  • 環境発電

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$0.46

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADM8611N263ACBZ-R7
  • HTML
  • HTML
ADM8611N293ACBZ-R7
  • HTML
  • HTML

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

ADM861X-EVALZ

ADM8611/ADM8612/ADM8613/ADM8614/ADM8615評価用ボード

zoom

ADM861X-EVALZ

ADM8611/ADM8612/ADM8613/ADM8614/ADM8615評価用ボード

ADM8611/ADM8612/ADM8613/ADM8614/ADM8615評価用ボード

機能と利点

  • 事前トリミングされた電圧監視閾値
    • ADM8611-EVALZ:2.63V、精度±1.3%
    • ADM8612-EVALZ:1.10V、精度±1.4%
    • ADM8613-EVALZ:2.32V、精度±1.3%
    • ADM8614-EVALZ:2.63V、精度±1.3%
    • ADM8615-EVALZ:1.00V、精度±1.6%
  • 入力条件オーバーライド用の手動リセット(#MR)ピン(ADM8614-EVALZを除く全ボード)
  • 低電圧モニタリング用の独立した電源電圧(VCC)ピンおよび入力(INPUT)ピン(ADM8612-EVALZおよびADM8615-EVALZ)
  • 外部マイクロプロセッサ監視用のウォッチドッグ・タイマー入力(WDI)ピン(ADM8613-EVALZ/ADM8614-EVALZ/ADM8615-EVALZ)
  • ウォッチドッグ入力無効化(WD_DIS)ピン(ADM8613-EVALZ/ADM8614-EVALZ)
  • タイマー拡張用のウォッチドッグ・ タイムアウト選択入力(WDT_SEL)ピン(ADM8614-EVALZ)
  • 入力条件オーバーライド用の内蔵タクト・スイッチ(JP1)(ADM8614-EVALZを除く全ボード)
  • 出力モニタリング用のLEDに内蔵

製品の詳細

ADM8611-EVALZ/ADM8612-EVALZ/ADM8613-EVALZ/ADM8614-EVALZ/ADM8615-EVALZボードは、ADM8611/ADM8612/ADM8613/ADM8614/ADM8615ユーザー・ガイドの表1にまとめられている機能のデモンストレーションに使用します。これら超低消費電力スーパーバイザーは、入力電圧レベルを監視して、内部リファレンスと比較します。

ADM8611/ADM8612/ADM8613/ADM8614/ADM8615の詳細については、製品データシートを参照してください。ADM8611-EVALZ/ADM8612-EVALZ/ADM8613-EVALZ/ADM8614-EVALZ/ADM8615-EVALZを使用する際は、このユーザ・ガイドと併せて、データシートを必ず参照してください。
