ADM8614

新規設計に推奨

電圧監視回路、超低消費電力、ウォッチドッグ長／短時間タイマ付き

データシート (Rev. G)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 超低消費電力：ICC = 92 nA（typ）
  • 空白時間なしの連続監視動作
  • 仮調整済み監視スレッショールド数
    • 2.32 V ～ 4.63 Vの範囲で5プション
  • スレッショールド精度：±1.3%（全温度範囲）
  • リセット・タイムアウト時間：200ms（typ）
  • ウォッチドッグ・タイマ
    • ウォッチドッグ機能ディスエーブル入力
    • ウォッチドッグ・タイマアウト延長入力
  • オープン・ドレイン・リセット出力：アクティブ・ロー・レベル
  • 電源のグリッジ耐性
  • 1.46 mm × 0.96 mm WLCSPパッケージを採用
  • 動作温度範囲：-40°C ～ +85°C

ADM8611/ADM8612/ADM8613/ADM8614/ADM8615は電圧監視回路で、マイクロプロセッサ・ベースのシステムにおいて、電源電圧レベルとコード実行の完全性を監視します。内蔵ウォッチドッグ・タイマはパワーオン・リセット信号を提供するほか、仮設定されているタイムアウト期間内にストローブに失敗するとマイクロプロセッサをリセットします。また、マニュアル・リセット入力ピンを通して外部プッシュ・ボタンにより、リセット信号をアサートすることもできます。

これらのデバイスは超低消費電力なのでバッテリ駆動携帯機器や電力量計のような電力効率が問題になるシステムに最適です。

このデバイス・ファミリーの各々のデバイスの機能を表9に示します。各デバイスはスレッショールド・オプションを監視する工場仮設定電圧の違いによりサブモデルに細分割化されます。ADM8611は2 V ～ 4.63 Vの範囲で10種類のオプションがあります。ADM8613とADM8614は2.32 V ～ 4.63 Vの範囲で5種類のオプションがあります。ADM8612とADM8615は電源入力が別になっているので0.5 V ～1.9 Vの範囲で20種類の異なる低い電圧レベルを監視できます。一部の製品オプションは標準品モデルとして市販されていない場合があります。

ADM8611、ADM8612、ADM8613、ADM8615は必要に応じてマニュアル・リセット入力を介してリセットできます。ＡDM8613、ADM8614、ADM8615のウォッチドッグ機能はWDIピンを介してマイクロプロセッサのハートビートを監視します。ADM8613とADM8614にはウォッチドッグ・ディスエーブル入力があり、必要に応じてウォッチドッグ機能をディスエーブルにすることができます。ADM8614にはウォッチドッグ・タイムアウト延長入力もあり、ウォッチドッグ・タイムアウトを1.6秒から100秒に延長できます。

ADM8611/ADM8612/ADM8613/ADM8614/ADM8615は6ボール1.46 mm × 0.96 mm WLCSPを採用しています。これらのデバイスは、-40°C～+85°Cの温度範囲で仕様が規定されています。


アプリケーション

  • ポータブル型／バッテリ駆動の装置
  • マイクロプロセッサ・システム
  • 電力量計
  • 環境発電
ADM8614
電圧監視回路、超低消費電力、ウォッチドッグ長／短時間タイマ付き

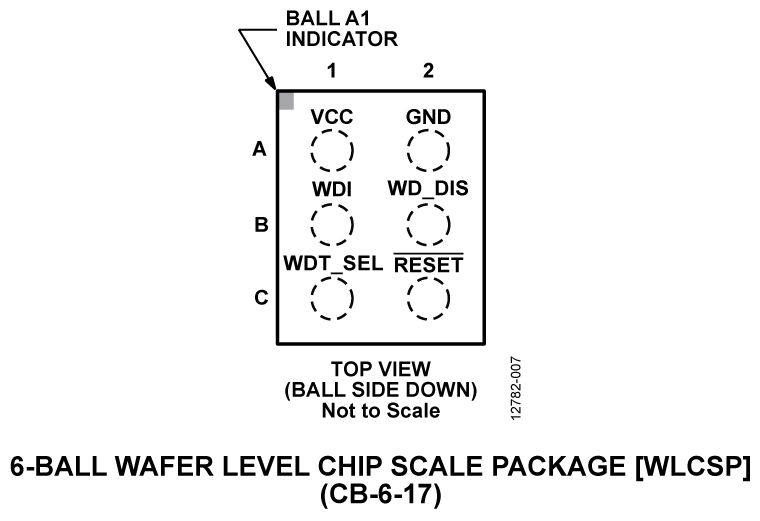

ADM8614 Functional Block Diagram ADM8614 Pin Diagram
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

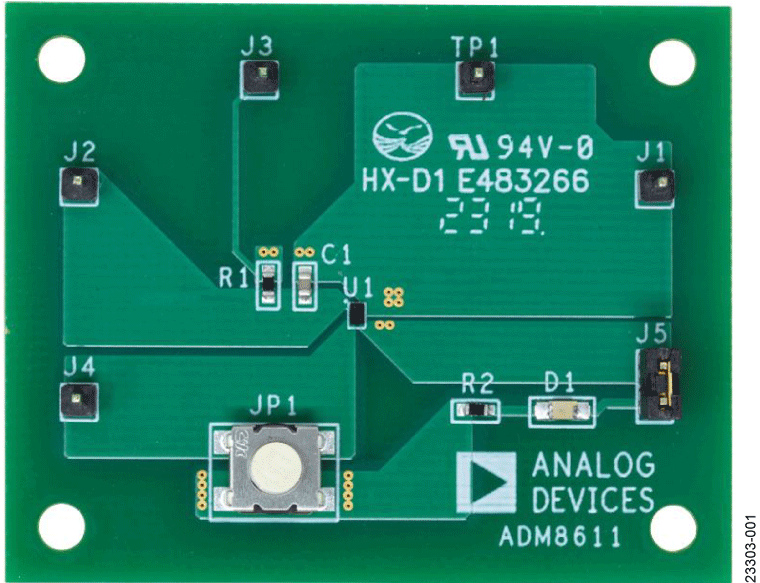

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
ADM861X-EVALZ

ADM8611/ADM8612/ADM8613/ADM8614/ADM8615評価用ボード

今すぐ購入 詳細を表示

機能と利点

  • 事前トリミングされた電圧監視閾値
    • ADM8611-EVALZ：2.63V、精度±1.3%
    • ADM8612-EVALZ：1.10V、精度±1.4%
    • ADM8613-EVALZ：2.32V、精度±1.3%
    • ADM8614-EVALZ：2.63V、精度±1.3%
    • ADM8615-EVALZ：1.00V、精度±1.6%
  • 入力条件オーバーライド用の手動リセット（#MR）ピン（ADM8614-EVALZを除く全ボード）
  • 低電圧モニタリング用の独立した電源電圧（VCC）ピンおよび入力（INPUT）ピン（ADM8612-EVALZおよびADM8615-EVALZ）
  • 外部マイクロプロセッサ監視用のウォッチドッグ・タイマー入力（WDI）ピン（ADM8613-EVALZ/ADM8614-EVALZ/ADM8615-EVALZ）
  • ウォッチドッグ入力無効化（WD_DIS）ピン（ADM8613-EVALZ/ADM8614-EVALZ）
  • タイマー拡張用のウォッチドッグ・ タイムアウト選択入力（WDT_SEL）ピン（ADM8614-EVALZ）
  • 入力条件オーバーライド用の内蔵タクト・スイッチ（JP1）（ADM8614-EVALZを除く全ボード）
  • 出力モニタリング用のLEDに内蔵

製品詳細

ADM8611-EVALZ/ADM8612-EVALZ/ADM8613-EVALZ/ADM8614-EVALZ/ADM8615-EVALZボードは、ADM8611/ADM8612/ADM8613/ADM8614/ADM8615ユーザー・ガイドの表1にまとめられている機能のデモンストレーションに使用します。これら超低消費電力スーパーバイザーは、入力電圧レベルを監視して、内部リファレンスと比較します。

ADM8611/ADM8612/ADM8613/ADM8614/ADM8615の詳細については、製品データシートを参照してください。ADM8611-EVALZ/ADM8612-EVALZ/ADM8613-EVALZ/ADM8614-EVALZ/ADM8615-EVALZを使用する際は、このユーザ・ガイドと併せて、データシートを必ず参照してください。
ADM861X-EVALZ
ADM8611/ADM8612/ADM8613/ADM8614/ADM8615評価用ボード
ADM8611-EVALZ ADM8612-EVALZ ADM8613-EVALZ ADM8614-EVALZ ADM8615-EVALZ
