ADM8613

新規設計に推奨

ADM8613

電圧監視回路、超低消費電力、ウォッチドッグ・タイマ／マニュアル・リセット付き

すべて表示

新規設計に推奨

お探しの製品ではありませんか

製品セレクション・テーブル

すべてのドキュメントを表示

質問する

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ

製品モデル 2

1Ku当たりの価格最低価格：$0.63

特長

超低消費電力：I_CC = 92 nA（typ）
空白時間なしの連続監視動作
仮調整済み監視スレッショールド数
- 2.32 V ～ 4.63 Vの範囲で5オプション
スレッショールド精度：±1.3%（全温度範囲）
マニュアル・リセット入力
リセット・タイムアウト時間：200ms（typ）
ウォッチドッグ・タイマ
- ウォッチドッグ機能ディスエーブル入力
オープン・ドレイン・リセット出力：アクティブ・ロー・レベル
電源のグリッジ耐性

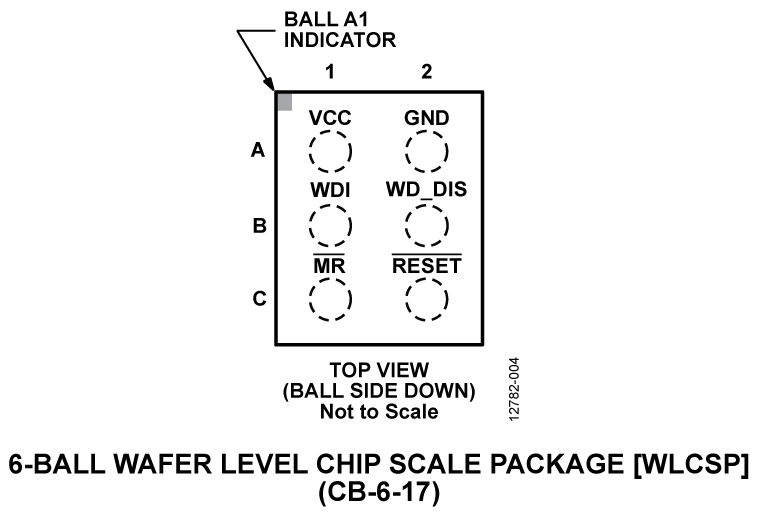

1.46 mm × 0.96 mm WLCSPパッケージを採用
動作温度範囲：-40°C ～ +85°C

製品概要

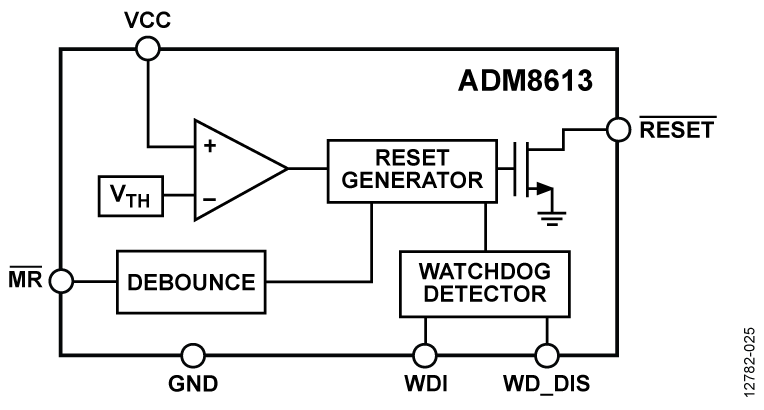

ADM8611/ADM8612/ADM8613/ADM8614/ADM8615は電圧監視回路で、マイクロプロセッサ・ベースのシステムにおいて、電源電圧レベルとコード実行の完全性を監視します。内蔵ウォッチドッグ・タイマはパワーオン・リセット信号を提供するほか、仮設定されているタイムアウト期間内にストローブに失敗するとマイクロプロセッサをリセットします。また、マニュアル・リセット入力ピンを通して外部プッシュ・ボタンにより、リセット信号をアサートすることもできます。

これらのデバイスは超低消費電力なのでバッテリ駆動携帯機器や電力量計のような電力効率が問題になるシステムに最適です。

このデバイス・ファミリーの各々のデバイスの機能を表9に示します。各デバイスはスレッショールド・オプションを監視する工場仮設定電圧の違いによりサブモデルに細分割化されます。ADM8611は2 V ～ 4.63 Vの範囲で10種類のオプションがあります。ADM8613とADM8614は2.32 V ～ 4.63 Vの範囲で5種類のオプションがあります。ADM8612とADM8615は電源入力が別になっているので0.5 V ～1.9 Vの範囲で20種類の異なる低い電圧レベルを監視できます。一部の製品オプションは標準品モデルとして市販されていない場合があります。

ADM8611、ADM8612、ADM8613、ADM8615は必要に応じてマニュアル・リセット入力を介してリセットできます。ＡDM8613、ADM8614、ADM8615のウォッチドッグ機能はWDIピンを介してマイクロプロセッサのハートビートを監視します。ADM8613とADM8614にはウォッチドッグ・ディスエーブル入力があり、必要に応じてウォッチドッグ機能をディスエーブルにすることができます。ADM8614にはウォッチドッグ・タイムアウト延長入力もあり、ウォッチドッグ・タイムアウトを1.6秒から100秒に延長できます。

ADM8611/ADM8612/ADM8613/ADM8614/ADM8615は6ボール1.46 mm × 0.96 mm WLCSPを採用しています。これらのデバイスは、-40°C～+85°Cの温度範囲で仕様が規定されています。

アプリケーション

ポータブル型／バッテリ駆動の装置
マイクロプロセッサ・システム
電力量計
環境発電

すべてのドキュメントを表示

質問する

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ

製品モデル 2

1Ku当たりの価格最低価格：$0.63

技術資料 3

ADM8611/ADM8612/ADM8613/ADM8614/ADM8615: Ultralow Power Supervisory ICs with Watchdog Timer and Manual Reset Data Sheet (Rev.G) 12/15/2015

ADM8611/ADM8612/ADM8613/ADM8614/ADM8615: ウォッチドッグ・タイマとマニュアル・リセット付きの超低消費電力監視 IC (Rev.A) 02/01/2016

すべて表示

UG-1767: Evaluation Board for the ADM8611/ADM8612/ADM8613/ADM8614/ADM8615, Ultra Low Power Supervisory ICs with Watchdog Timer and Manual Reset (Rev.0) 07/29/2020

すべて表示

参考資料 1

Voltage Monitors and Supervisors Product Highlights 01/23/2023

設計リソース 2
