ADM3251E

RS-232ライン・ドライバ／レシーバ、絶縁型、シングルチャンネル

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.G)

pdf

11 11, 2009 ellipse 日本語

ADM3251E: 絶縁型シングル・チャンネル、RS-232ライン・ドライバ／レシーバ (Rev.A)

データシートご利用上の注意
PDFファイルを開く external-link 734 kB
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格 最低価格：$3.52
特長
  • 2.5kV完全絶縁（電源およびデータ）されたRS-232トランシーバ
  • 絶縁型DC/DCコンバータを内蔵したisoPower
  • データレート：460kbps
  • 送信ポート：1、受信ポート：1
  • EIA/TIA-232E仕様に適合
  • RINとTOUTピンでのESD保護：
    • コンタクト放電：±8kV
    • エアーギャップ放電：±15kV
  • 0.1µFのチャージポンプ用コンデンサ
  • 高いコモン・モード過渡電圧耐性：25kV/µs以上
  • 安全、規制認可：
    • UL認定：
      • 2500V rms（UL1577に基づく1分間）
    • VDE認定（申請中）
      • DIN EN 60747-5-2（VDE 0884 Teil 2）: 2003-01
    • CSA部品承認通告#5A（申請中）
  • 動作温度範囲：-40℃～+85℃
  • ワイド・ボディの20ピンSOICパッケージを採用


製品概要
show more Icon

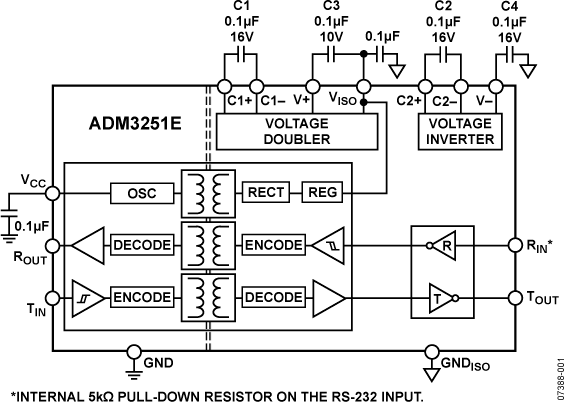

ADM3251Eは高速、2.5kV完全絶縁のシングルチャンネルRS-232/V.28トランシーバ・デバイスであり、5Vの単電源で動作します。RINとTOUTピンでの高ESD保護のため、このデバイスは電気的に過酷な環境や頻繁にRS-232ケーブルが抜き／差しされるような動作に最適となっています。

ADM3251Eは、絶縁電源isoPower™を伴ったデュアル・チャンネルのデジタル・アイソレータを採用しています。外付けの絶縁型DC/DCコンバータは不要です。アナログ・デバイセズのチップ・スケールのトランスiCoupler®技術が、ロジック信号およびDC/DCコンバータのアイソレーションに使われています。結果として、総合的絶縁ソリューションが実現します。

ADM3251EはisoPower技術を内蔵しており、トランスを介して電力を転送するために、高周波スイッチング・エレメントを使っています。プリント回路ボード（PCB）のレイアウトでは、ノイズ放出規格を満たすように特別な注意が必要です。ボード・レイアウトの詳細については、AN-0971、isoPowerデバイスを使った放射妨害波の制御、アプリケーション・ノートを参照してください。ADM3251EはEIA/TIA-232E仕様とITU-TV.28仕様に準拠しており、最大460kbpsのデータレートで動作します。電圧ダブラ／インバータに対して4個の外付け0.1µFチャージポンプ用コンデンサを使い、5Vの単電源で動作することができます。

ADM3251Eは、20ピン・ワイド・ボディSOICパッケージを採用し、-40℃～+85℃の温度範囲にわたって動作が仕様規定されています。

アプリケーション
  • 高ノイズでのデータ通信
  • 工業用通信
  • 汎用RS-232データ・リンク
  • 工業用／テレコミュニケーションの診断用ポート
  • 医療機器
Show More Arrow image
