製品概要

機能と利点

  • 半二重の絶縁型 RS-485 トランシーバ
  • PROFIBUS® に準拠
  • ANSI EIA/TIA 485-A および ISO 8482: 1987(E) に準拠
  • データ・レート: 20 Mbps
  • 5 V または 3 V 動作(VDD1
  • 高いコモンモード過渡電圧耐性: 25 kV/μs 以上
  • 絶縁型 DE ステータス出力
  • レシーバ断線に対するフェールセーフ設計
  • サーマル・シャットダウン保護機能
  • バス上のノード数: 50
  • 安全および規制認定
    • UL認定—2500 V rms 1 分間/UL 1577
    • CSA 部品承認 通告 #5A
      • IEC 609501 800 V rms(基本)、400 V rms(強化)
    • VDE認定
      • DIN V VDE 0884-10 (VDE V 0884-10): 2006-12
  • VIORM = 560 V ピーク
  • 動作温度範囲: -40℃ ~ +85℃

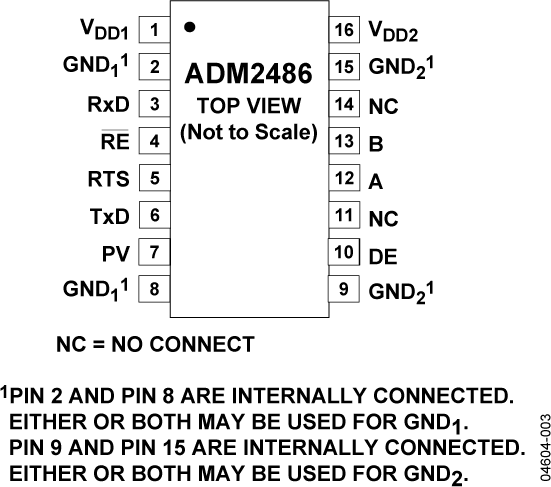

  • ワイド・ボディの 16 ピン SOIC パッケージを採用

製品概要

ADM2486差動バス・トランシーバは、マルチポイント・バス伝送ラインでの双方向データ通信向けに設計された集積ガルバニック絶縁デバイスです。平衡化伝送ライン向けに設計されており、ANSI TIA/EIA RS-485-AおよびISO 8482:1987(E)規格に適合しています。

このデバイスにはアナログ・デバイセズのiCoupler®技術が採用されており、3チャンネルのアイソレータ、スリーステートの差動ライン・ドライバ、差動入力のレシーバがシングル・パッケージに内蔵されています。ロジック・サイドは5Vまたは3Vの電源で動作しますが、バス・サイドには5V電源を使用します。

ADM2486のドライバは、アクティブ・ハイ・レベルでイネーブルになります。ドライバの差動出力とレシーバの差動入力が内部で接続され、ドライバがディスエーブルのときやVDD1またはVDD2が0Vのときに、バス上の負荷が最小になる差動入力/出力ポートを構成します。また、レシーバはアクティブ・ハイ・レベルでディスエーブルに設定され、これによって受信出力がハイ・インピーダンスの状態になります。

このデバイスには、電流制限とサーマル・シャットダウンの機能が備わっており、出力の短絡のほか、バス競合によって過剰な消費電力が生じた場合にも回路を保護します。
工業用温度範囲で完全仕様規定され、16ピンのワイド幅SOICパッケージを採用しています。

アプリケーション
  • 絶縁型RS-485/RS-422インターフェース
  • PROFIBUSネットワーク
  • 工業用フィールド・ネットワーク
  • マルチポイント・データ転送システム
