ADM1070

ホットスワップ・コントローラ、リニア電流リミッター内蔵、SOT-23パッケージ、－48V

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.0)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 3
1Ku当たりの価格 最低価格：$1.90
特長
  • －48V給電中のバックプレーンからボードの安全な活線挿抜が可能
  • －36～－80V（typ）で動作
  • 最大－200Vの過渡電圧に対応
  • （外部部品による制限あり）
  • 突入電流を抑える高精度プログラマブル・リニア電流リミッター
  • 電流制限でのプログラマブル・タイムアウト
  • 電流制限のタイムアウト後に自動リスタート
  • 7回連続の自動リスタート後にシャットダウン
  • 発振器コンデンサがないときのデフォルト・タイミング
  • 1本のピンで不足電圧／過電圧を検出
  • 不足電圧／過電圧のプログラマブルな時間フィルタ
  • 小型6ピンSOT-23パッケージ
  • 詳細はデータシートを参照してください
製品概要
show more Icon

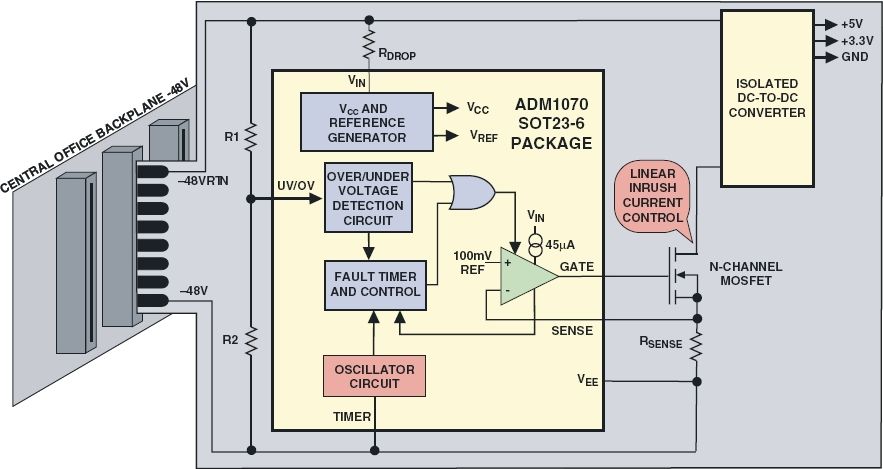

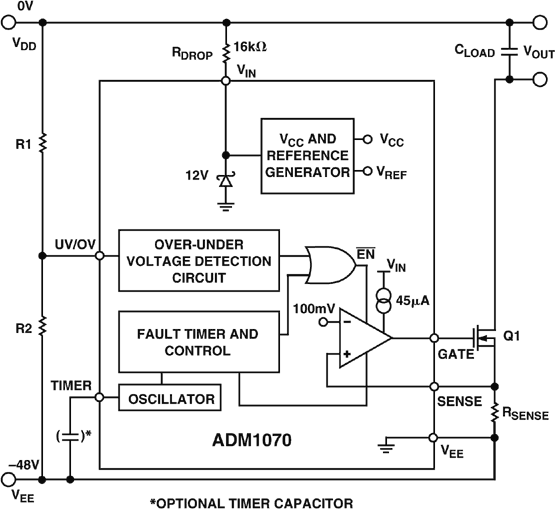

ADM1070は、電話交換局向けに設計された－48Vのホットスワップ・コントローラです。省スペースのSOT-23パッケージは、8ピンSOICソリューションのボード面積のわずか25％です。リニア電流制御方式を採用し、突入電流（ボード挿入時）や短絡（ボード故障時）に対して電源を保護します。カードの再実装に伴う電圧変化に対する保護も備えています。あらゆる条件下で電流制限を行います。

アプリケーション

  • 電話交換局システム
  • －48Vの分配電力系
  • 負電源制御
