ADL9006S

製造中

Aerospace, GaAs, pHEMT, MMIC, Low Noise Amplifier, 2 GHz to 28 GHz

製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • OP1dB: +20 dBm Typical from 2 GHz to 6 GHz
  • PSAT: +20.5 dBm Typical from 2 GHz to 6 GHz
  • Gain: 15.5 dB Typical from 6 GHz to 28 GHz
  • Noise Figure: 2.5 dB Typical from 2 GHz to 20 GHz
  • OIP3: +26 dBm Typical from 2 GHz to 6 GHz
  • Supply Voltage: +5 V @ 53 mA
  • 50 Ω matched Input and Output
  • 32-Lead 5 mm x 5 mm LFCSP_CAV package
  • Screened to ADI Commercial Space Products Program, Commercial Space High (CSH) grade.

The ADL9006S is a gallium arsenide (GaAs), pseudomorphic high electron mobility transistor (pHEMT), monolithic microwave integrated circuit (MMIC), low noise amplifier that operates between 2 GHz and 28 GHz. The amplifier provides 15.5 dB of gain, 2.5 dB noise figure, 26 dBm output third-order intercept (OIP3), and 20 dBm of output power for 1 dB compression (OP1dB) while requiring 53 mA from a 5 V supply. The ADL9006S is self-biased with only a single positive supply needed to achieve a supply current (IDD) of 53 mA.

The ADL9006S amplifier input and output are internally matched to 50 Ω.

Applications

  • Local Oscillator Driver Amp
  • Signals Intelligence
  • Military & Space
ADL9006S
Aerospace, GaAs, pHEMT, MMIC, Low Noise Amplifier, 2 GHz to 28 GHz

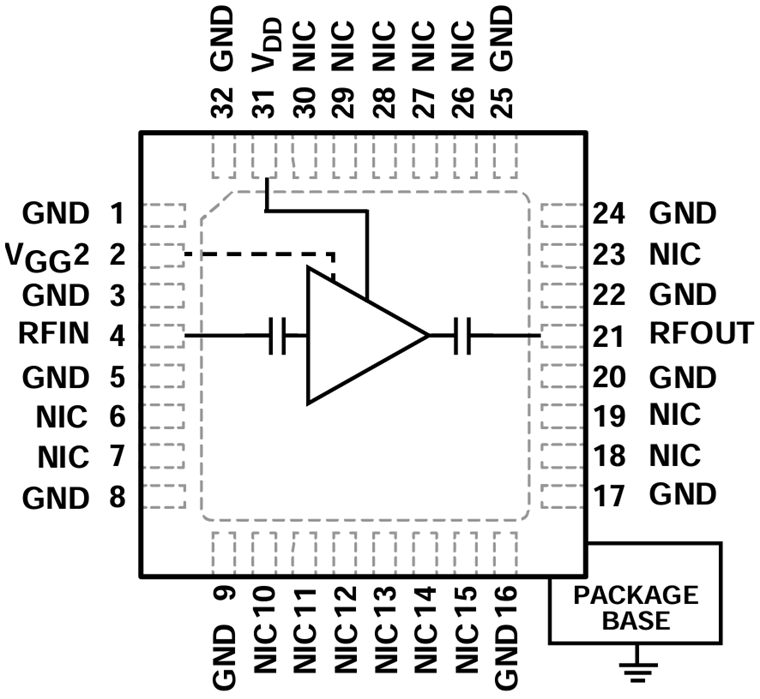

HMC8841ACGZN SID
