特長
- 正側（供給）単電源（自己バイアス）
- ゲイン：12GHz～17GHzで27dB（代表値）
- OP1dB：12GHz～17GHzで18dB（代表値）
- OIP3：12GHz～17GHzで30.5dBm（代表値）
- ノイズ指数：12GHz～17GHzで1.8 dB（代表値）
- RoHS準拠、2mm × 2mm、8ピンLFCSPパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
ADL8105は、ガリウム・ヒ素（GaAs）、モノリシック・マイクロ波集積回路（MMIC）、擬似格子整合型高電子移動度トランジスタ（pHEMT）、低ノイズ広帯域アンプで、動作範囲は5GHz～20GHzです。
ADL8105は、12GHz～17GHzの範囲で27dB（代表値）のゲイン、12GHz～17GHzの範囲で1.8dB（代表値）のノイズ指数、12GHz～17GHzの範囲で30.5dBm（代表値）の3次インターセプト・ポイント（OIP3）、最大20.5dBmの飽和出力電力（PSAT）を達成するほか、5V電源から要するのはわずか90mAです。OIP3と出力電力（POUT）を犠牲にして消費電力を小さくすることもできます。また、ADL8105の入出力は内部で50Ωに整合されています。RFINピンとRFOUTピンは内部でACカップリングされ、バイアス・インダクタも内蔵されているため、表面実装技術（SMT）ベースで大容量のマイクロ波無線アプリケーションに最適です。
ADL8105は、RoHS準拠の2mm × 2mm、8ピンLFCSPパッケージに収められています。
アプリケーション
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADL8105
資料
Filters
1つが該当
-
すべて
-
ユーザ・ガイド
-
データシート
-
すべて
-
English
-
日本語
データシート
2
ユーザ・ガイド
1
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADL8105ACPZN |
8-lead LFCSP 2 mm × 2 mm × 0.85
|
|
|
| ADL8105ACPZN-R7 |
8-lead LFCSP 2 mm × 2 mm × 0.85
|
|
- ADL8105ACPZN
- ピン／パッケージ図
-
8-lead LFCSP 2 mm × 2 mm × 0.85
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADL8105ACPZN-R7
- ピン／パッケージ図
-
8-lead LFCSP 2 mm × 2 mm × 0.85
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
9 28, 2023
- 23_0146
Process Revision for Select Low Noise Amplifier Products
ADL8105ACPZN
製造中
ADL8105ACPZN-R7
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
9 28, 2023
- 23_0146
Process Revision for Select Low Noise Amplifier Products
ADL8105ACPZN
製造中
ADL8105ACPZN-R7
製造中
ソフトウェアおよび製品のエコシステム
評価用キット 1
EVAL-ADL8105
ADL8105（5GHz～20GHz、広帯域、高直線性、低ノイズのアンプ）の性能評価
製品の詳細

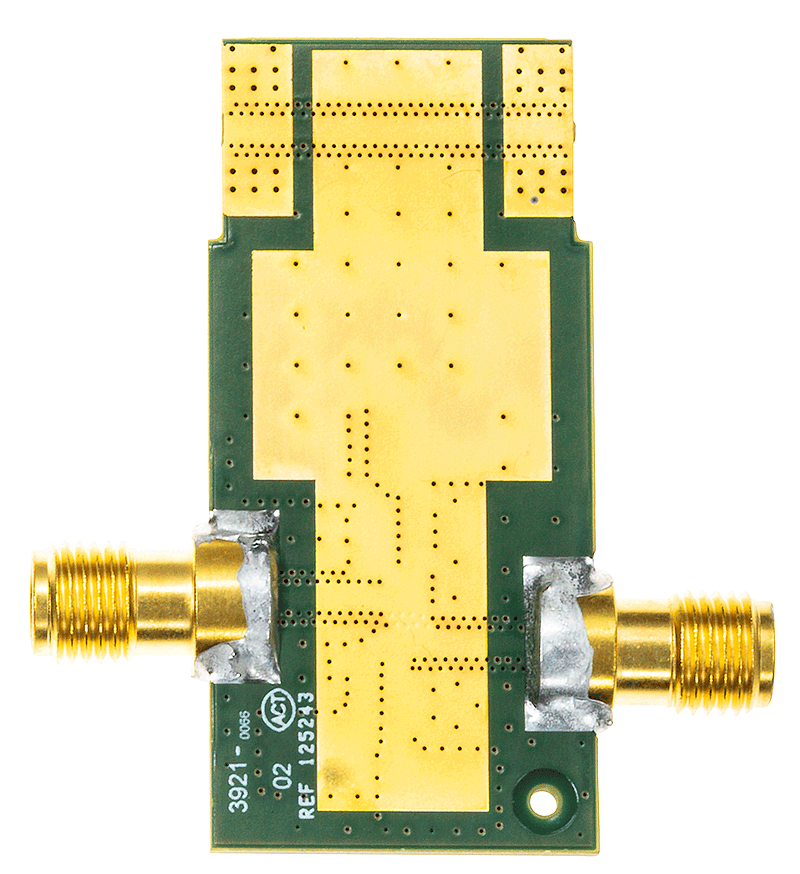

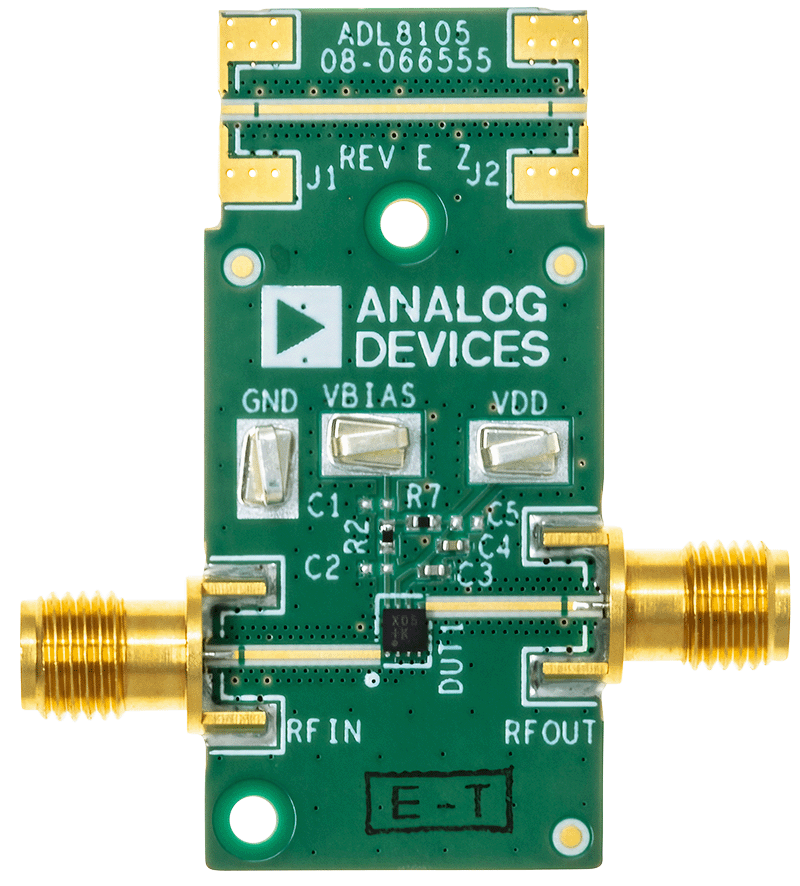

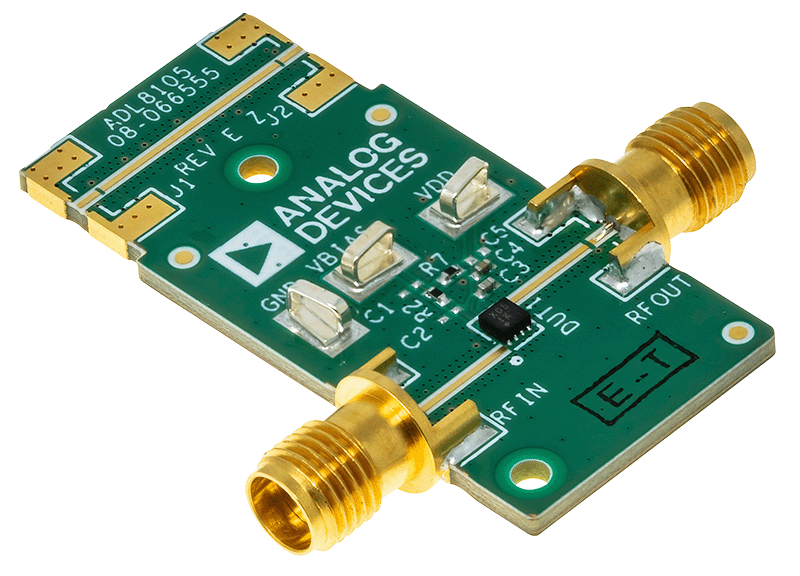

ADL8105-EVALZは、厚さ10milのRogers 4350BおよびIsola 370HR、銅被覆を使用した4層のプリント回路基板（PCB）で構成され、公称の厚さは62milです。ADL8105-EVALZのRFINポートとRFOUTポートは、2.9mmメス同軸コネクタで装着されており、それぞれのRFパターンは50Ωの特性インピーダンスを持ちます。ADL8105-EVALZには、ADL8105の動作温度−40°C～+85°Cの全範囲での使用に適したコンポーネントが搭載されています。ボード・パターン損失を補正するため、J1コネクタとJ2コネクタの間にスルー・キャリブレーション・パスが用意されています。スルー・キャリブレーション・パスを使用するには、J1およびJ2にRFコネクタを差し込む必要があります。スルー・キャリブレーション・パスの性能については、ユーザ・ガイドの表1と図3を参照してください。
