ADL5721

低ノイズ・アンプ、5.9 GHz ~ 8.5 GHz

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定
特長
  • 周波数範囲: 5.9 GHz ~ 8.5 GHz
  • ゲイン: 25 dB(typ)
  • 低ノイズ入力:
    • ノイズ指数: <1.7 dB typ(5.9 GHz ~ 8.5 GHz)
  • 高リニアリティ入力
    • 入力 3 次インターセプト(IIP3): >4.0 dBm typ
    • 入力 1 dB 圧縮ポイント(P1dB): >−10.6 dBm typ
  • 50 Ω に整合したシングル・エンド入力
  • 100 Ω に整合した差動出力

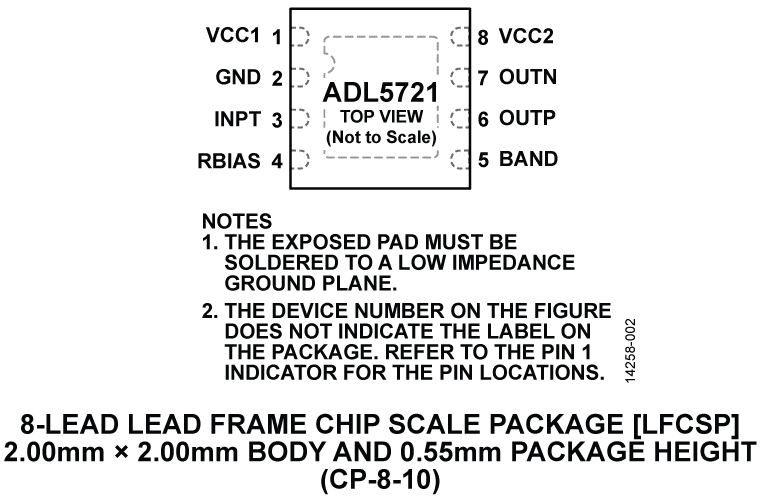

  • 2.00 mm × 2.00 mm、8 ピン LFCSP(マイクロ波用パッケージ)
製品概要
show more Icon

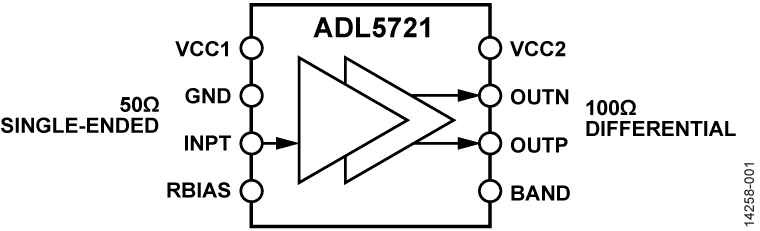

ADL5721 はマイクロ波無線リンク・レシーバ設計を目標とした狭帯域、高性能の低ノイズアンプです。モノリシック・シリコン・ゲルマニウム(SiGe)デザインは 5.9 Ghz ~ 8.5 GHz 範囲のマイクロ波無線リンク帯域に最適化されています。独特な設計により入力はシングル・エンドの 50 Ω 入力インピーダンスで、出力は 100 Ω 平衡差動出力になっているので、アナログ・デバイセズの差動ダウン・コンバータや無線周波数(RF)サンプリング A/D コンバータ(ADC)を駆動するのに最適です。この低ノイズアンプ(LNA)により過去には高価な 3-5(III-V)複合プロセス技術が必要とされたノイズ指数性能が得られます。この LNA は P1dB とノイズ指数と最適なシステム性能のいずれかを優先するために帯域スイッチ機能を使用します。

狭帯域 LNA の ADL5721 と ADL5723 ~ ADL5726 ファミリーはそれぞれ小型、熱強化型、2.00 mm × 2.00 mm LFCSP パッケージに収納されています。ADL5721 と ADL5723 ~ ADL5726 ファミリーは−40°C ~ +85°C の温度範囲で動作します。

アプリケーション

  • ポイント to ポイント・マイクロ波無線
  • 計測器
  • 衛星通信(SATCOM)
  • フェーズド・アレイ
