製品概要
機能と利点
- 動作周波数範囲: 700 MHz～2,700 MHz
- 12.2dBゲイン＠2,630 MHz
- OIP3：42.2dBm＠2,630 MHz
- P1dB：29.1dBm＠2,630 MHz
- ノイズ指数：4.6dB＠2,630 MHz
- 5 Vの単電源動作
- 低静止電流:：318 mA
- 内部アクティブ・バイアッシング
- 50nsの高速パワーダウン/パワーアップ時間
- 外部回路との容易なマッチング

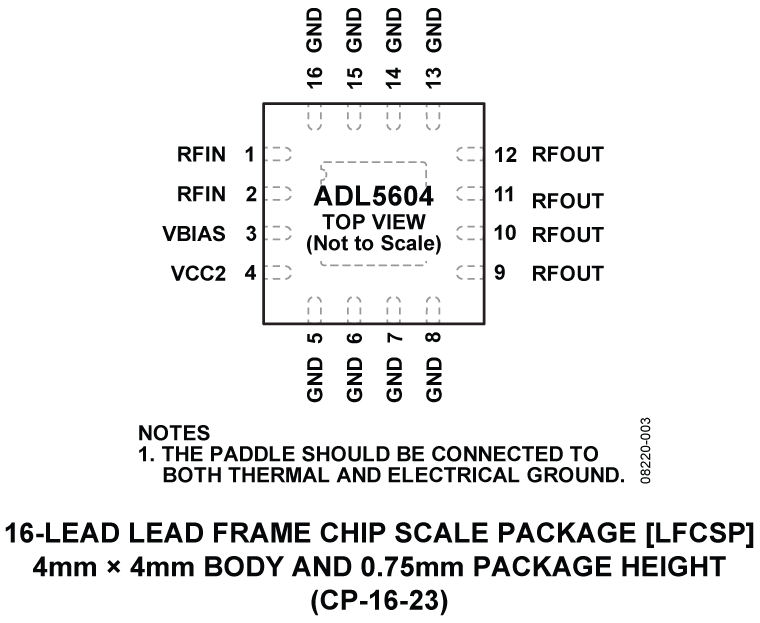

- 小型4 mm×4 mm LFCSPを採用
- ±1 kVのESD耐性 (クラス1C)
製品概要
ADL5604は、700 MHz～2,700 MHzの広い周波数範囲にわたって動作する、非常に広帯域なRFドライバ・アンプです。ADL5604はまた高い直線性で、非常に小さな消費電力を備えており、小型16ピン、4mm×4mmのLFCSPパッケージで供給されます。熱管理のため、ADL5604は露出パドルを使っており、パッケージの上側ピンと下側ピンは全てグランドされており、これによってADL5604は優れた熱伝導特性を備えています。
ADL5604は、TDDシステムのようなTXシャットダウンで要求されるアプリケーションのために、瞬時の、最大でも50nsの、パワーダウンあるいはパワーアップが可能となっています。
ADL5604は単電源5V電源電圧で動作し、電源電流はわずか318mAで済みます。
このドライバはGaAsHBTプロセスで製造され、-40℃～+85℃で動作します。完全実装の評価用ボードも用意されています。
製品ライフサイクル
新規設計には非推奨
新規設計にはお勧めしていません。
評価キット (1)
参考資料
-
RF/マイクロ波/ミリ波IC セレクション・ガイド11/2/2022
ツールおよびシミュレーション
Sys-Parameters
Sys-Parameter Models for Keysight Genesys
Sys-Parameter models contain behavioral parameters, such as P1dB, IP3, gain, noise figure and return loss, which describe nonlinear and linear characteristics of a device.
S-Parameters
ZIP
ADL5604 S-Parameters
16 kB
設計ツール
ADIsimRF
アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
ADIsimPLL™
アナログ・デバイセズの新しい高性能PLL製品を迅速かつ確実に評価できるツールです。現在利用できるツールの中で、最も総合的なPLLシンセサイザーの設計／シミュレーション・ツールです。実施されるシミュレーションには、主要な非線形効果が含まれており、これはPLLの性能に大きく影響を及ぼします。ADIsimPLLによって、設計プロセスの繰り返し作業が1つ以上排除されるため、設計から製品の市場投入までの期間が大幅に短縮することができます。
