特長
- 29dBの固定ゲイン
- 2.3~2.4GHz動作
- 16QAM OFDMのEVM:≦3%@25dBm(POUT)
- 静止電流
高電力モード:130mA
低電力モード:70mA - 内部で入力を50Ωにマッチング
- 電源:3.2~4.2V
- 電力付加効率(PAE):20%
- バッテリ・ドレインを抑える複数の動作モード
低消費電力モード:100mA
スタンバイ・モード:1mA
スリープ・モード:<1μA
ADL5570のRF入力はチップ上でマッチングされており、入力リターン損失は-10dB未満です。オープンコレクタ出力は、ストリップラインおよび外付けのシャントに対して外部でマッチングを行います。
ADL5570は3.2~4.2Vの電源で動作し、25dBm出力時(3.5V電源)の電源電流は440mA実効値(データ・バースト中)です。出力レベルが10dBm以下の動作の場合は、低消費電力モードになり、動作電流は100mA、静止電流は70mAで最適化されます。静止電流を1mAに低減するスタンバイ・モードは、TDD(時分割二重)端末がデータを受信しているときに便利です。

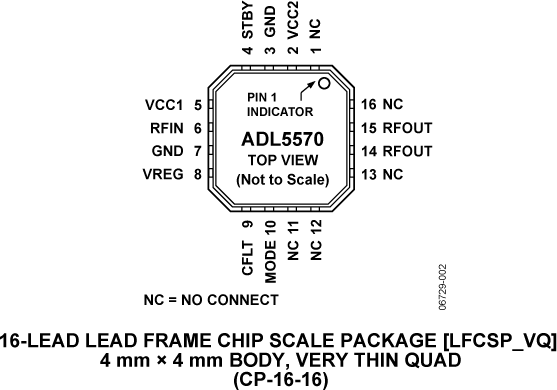

ADL5570はGaAs HBTプロセスで製造されており、4mm×4mm、16ピン、鉛フリー、RoHS準拠のLFCSPを採用しています。このパッケージは露出パドルを備え、熱抵抗特性に優れています。-40~+85℃の温度範囲で動作します。
