ADL5536

IFゲイン・ブロック、20MHz~1.0GHz

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$2.07
特長
  • 固定ゲイン:20dB
  • 動作周波数範囲:20MHz~1.0GHz
  • 入力 / 出力は内部で50Ωにマッチング
  • バイアス制御回路を内蔵
  • OIP3
    • 190MHz:45.0dBm
    • 380MHz:49.0dBm
  • ノイズ指数:
    • 190MHz:2.6dB
    • 380MHz:2.7dB
  • 190MHz:19.6dBmのP1dB
  • 5Vの単電源動作
  • 低静止電流:105mA
  • MSL-1定格で組み立てられたSOT-89パッケージを採用
  • ±2kVのESD耐性(クラス2)
  • 16dBゲインのADL5535とピン互換
製品概要
show more Icon

ADL5536は、最大1GHzの周波数まで動作する20dBのリニア・アンプです。このデバイスは、携帯電話、CATV、軍用、計測機器などのさまざまな分野で使用することができます。

ADL5536は、内部でマッチングされたIFゲイン・ブロックによって、最大のダイナミックレンジを提供します。この製品は、1GHzの周波数範囲全域にわたって、きわめて小さなノイズ指数と非常に高いOIP3仕様を同時に提供します。ADL5536はまた極めてフラットなゲインと周波数全域にわたるP1dBを提供し、温度範囲全域、電源電圧全域、各デバイス相互間に対して安定な動作をします。

入力、出力において内部的に50Ωでマッチングされていますので、ADL5536は広範囲なアプリケーションに非常に簡単に採用することができます。動作には、入力 / 出力のAC結合用コンデンサ、電源デカップリング・コンデンサ、外付けのインダクタだけが必要となります。

ADL5536は、GaAs HBTプロセスで製造されているため、±2kVのESD定格(クラス2)を持っています。このデバイスは、MSL-1で組み立てられ、優れた熱抵抗のための露出パドルの付いた、SOT-89パッケージを採用しています。

ADL5535の消費電流は5V単電源でわずか105mAで、動作は-40℃~+85℃で完全仕様規定されています。

ADL5536はまた、16dBのゲイン・ブロック ADL5535とピン互換です。各アンプでは完全フル実装の評価用ボードが用意されています。

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$2.07

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADL5536ARKZ-R7
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

EVAL-ADL5536

ADL5536 Evaluation Board

zoom

EVAL-ADL5536

ADL5536 Evaluation Board

製品の詳細

ADL5536-EVALZ is a fully populated, 4-layer, FR4-based evaluation board. For normal operation it requires a single 5 V/200 mA power supply. The 5 V power supply should be connected to the test loops labeled VCC and GND. The RF input is applied to the SMA connector labeled RFIN. The RF output is available at the SMA connector labeled RFOUT.

ツールおよびシミュレーション

ツールおよびシミュレーション 4

リファレンス・デザイン

リファレンス・デザイン 1

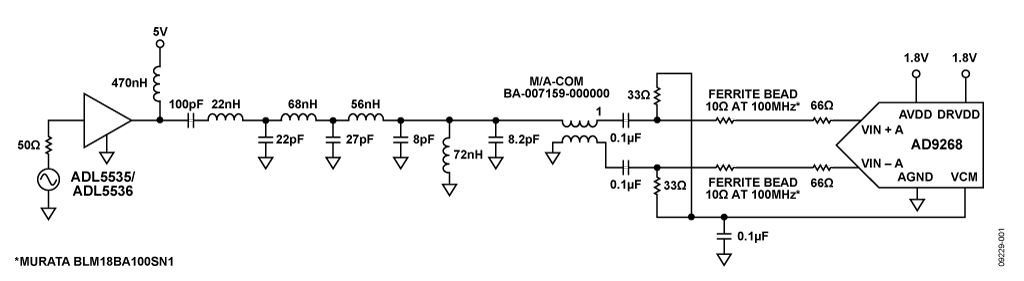

Low Noise, Low Distortion Single-Ended Input Drive Circuit for Differential Input IF Sampling ADCs

zoomopens a dialog

CN0171

Low Noise, Low Distortion Single-Ended Input Drive Circuit for Differential Input IF Sampling ADCs

CN0171

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
Low Noise, Low Distortion Single-Ended Input Drive Circuit for Differential Input IF Sampling ADCs

機能と利点

  • Single ended to differential conversion
  • 50 ohm impedance matched gain block
  • Matched filter provides noise reduction and antialiasing
詳細なリファレンス・デザインを表示 external link
