ADF7024

トランシーバIC、Sub GHz、ISM / SRD、低消費、FSK / GFSK、使い易い

すべて表示 showmore-icon

: 新規設計には非推奨 tooltip
: 新規設計には非推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.27
特長
  • RF周波数帯域(MHz):431~435と862~928
  • サポートされるデータ・レート(kbps):
    9.6、38.4、50、100、200、300
  • 変調:2レベル周波数(FSK)と
    ガウス周波数(GFSK)シフト・キーイング
  • 電源電圧:2.2V~3.6V
  • 電池寿命を延ばす超低電力スリープ・モード
  • 簡単なSPI制御インターフェース
  • 高速無線状況遷移
  • 自動周波数制御(AFC)と自動ゲイン制御(AGC)
  • デジタル受信信号強度表示(RSSI)
  • 詳細はデータシートをご参照ください。


製品概要
show more Icon

ADF7024の設計資料パッケージはここからダウンロードできます。

ADF7024は、433MHz、868NHz、915MHzの免許なしISM帯域で使用するための、超低消費電力、高集積化トランシーバです。この製品は高性能で、使い易いので幅広いワイヤレス・アプリケーションに適しています。ADF7024は、ヨーロッパのETSI・EN300-220規格、北米のFCC・パート15規格、その他類似した規制基準のもとでの動作に適しています。

ADF7024は多くの既定の無線プロファイルで動作します。ADF7024の無線通信のために各無線プロファイルに対して最適化されたレジスタ設定値が提供されます。これによりRF通信層がシームレスに動作し、ユーザーはプロトコールやシステムレベルの設計あるいは試作作りに専念できます。無線プロファイルは汎用のデータ・レートと変調オプションをカバーします。表1に示すように全部で6つの無線プロファイルがあります。

詳細の情報については、データシートとユーザー・ガイドをご覧ください。

アプリケーション

  • 無線センサー・ネットワーク(WSNs)
  • ホーム / ビル・オートメーション
  • アセット・トラッキング
  • プロセス制御およびビル管理
  • 工業用制御
  • モノのインターネット(IoT)

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.27

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADF7024BCPZ
  • HTML
  • HTML
ADF7024BCPZ-RL
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 1, 2024

- 24_0009

Qualification of alternative Wafer Fab for TSMC 0.18um Mixed Signal CMOS Process

7 5, 2022

- 21_0271

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

10 18, 2016

- 16_0036

Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select LFCSP Products

6 25, 2014

- 13_0246

Assembly and Test Transfer of Select 3x3, 4x4, 5x5 and 7x7 mm LFCSP Pre-plated Leadframe Products to STATS ChipPAC China

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 1, 2024

- 24_0009

arrow down

Qualification of alternative Wafer Fab for TSMC 0.18um Mixed Signal CMOS Process

7 5, 2022

- 21_0271

arrow down

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

10 18, 2016

- 16_0036

arrow down

Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select LFCSP Products

6 25, 2014

- 13_0246

arrow down

Assembly and Test Transfer of Select 3x3, 4x4, 5x5 and 7x7 mm LFCSP Pre-plated Leadframe Products to STATS ChipPAC China

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

EVAL-WSN

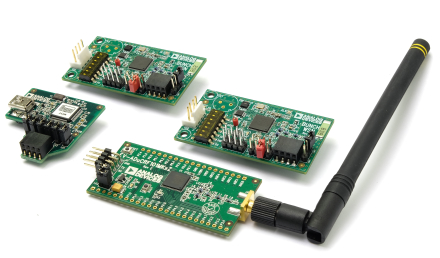

IoTソリューション向けワイヤレス・センサー・ネットワーク(WSN)開発キット
