特長
- 8GHzの帯域幅
- 3.2～3.6Vの電源
- チャージ・ポンプ電源（VP）が別途用意されていることにより、3.3Vシステムで拡張された同調電圧を使用することが可能
- 2係数のプリスケーラを8/9、16/17、32/33、64/65に設定可能
- チャージ・ポンプ電流のプログラミング設定が可能
- バックラッシュ防止パルス幅のプログラミング設定が可能
- 3線のシリアル・インターフェース
- アナログおよびデジタル・ロック検出
- ハードウェアとソフトウェアによるパワーダウン・モード
- ADISimPLLを利用してループ・フィルタ設計が可能

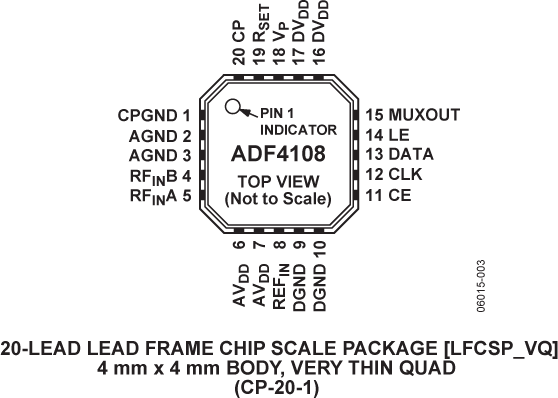

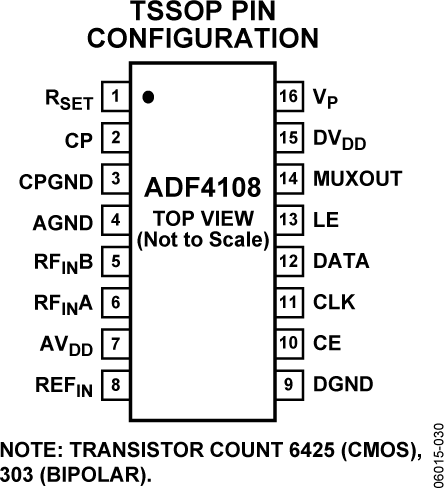

- 4mm×4mm、20ピン、チップスケール・パッケージ
製品概要
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
ADF4108周波数シンセサイザは、ワイヤレス・レシーバおよびトランスミッタのアップコンバージョンとダウンコンバージョンの回路部にローカル発振器の機能を実装するために使用されます。このデバイスは、低ノイズのデジタルPFD（位相周波数検出器）、高精度のチャージ・ポンプ、プログラマブルの基準分周器、AおよびBのプログラマブル・カウンタ、2係数のプリスケーラ（P/P＋1）で構成されます。A（6ビット）およびB（13ビット）のカウンタと2係数プリスケーラ（P/P＋1）の組み合わせによって、N分周器（N＝BP＋A）が構成されます。さらに、14ビットの基準カウンタ（Rカウンタ）が備わっているので、PFD入力でREFIN周波数を選択することが可能です。このシンセサイザを外部ループ・フィルタおよびVCO（電圧制御発振器）と併せて使用すれば、完全なPLL（位相ロック・ループ）を構成できます。帯域幅が8GHzと非常に高いので、数多くの高周波数システムで周波数二倍器またはプリスケーラを使用する必要がなくなるため、システム・アーキテクチャが簡略化され、コストが削減されます。
アプリケーション
- ブロードバンド無線アクセス
- 衛星通信システム
- 計測機器
- ワイアーレスLAN
- 無線用ベース・ステーション
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADF4108
資料
12
Filters
1つが該当
すべて
-
すべて
-
ユーザ・ガイド
-
データシート
-
アプリケーション・ノート
-
よく聞かれる質問
すべて
-
すべて
-
English
-
中国語
-
日本語
ユーザ・ガイド
3
更新 09/14/2015
English
更新 07/12/2011
中国語
UG-160: 整数N分频PLL频率合成器评估板
420 kB
更新 08/10/2015
English
アプリケーション・ノート
7
更新 10/15/2002
English
更新 03/26/2010
中国語
AN-349: 延长CMOS寿命的关键因素
326 kB
更新 12/06/2004
English
更新 12/30/2009
中国語
AN-30: 应用工程师答问—30
509 kB
更新 12/06/2006
English
更新 09/25/2009
中国語
更新 12/06/2006
日本語
よく聞かれる質問
1
HTML
更新 12/02/2021
日本語
この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
ドキュメント
参考資料 1
製品選択ガイド 1
ソフトウェアおよび製品のエコシステム
ソフトウェアおよび製品のエコシステム
コンパニオン製品 6
| 製品モデル | 製品ライフサイクル | 詳細 | ||
|---|---|---|---|---|
|
パワー・スイッチ内蔵型昇圧レギュレータ1 |
||||
|
製造中 |
DC-DCスイッチング・コンバータ、ステップアップ、650kHz/1.3MHz |
|||
|
高精度オペアンプ （Vos＜1mV & TCVos＜2uV/C）1 |
||||
|
製造中 |
オペアンプ、単電源、レールtoレール入出力 |
|||
|
正電圧のリニア電圧レギュレータ（LDO）3 |
||||
|
製造中 |
リニア・レギュレータ、150mA、超低ノイズ、CMOS |
|||
|
新規設計には非推奨 |
レギュレータ、可変低ドロップアウト、高精度、低静止電流、500mA、anyCAP® |
|||
|
製造中 |
超低ノイズ、200mA、CMOSリニア電圧レギュレータ |
|||
|
分周器、プリスケーラ、カウンタ1 |
||||
|
製造中 |
周波数プリスケーラ、4分周、4GHz～18GHz |
|||
評価用キット
評価用キット 1
EVAL-ADF4108
ADF4108評価用ボード
ADF4108評価用ボード
製品の詳細

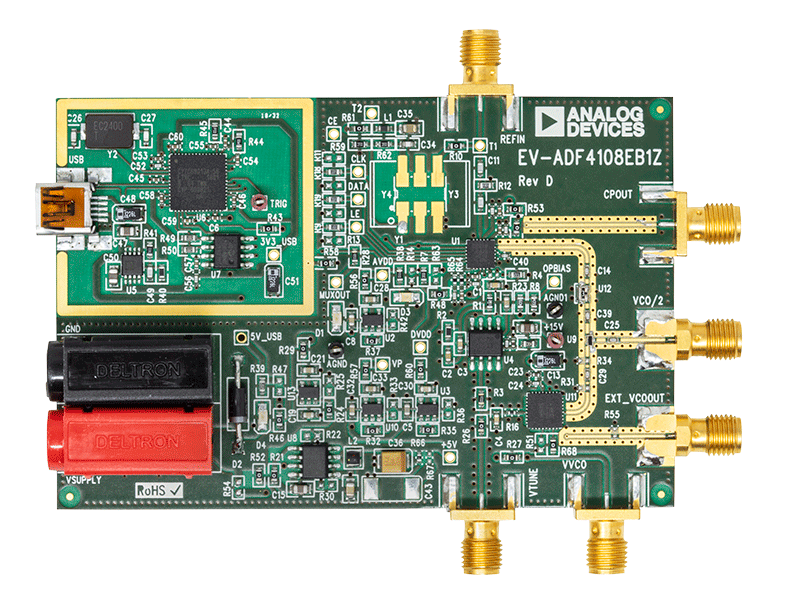

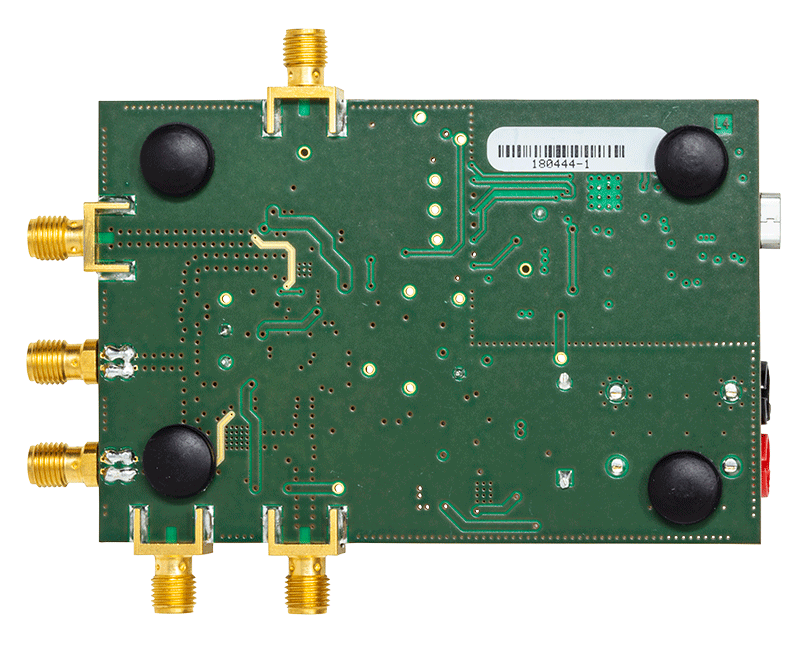

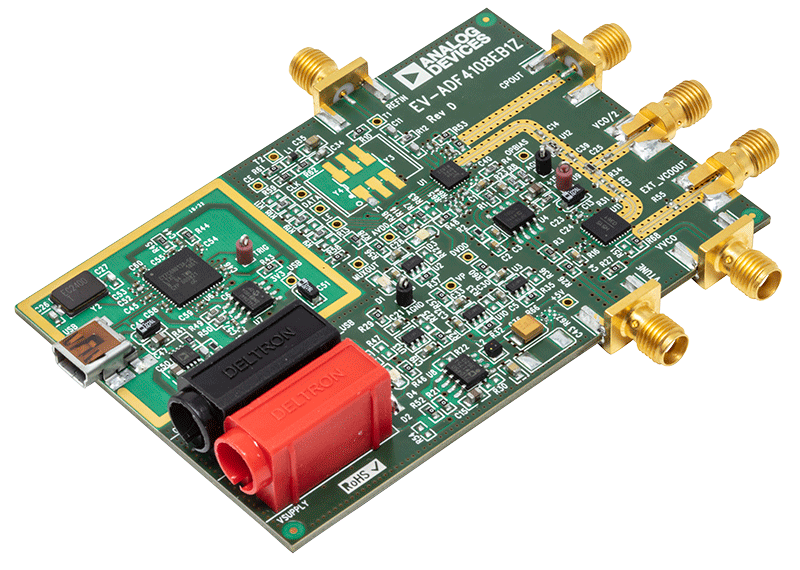

EV-ADF4108EB1Z評価用ボードによって、フェーズ・ロック・ループ（PLL）用のADF4108周波数シンセサイザの性能を評価できます。このボードには、ADF4108シンセサイザ、リファレンス入力用のSMAコネクタ、電源、USBインターフェース、RF出力が搭載されています。アクティブ・ループ・フィルタとVCOも搭載されています。ボードを以下のSMAコネクタに接続することで、代替のループ・フィルタとVCOを使用することもできます。VTUNEおよびCPOUT。この評価用キットには、シンセサイザを簡単にプログラミングできるようになる、Windows® XP以降のバージョンと互換のあるソフトウェアも含まれています。
USBインターフェースは、ADF4108デバイスのソフトウェア・プログラミングを可能にします。評価用ボード・キットには、ソフトウェアのプログラミングを可能にするUSBケーブルが含まれます。
