ADE9153B

センサー監視およびセルフキャリブレーション機能付き電力量計IC

すべて表示 showmore-icon

: 新規設計には非推奨 tooltip
: 新規設計には非推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定
特長
  • mSureセンサー監視
    • 入力信号パスの非侵襲的なリアルタイム直接高精度測定
    • メータ寿命全体にわたってメータ精度とドリフト量を検出
    • センサーの誤動作を識別
    • 高度な改ざん検出方法が有効
    • 診断データの報告を可能にする関連MCUファームウェア
    • 相線でのシャントと中性線でのCTをサポート
  • mSureセルフキャリブレーション
    • 信号パス全体の直接測定に基づくセルフキャリブレーション
    • リファレンス・メータ不要のキャリブレーション手順
  • 3個の高性能ADC
    • SNR 86dB
    • 高ゲイン電流チャンネル:±26.04mVピーク、最高ゲイン設定で18.4mV実効値入力
  • 高度な測定機能セット
    • ワット、VAR、VA、Wh、VARh、VAh
    • 有効電力量の規格に対応:IEC 62053-21、IEC 62053-22、EN50470-3、OIML R46、およびANSI C12.20
    • 無効電力量の規格に対応:IEC 62053-23およびIEC 62053-24
    • 電流および電圧実効値の測定
  • 工業用動作温度範囲:−40°C~+85°C
  • 12ビット逐次比較レジスタ(SAR)ADC使用の温度センサーを内蔵
製品概要
show more Icon

ADE9153B1は、センサー監視およびセルフキャリブレーション機能付きの高精度単相電力量計ICです。mSure®技術を利用したセンサー監視では、メーター・ヘルス監視と高度な改ざん検出が可能です。この監視機能では、ユーザがセンサーと信号パスの全体的な精度をチェックし、電流チャンネルと電圧チャンネルそれぞれで一定時間に生じる精度のドリフトを識別します。同様に、mSureには、センサーの異常な変化を検出できる高度な改ざん検出機能が備わっています。mSureは、計量測定と同時に実行されるため、ADE9153Bで他の影響を受けず途切れのない測定が可能になります。mSureセルフキャリブレーション機能により、シャント抵抗を電流センサーとして使用する場合に正確なソースまたはリファレンス・メータを使用しなくても、電流および電圧チャンネルを自動的に補正できます。セルフキャリブレーション機能は、クラス1とクラス2のメータに対応しています。

ADE9153Bには、88dBのS/N比(SNR)を実現する3つの高性能A/Dコンバータ(ADC)が搭載されています。ADE9153Bでは、ライン電圧および電流の正確な測定が行われ、有効電力量、基本波無効電力量、皮相電力量に加えて実効値が計算されます。ディップおよびスウェル検出など、広範な電力品質情報が含まれています。電流チャンネルAはシャントに最適で、柔軟なゲイン段があり、62.5mVピークから26.04mVピークまでのフルスケール入力範囲を提供します。電流チャンネルBには、カレント・トランス(CT)用の1×、2×、および4×のゲイン段があります。10MHzの高速シリアル・ペリフェラル・インターフェース(SPI)ポートを用いてADE9153Bのレジスタにアクセスできます。


1 米国特許8,350,558、8,010,304、WO2013038176 A3、0113507 A1、0253102 A1、0354266 A1、0154029 A1により保護されています。

本製品の簡易データシートは、こちらのページからダウンロードできます。アナログ・デバイセズでは、mSure技術の価値を最大限に引き出すため、主要な公共事業者様やメータ・メーカー様との提携も検討しています。詳細については、最寄りのアナログ・デバイセズ営業チームにお問い合わせいただくか、analog.com/msureで情報リクエストにご記入ください。

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADE9153BACPZ
  • HTML
  • HTML
ADE9153BACPZ-RL
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 1, 2024

- 24_0009

Qualification of alternative Wafer Fab for TSMC 0.18um Mixed Signal CMOS Process

9 27, 2021

- 21_0176

ADE9153 Firmware/Test Program Change

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 1, 2024

- 24_0009

arrow down

Qualification of alternative Wafer Fab for TSMC 0.18um Mixed Signal CMOS Process

9 27, 2021

- 21_0176

arrow down
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

reference details image

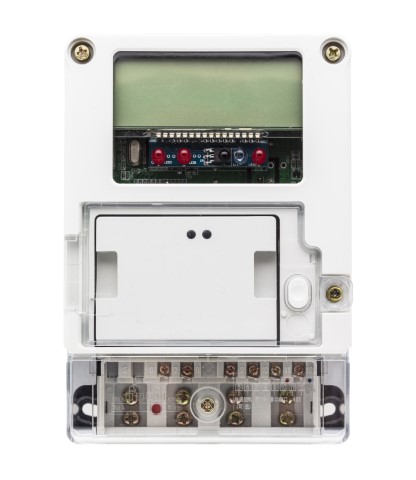

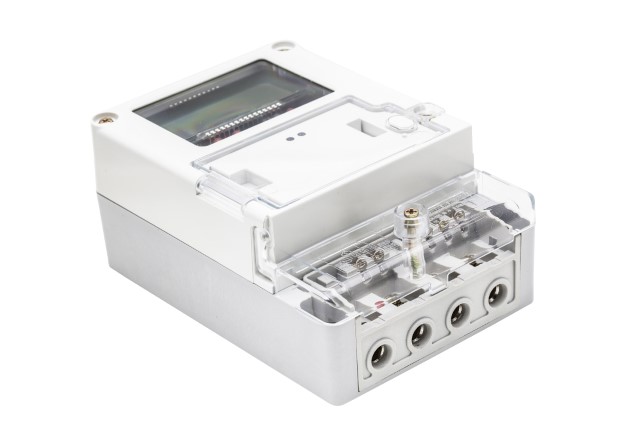

EVAL-ADE9153B

ADE9153B エネルギー + mSure センサー・モニタ評価用キット

zoom

EVAL-ADE9153B

ADE9153B エネルギー + mSure センサー・モニタ評価用キット

ADE9153B エネルギー + mSure センサー・モニタ評価用キット

機能と利点

  • ADE9153B を備えた mSure イネーブル、フル機能の単相電力量計
    • mSure マネージャを使用するリアル・タイム・メーター・ヘルス監視
    • クラス 0.5 精度
    • ラインおよび中性測定
    • Imax = 60A、Inominal = 6A
    • 110 V ~ 240 V
    • 50/60 Hz
    • LCD および CF 出力
  • 電圧実効値、電流実効値、有効、基本波無効および皮相電力および電力量計測
  • 電力品質の測定
    • ディップ、スウェル
    • 周波数、力率
  • mSure 診断およびヘルス・データの分析と報告のための mSure マネージャ
  • 絶縁された RS485 ポートを使用した PC 制御
  • ADE9153B を完全に制御する PC ソフトウェア

製品の詳細

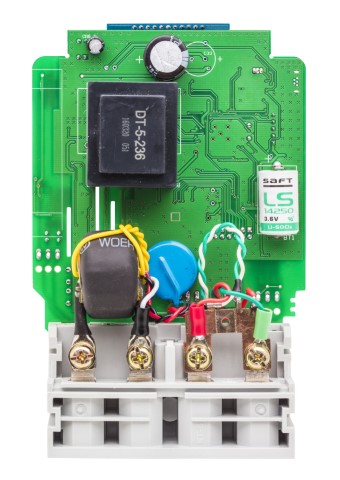

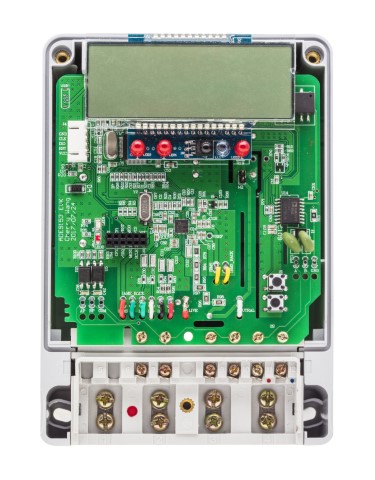

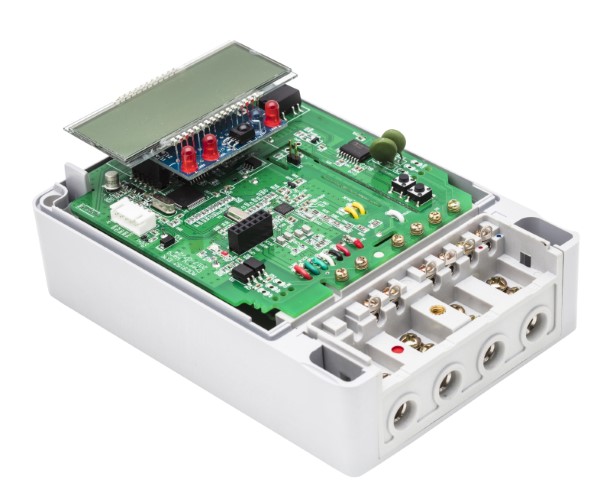

mSure イネーブルの ADE9153EVK 評価用キットには、クラス 0.5 メートル精度のフル機能単相電力量計が含まれています。mSure は、ADE9153B に搭載された診断技術で、電力量計の精度や故障をリアルタイムで直接かつ非侵襲的に監視することができます。このキットには、ADE9153B、ADE9153B を管理する STM32F103RE ARM Cortex-M3 マイクロコントローラ、LCD ディスプレイ、RTC、64 kB FRAM、および PC との絶縁 RS485 通信が含まれています。

このキットを使用すると、mSure 技術と ADE9153B の性能を単相位相計実装のコンテキストで評価できます。スタンドアロン・モードでは、電力量計は有効、無効、皮相電力量、電流および電圧実効値などの測定パラメーターを計測します。FRAM は、ADE9153B mSure マネージャによる情報を保存するために使用されます。

このキットは、LabView™ ベースの評価用ソフトウェアによって管理することもできます。これにより、mSure および ADE9153B の性能を評価できます。
