AD9762

製造中

12ビットD/Aコンバータ、100MSPS以上、TxDAC®

利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.J)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

Viewing:

製品情報

  • ピンコンパチブルのTxDACTMファミリー製品
  • 125MSPSの更新レート
  • 12ビット分解能
  • 優れたスプリアスの無いダイナミックレンジ性能
  • ナイキストまでのSFDR@5MHz出力:70dBc
  • 差動電流出力:2mA~20mA
  • 消費電力:175mW@5V~45mW@3V
  • パワーダウン・モード:25mW@5V
  • 内部1.20Vリファレンス
  • +5Vまたは+3V単電源動作
  • パッケージ:28ピンSOIC
  • エッジ・トリガ方式のラッチ

AD9762は、TxDACシリーズの高性能、低消費電力CMOS D/Aコンバータ(DAC)の12ビット分解能デバイスです。ピン互換の8ビット、10ビット、12ビット、14ビットのDACで構成されるTxDACファミリーは、特に通信システムの送信信号経路での使用のために最適化されています。これらのデバイスはすべて、同じインターフェース・オプション、スモール・アウトライン・パッケージ、ピン配置を共有するため、性能、分解能、価格に基づいて上位または下位の部品を適切に選択できます。AD9762は優れたACおよびDC性能を備え、最大125MSPSのアップデート・レートに対応します。

AD9762は、電圧範囲が2.7~5.5Vの柔軟な単電源動作と低消費電力の特性を備えているため、携帯型および低消費電力アプリケーションに最適です。フルスケール電流出力を下げれば、性能を大幅に低下させることなく、消費電力をわずか45mWまでさらに低減できます。また、パワーダウン・モードに設定すると、スタンバイ時の消費電力を約25mWに抑えます。

AD9762は最新のCMOSプロセスで製造されます。セグメント化電流源アーキテクチャと独自開発のスイッチング技術の組み合わせによって、スプリアス成分を低く抑え、ダイナミック性能も向上します。完全なモノリシックDACソリューションを提供するために、エッジ・トリガーの入力ラッチと1.2Vの温度補償済みバンドギャップ電圧リファレンスを集積化しています。柔軟性の高い電源オプションは、+3Vおよび+5V CMOSロジック・ファミリーに対応します。

AD9762は、20mAの公称フルスケール出力電流と100kΩを超える出力インピーダンス性能を備える電流出力DACです。

シングルエンドまたは差動のアプリケーションをサポートする差動電流出力を供給します。2つの電流出力間のマッチングにより、差動出力設定でダイナミック性能を確実に強化します。電流出力を出力抵抗に直接接続して、2つの相補性のシングルエンド電圧出力を供給するか、または電流出力をトランスに直接送り込むことができます。この出力電圧のコンプライアンス範囲は1.25Vです。

内部の電圧リファレンスと制御アンプは、最大限の精度と柔軟性が得られるように設定されています。内部電圧リファレンスや各種の外付けリファレンス電圧を使用して、AD9762を駆動できます。内部制御アンプの幅広い調整スパンにより(>10:1)、AD9762のフルスケール電流は2~20mAの範囲内で調整可能で、優れたダイナミック性能も維持できます。したがって、AD9762は低い電源電圧レベルでの動作や20dB範囲のゲイン調整が可能であり、ゲイン範囲の設定能力を拡張します。

AD9762には、28ピンのSOICパッケージがあり、工業温度範囲での動作を仕様規定しています。

AD9762
12ビットD/Aコンバータ、100MSPS以上、TxDAC®

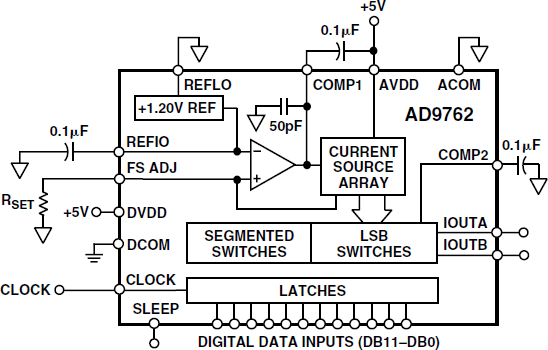

AD9762 Functional Block Diagram
