製品概要
AD9287は、サンプル＆ホールド回路を内蔵するクワッド8ビット、100MSPSのA/Dコンバータで、低価格、低消費電力、小型化、使いやすさを実現するように設計されています。最大100MSPSの変換レートで動作し、小さいパッケージ・サイズが非常に重要なアプリケーションで優れたダイナミック性能や低消費電力を提供できるように最適化されています。フル性能で動作するためには、1.8Vの単電源とLVPECL/CMOS/LVDS互換のサンプル・レート・クロックを必要とします。ほとんどのアプリケーションでは電圧リファレンスやドライバ部品を外付けする必要がありません。
サンプル・レート・クロックを自動的に逓倍して適切なLVDSシリアル・データレートを設定します。出力でデータを取り込むためのデータ・クロック（DCO）と新しい出力バイトを信号で表示するためのフレーム・クロック（FCO）を備えています。チャンネルを個別にパワーダウンでき、全チャンネルをディスエーブルにすると、消費電力を2mW（typ）未満に抑えられます。
AD9287は、最大の柔軟性と最小のシステム・コストを実現するための機能をいくつか備えています。クロックとデータをプログラマブルに調整する機能や、デジタル・テスト・パターンをプログラマブルに生成する機能などがあります。使用できるデジタル・テスト・パターンには、内蔵の決定論的／疑似ランダム・パターンや、シリアル・ポート・インターフェース（SPI®）から入力されるユーザ定義のカスタム・テスト・パターンなどがあります。
AD9287は鉛フリーの48ピンLFCSPパッケージを採用し、－40～＋85℃の工業用温度範囲で仕様規定されています。
製品のハイライト
- 小さなフットプリント。4個のADCを小型の省スペース・パッケージに内蔵。
- 100MSPS時チャンネル当たり133mWの低消費電力
- 使いやすさ。データ・クロック出力（DCO）は最大400MHzで動作し、ダブル・データレート動作（DDR）に対応
- ユーザ・フレキシビリティ。シリアル・ポート・インターフェース（SPI）コントロールは、特定のシステム条件を満たす各種の柔軟な機能を提供
- ピン互換ファミリーの製品：AD9219（10ビット）、AD9228（12ビット）、AD9259（14ビット）
アプリケーション
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

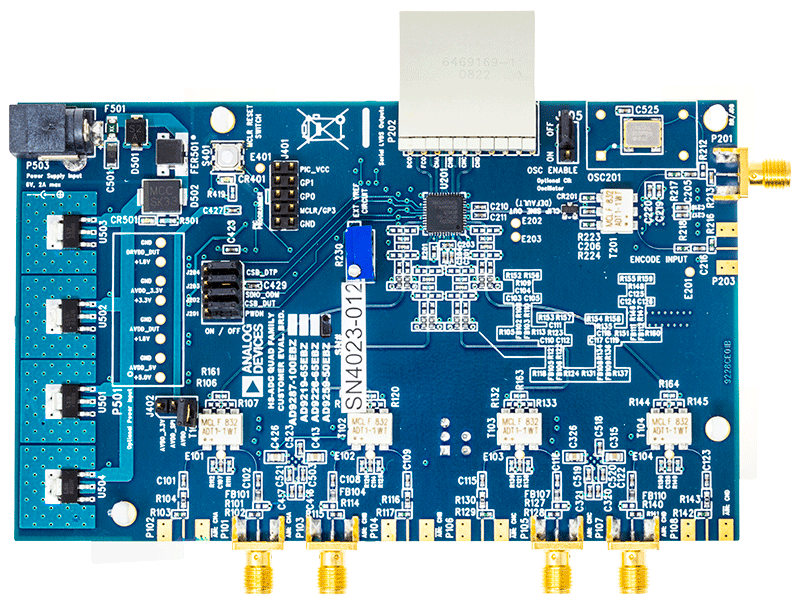

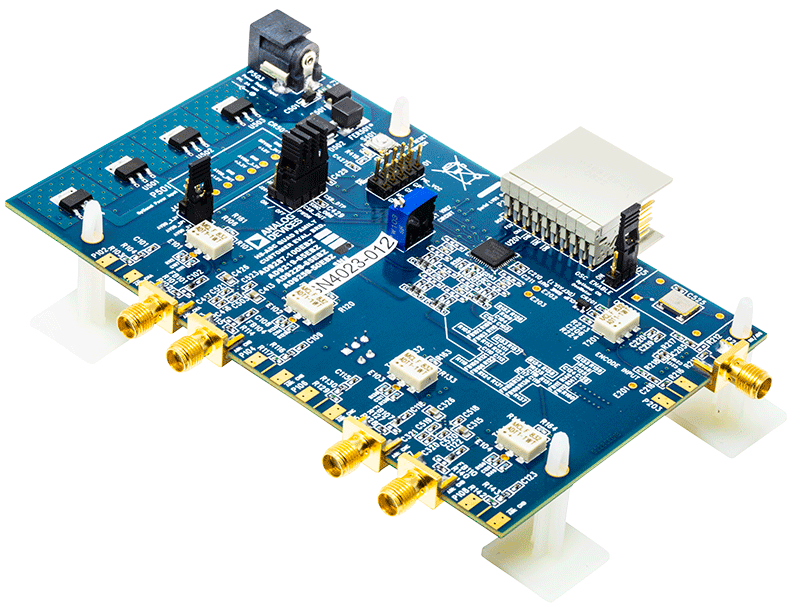

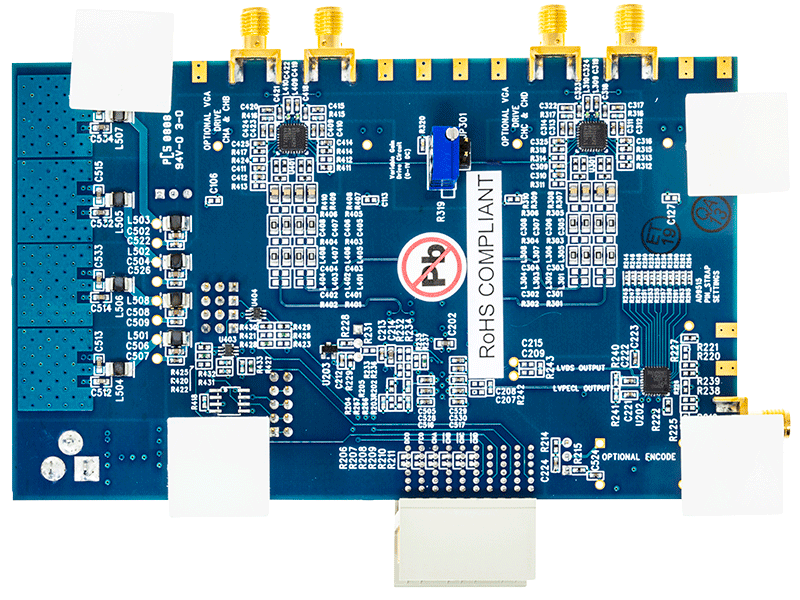

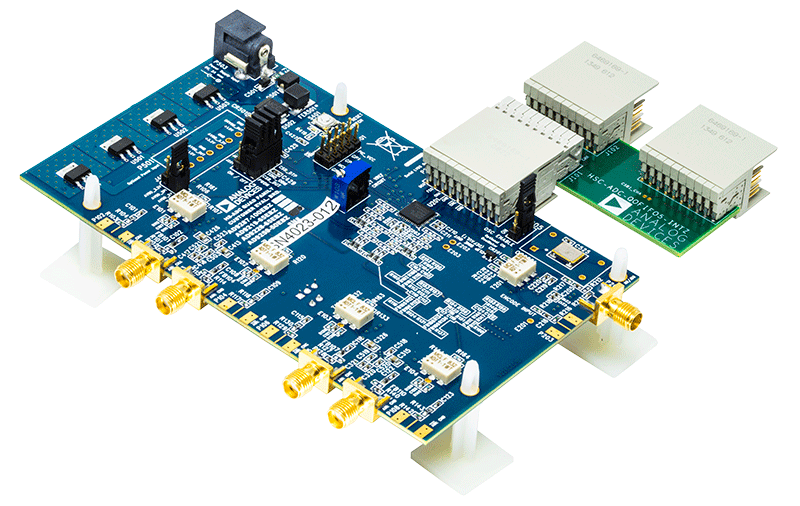

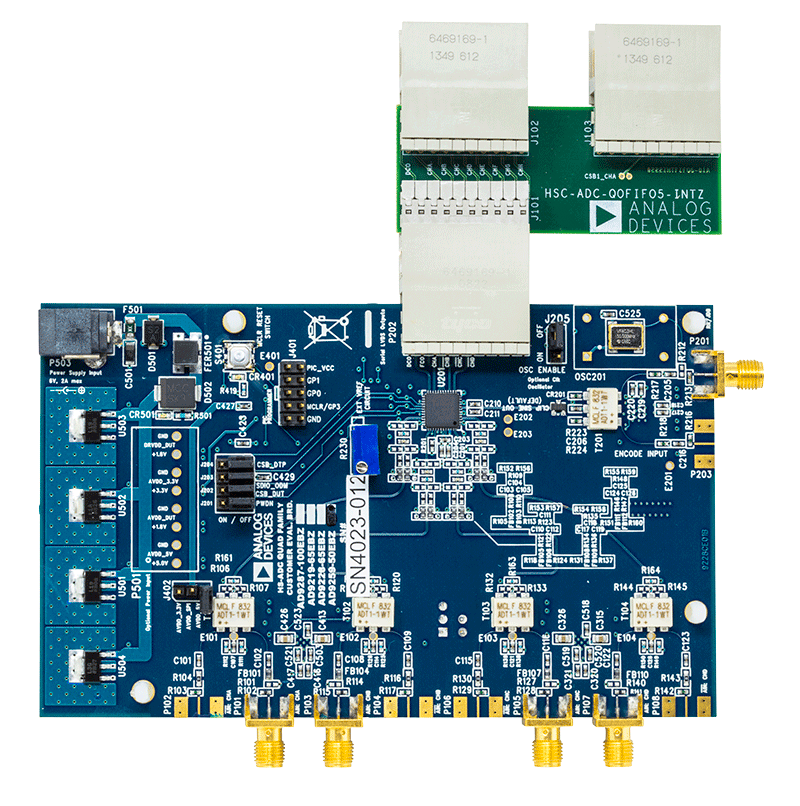

評価キット (1)
参考資料
-
AN-905: VisualAnalog™コンバータ評価用ツールVer 1.0ユーザ・マニュアル8/18/2020
-
AN-282: サンプル・データ・システムの基本2/14/2015
-
AN-1142: 高速 ADC 用プリント基板のレイアウト・テクニック (Rev. 0)2/2/2012
-
AN-756: サンプル化システムに及ぼすクロック位相ノイズとジッタの影響 (Rev. 0)4/18/2008
-
AN-737: ADIsimADCによるADCモデリングの方法 (Rev. B)11/9/2007
-
AN-808: Multicarrier CDMA2000 Feasibility (Rev. 0)11/9/2007
-
AN-827: 共振方式によるアンプとスイッチド・キャパシタADCのインターフェース (Rev. 0)11/9/2007
-
AN-935: ADCトランス結合フロントエンドの設計 (Rev. 0)10/8/2007
-
AN-835: 高速A/Dコンバータ（ADC）のテストと評価について (Rev. 0)12/11/2006
-
AN-812: MicroController-Based Serial Port Interface (SPI) Boot Circuit (Rev. 0)9/20/2006
-
• Software Download (zip, 21,702,560 bytes)
-
AN-742: スイッチド・キャパシタADCの周波数領域応答 (Rev. B)12/14/2004
-
AN-715: A First Approach to IBIS Models: What They Are and How They Are Generated (Rev. 0)12/14/2004
-
AN-345: 低周波回路と高周波回路のグラウンド設計12/6/2004
-
AN-501: アパーチャ不確定性とADCシステム性能 (Rev. A)11/29/2004
-
AN-741: 位相ノイズの知られざる特性 (Rev. 0)11/29/2004
-
高速A/Dコンバータ（ADC）のテストと評価について (Rev. AN-835)1/1/2000
-
FAQ7/26/2017
-
高速 ADC の電源回路設計で考慮すべきこと2/1/2012
-
Matching An ADC To A Transformer7/13/2007
ツールおよびシミュレーション
Virtual Eval（仮想評価、 ベータ版）
Virtual Evalは、ADC、DAC、およびその応用製品評価を支援するウェブベースの設計ツールです。アナログ・デバイセズのサーバ上にあるモデルを使用して、重要な部品の性能特性をわずか数秒でシミュレートします。使用時は、入力トーンや外部ジッタなどの動作条件のほか、ゲインやデジタル・ダウンコンバージョンといったデバイス機能を設定してください。ノイズ、歪み、分解能、FFT、タイミング図、周波数応答プロット、その他さまざまな性能特性を確認することができます。
