製品概要
機能と利点
- 3Vの単電源動作（2.7～3.6V）
- S/N比＝72.7dBc@80MSPS（ナイキスト周波数まで）
- SFDR＝83.0dBc@80MSPS（ナイキスト周波数まで）
- 低消費電力：
366mW＠80MSPS
300mW＠65MSPS
165mW＠40MSPS
90mW＠20MSPS
- 500MHz帯域幅の差動入力
- リファレンスとサンプル・ホールド・アンプ内蔵
- DNL：±0.5LSB＠80MSPS
- 柔軟性の高いアナログ入力：1～2Vp-p範囲
- オフセット・バイナリまたは2の補数のデータ・フォーマット
- クロック・デューティ・サイクル安定化器
製品概要
AD9245は3Vの単電源で動作するモノリシック、14ビット、20/40/65/80MSPSのA/Dコンバータで、高性能のサンプル＆ホールド・アンプ（SHA）と電圧リファレンスを内蔵しています。出力誤差補正ロジック付きのマルチステージ差動パイプライン・アーキテクチャを採用していることで、14ビット精度を提供し、全動作温度範囲でノー・ミスコードを保証します。
広帯域幅で真に差動のSHAにより、ユーザはシングルエンド・アプリケーションを含めて各種の入力範囲とオフセットを選択できます。このSHAは、連続的なチャンネルでフルスケール電圧レベルをスイッチする多重化システム、そしてナイキスト・レートをはるかに超える周波数でのシングル・チャンネル入力サンプリングの両方に適しています。従来のADCよりも消費電力を節減し、通信、画像処理、医療用超音波装置のアプリケーションに適しています。
シングルエンドのクロック入力を使用して、内部変換サイクルのすべてを制御します。デューティ・サイクル安定化器（DCR）は、クロックの幅広いデューティ・サイクル変動を補償し、同時に優れた性能を維持します。デジタル出力データは、ストレート・バイナリまたは2の補数の出力フォーマットで表します。アウト・オブ・レンジ（OTR）信号はオーバーフロー状態を示し、最上位ビットとともに使用して、ローまたはハイのオーバーフローを区別します。

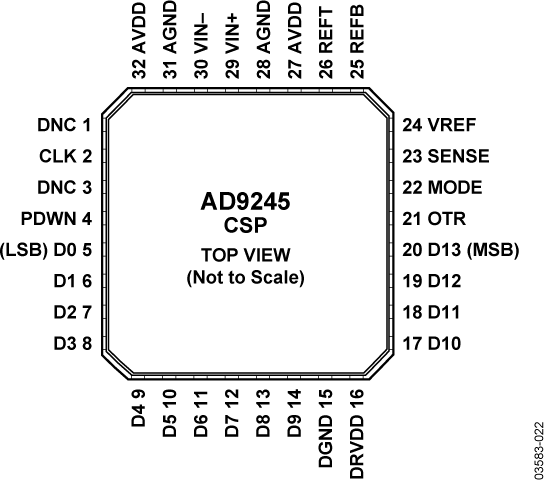

CMOSプロセスで製造されるAD9245には、32ピンのLFCSPで、温度範囲は拡張工業用温度範囲（1）（－40～＋85℃）で仕様規定されています。
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
AN-742: Frequency Domain Response of Switched Capacitor ADCs9/10/2020
-
AN-905: VisualAnalog™コンバータ評価用ツールVer 1.0ユーザ・マニュアル8/18/2020
-
AN-282: サンプル・データ・システムの基本2/14/2015
-
AN-1142: 高速 ADC 用プリント基板のレイアウト・テクニック (Rev. 0)2/2/2012
-
AN-756: サンプル化システムに及ぼすクロック位相ノイズとジッタの影響 (Rev. 0)4/18/2008
-
AN-737: ADIsimADCによるADCモデリングの方法 (Rev. B)11/9/2007
-
AN-807: Multicarrier WCDMA Feasibility (Rev. 0)11/9/2007
-
AN-808: Multicarrier CDMA2000 Feasibility (Rev. 0)11/9/2007
-
AN-827: 共振方式によるアンプとスイッチド・キャパシタADCのインターフェース (Rev. 0)11/9/2007
-
AN-935: ADCトランス結合フロントエンドの設計 (Rev. 0)10/8/2007
-
AN-935: Designing an ADC Transformer-Coupled Front End9/1/2007
-
AN-835: 高速A/Dコンバータ（ADC）のテストと評価について (Rev. 0)12/11/2006
-
AN-803: Pin Compatible High Speed ADCs Simplify Design Tasks (Rev. 0)11/29/2006
-
AN-742: スイッチド・キャパシタADCの周波数領域応答 (Rev. B)12/14/2004
-
AN-715: A First Approach to IBIS Models: What They Are and How They Are Generated (Rev. 0)12/14/2004
-
AN-345: 低周波回路と高周波回路のグラウンド設計12/6/2004
-
AN-501: アパーチャ不確定性とADCシステム性能 (Rev. A)11/29/2004
-
AN-741: 位相ノイズの知られざる特性 (Rev. 0)11/29/2004
-
高速A/Dコンバータ（ADC）のテストと評価について (Rev. AN-835)1/1/2000
-
FAQ7/26/2017
-
高速 ADC の電源回路設計で考慮すべきこと2/1/2012
-
Matching An ADC To A Transformer7/13/2007
-
アプリケーション・エンジニアに尋ねる— 36 広帯域A/Dコンバータ・フロントエンド設計についてII：ADCにはアンプ駆動かトランス駆動か？2/1/2007 アナログ・ダイアログ
-
Buffer Adapts Single-ended Signals for Differential Inputs2/1/2004
-
Correlating High-Speed ADC Performance to Multicarrier 3G Requirements6/1/2003
ツールおよびシミュレーション
Virtual Eval（仮想評価、 ベータ版）
Virtual Evalは、ADC、DAC、およびその応用製品評価を支援するウェブベースの設計ツールです。アナログ・デバイセズのサーバ上にあるモデルを使用して、重要な部品の性能特性をわずか数秒でシミュレートします。使用時は、入力トーンや外部ジッタなどの動作条件のほか、ゲインやデジタル・ダウンコンバージョンといったデバイス機能を設定してください。ノイズ、歪み、分解能、FFT、タイミング図、周波数応答プロット、その他さまざまな性能特性を確認することができます。
MathWorks®
設計ツール
Visual Analog
VisualAnalog™は、高速ADCの選択や評価を行う設計者向けに、強力なシミュレーション／データ解析ツール・セットとユーザ・フレンドリなグラフィカル・インターフェースを組み合わせたソフトウェア・パッケージです。
IBISモデル
AD9245 IBIS Models
AD9245 IBIS Models
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| AD9245BCPZ-20 | 材料宣誓書（MD） | 信頼性データ | 32-Lead LFCSP (5mm x 5mm w/ EP) | |
| AD9245BCPZ-40 | 材料宣誓書（MD） | 信頼性データ | 32-Lead LFCSP (5mm x 5mm w/ EP) | |
| AD9245BCPZ-65 | 材料宣誓書（MD） | 信頼性データ | 32-Lead LFCSP (5mm x 5mm w/ EP) | |
| AD9245BCPZ-80 | 材料宣誓書（MD） | 信頼性データ | 32-Lead LFCSP (5mm x 5mm w/ EP) | |
| AD9245BCPZRL7-20 | 材料宣誓書（MD） | 信頼性データ | 32-Lead LFCSP (5mm x 5mm w/ EP) | |
| AD9245BCPZRL7-40 | 材料宣誓書（MD） | 信頼性データ | 32-Lead LFCSP (5mm x 5mm w/ EP) | |
| AD9245BCPZRL7-65 | 材料宣誓書（MD） | 信頼性データ | 32-Lead LFCSP (5mm x 5mm w/ EP) | |
| AD9245BCPZRL7-80 | 材料宣誓書（MD） | 信頼性データ | 32-Lead LFCSP (5mm x 5mm w/ EP) | |
| ウェハ・ファブリケーション・データ |
