AD9228

A/Dコンバータ、12ビット、40/65MSPS、クワッド、シリアルLVDS、1.8V

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon
製品の詳細

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.G)
Documentation すべてのドキュメントを表示
IBISモデル AD9228BCP (All Speed Grades) Download

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$26.77
特長
  • 4個のADCを1つのパッケージに集積化
  • 65MSPS時に各ADCチャンネルあたり119mWの消費電力
  • S/N比＝70dB（ナイキスト周波数まで）
  • ENOB＝11.3ビット
  • SFDR＝82dBc（ナイキスト周波数まで）
  • 優れた直線性
    DNL＝±0.3LSB（typ）
    INL＝±0.4LSB（typ）
  • シリアルLVDS（ANSI-644、デフォルト）
    低消費電力信号オプション（IEEE 1596.3と同様）
  • データ出力およびフレーム・クロック出力
  • 315MHzのフルパワー・アナログ帯域幅
  • 2Vp-pの入力電圧範囲
  • 1.8V電源動作
  • シリアル・ポート・コントロール
    • 全チップおよび個別チャンネルのパワーダウン・モード
      柔軟性の高いビット・オリエンテーション
    • 組込みおよびカスタムのデジタル・テスト・パターン生成
    • プログラマブル・クロックおよびデータ・アライメント
      プログラマブル出力分解能
    • スタンバイ・モード
製品概要
show more Icon

AD9228は低コスト、低消費電力、小型サイズ、使いやすさを実現するように設計された、サンプル＆ホールド回路内蔵のクワッド、12ビット、40/65MSPS A/Dコンバータ（ADC）です。この製品は最大65MSPSの変換レートで動作し、小型のパッケージ・サイズが不可欠となるアプリケーションで優れたダイナミック性能と低い消費電力を維持するように最適化されています

このADCを最高の性能で動作させるには、1.8Vの単電源とLVPECL/CMOS/LVDS互換のサンプル・レート・クロックが必要です。ほとんどのアプリケーションでは、電圧リファレンスまたはドライバ部品を外付けする必要がありません。

このADCは、適切なLVDSシリアル・データレートに対応するように、サンプル・レート・クロックを自動的に逓倍します。出力上でデータを取り込むためのデータ・クロック出力（DCO）と新しい出力バイトを送信するためのフレーム・クロック出力（FCO）が用意されています。チャンネルごとのパワーダウンが可能で、チャンネルすべてをディスエーブルにしたときの消費電力は通常2mW以下に抑えられます。

このADCには、プログラマブル・クロックおよびデータ・アライメントやプログラマブル・デジタル・テスト・パターン生成などのように、柔軟性を最大限に高めるとともに、システム・コストを最小限に抑えるように設計された機能性がいくつか内蔵されています。利用可能なデジタル・テスト・パターンには、シリアル・ポート・インターフェース（SPI）を介して入力するカスタム・ユーザ定義のテスト・パターンに加えて、確定的および疑似ランダムのパターンも組み込まれています。

AD9228はRoHS準拠の48ピンLFCSPパッケージを採用しており、－40～＋85℃の工業用温度範囲で仕様規定されています。

製品のハイライト

  1. 小型フットプリント。小型で省スペースのパッケージに4個のADCを内蔵。

  2. 65MSPS時に各チャンネルあたり119mWの低い消費電力。

  3. 使いやすさ。データ・クロック出力（DCO）は最大390MHzで動作し、ダブル・データレート（DDR）動作に対応。

  4. ユーザの柔軟性。SPIコントロールにより、特定のシステム条件を満足する柔軟性の高い機能を幅広く提供。

  5. ピン互換ファミリー。これには、AD9287（8ビット）、AD9219（10ビット）、AD9259（14ビット）が含まれます。

アプリケーション

  • 医療用画像処理および非破壊超音波検査

  • 携帯型の超音波およびデジタル・ビーム形成システム

  • 直交無線受信機

  • ダイバーシティ無線受信機

  • テープ・ドライブ

  • 光ネットワーキング

  • 試験装置

    • Show More Arrow image
    file データシートを表示 (Rev.G)
    Documentation すべてのドキュメントを表示
    IBISモデル AD9228BCP (All Speed Grades) Download

    質問する

    modal close icon

    以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

    検索

    search button redirect icon

    その他のサポート

    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ADIサポート・ページはこちら
    Engineer Zone Icon

    ADIコミュニティに問い合わせる。

    EngineerZoneコミュニティはこちら

    Tool_OpenIcon

    よく聞かれる質問（FAQ）

    ご購入＆ご注文に関するFAQ
    製品モデル 4
    1Ku当たりの価格 最低価格：$26.77
    modal bookmark icon

    {{modalTitle}}

    modal close icon

    {{modalDescription}}

    {{dropdownTitle}}

    input down arrow
    • {{defaultSelectedText}}
      • {{#each projectNames}}
    • {{name}}
      • {{/each}} {{#if newProjectText}}
    • plus icon {{newProjectText}}
      • {{/if}}
    {{#if toggleButtonDescription}}
    {{toggleButtonDescription}}
    {{/if}} {{#if newProjectTitle}}

    {{newProjectTitle}}

    {{projectNameErrorText}}

    {{/if}}

    AD9228

    資料

    52
    overlayclose

    Filters

    1つが該当

    mobileoverlaydownarrow
    • すべて
      TickIcon
    • アプリケーション・ノート
    • データシート
    • ユーザ・ガイド
    • 技術記事
    • 評価用設計ファイル
    • よく聞かれる質問
    • すべて
      TickIcon
    • 日本語
    • English
    • 中国語
    resetfilter

    絞り込みを解除

    データシート

    1

    PDF Vector

    PDF

    更新 11/12/2020
    English

    AD9228: Quad, 12-Bit, 40/65 MSPS Serial LVDS 1.8 V A/D Converter Data Sheet (Rev.G)

    PDFファイルを開く

    redirect
    1.47 M
    download

    PDFをダウンロード

    アプリケーション・ノート

    45

    PDF Vector

    pdf

    更新 01/01/2000
    日本語
    高速A/Dコンバータ（ADC）のテストと評価について (Rev.AN-835) redirect icon

    PDF Vector

    pdf

    更新 11/09/2007
    English
    AN-808: Multicarrier CDMA2000 Feasibility (Rev.0) redirect icon

    1535 kB

    download

    PDFをダウンロード

    PDF Vector

    pdf

    更新 11/09/2007
    中国語
    Multicarrier CDMA2000 Feasibility (Rev.AN-808) redirect icon

    1535 kB

    download

    PDFをダウンロード

    PDF Vector

    pdf

    更新 09/20/2006
    English
    AN-812: MicroController-Based Serial Port Interface (SPI) Boot Circuit (Rev.0) redirect icon

    441 kB

    download

    PDFをダウンロード

    PDF Vector

    pdf

    更新 09/20/2006
    中国語
    AN-812: 基于微控制器的串行端口接口(SPI®)启动电路 (Rev.0) redirect icon

    309 kB

    download

    PDFをダウンロード

    PDF Vector

    PDF

    更新 12/14/2004
    English
    AN-715: A First Approach to IBIS Models: What They Are and How They Are Generated (Rev.0) redirect icon

    370.2 K

    download

    PDFをダウンロード

    PDF Vector

    pdf

    更新 12/14/2004
    中国語
    AN-715: 走近IBIS模型：什么是IBIS模型？它们是如何生成的？ (Rev.0) redirect icon

    370 kB

    download

    PDFをダウンロード

    PDF Vector

    pdf

    更新 02/14/2015
    English
    AN-586: LVDS Outputs for High Speed A/D Converters (Rev.0) redirect icon

    207 kB

    download

    PDFをダウンロード

    PDF Vector

    pdf

    更新 09/22/2006
    中国語
    AN-586: 高速模数转换器的LVDS数据输出[中文版] (Rev.0) redirect icon

    307 kB

    download

    PDFをダウンロード

    PDF Vector

    pdf

    更新 09/22/2006
    日本語
    AN-586: 高速A/DコンバータのためのLVDSデータ出力 (Rev.0) redirect icon

    207 kB

    download

    PDFをダウンロード

    PDF Vector

    pdf

    更新 02/14/2015
    English
    AN-282: Fundamentals of Sampled Data Systems redirect icon

    2131 kB

    download

    PDFをダウンロード

    PDF Vector

    pdf

    更新 11/09/2007
    中国語
    AN-282: 采样数据系统基本原理[中文版] (Rev.A) redirect icon

    1559 kB

    download

    PDFをダウンロード

    PDF Vector

    pdf

    更新 02/14/2015
    日本語
    AN-282: サンプル・データ・システムの基本 redirect icon

    1606 kB

    download

    PDFをダウンロード

    PDF Vector

    pdf

    更新 11/09/2007
    English
    AN-737: How ADIsimADC Models an ADC (Rev.B) redirect icon

    373 kB

    download

    PDFをダウンロード

    PDF Vector

    pdf

    更新 11/09/2007
    中国語
    AN-737: 如何用ADIsimADC完成ADC建模 (Rev.B) redirect icon

    373 kB

    download

    PDFをダウンロード

    PDF Vector

    pdf

    更新 11/09/2007
    日本語
    AN-737: ADIsimADCによるADCモデリングの方法 (Rev.B) redirect icon

    615 kB

    download

    PDFをダウンロード

    PDF Vector

    PDF

    更新 02/14/2015
    English
    AN-501: Aperture Uncertainty and ADC System Performance (Rev.A) redirect icon

    227.66 K

    download

    PDFをダウンロード

    PDF Vector

    pdf

    更新 11/29/2004
    中国語
    AN-501: 孔径不确定度与ADC系统性能[中文版] (Rev.A) redirect icon

    227 kB

    download

    PDFをダウンロード

    PDF Vector

    pdf

    更新 11/29/2004
    日本語
    AN-501: アパーチャ不確定性とADCシステム性能 (Rev.A) redirect icon

    212 kB

    download

    PDFをダウンロード

    PDF Vector

    PDF

    更新 02/14/2015
    English
    AN-756: Sampled Systems and the Effects of Clock Phase Noise and Jitter (Rev.0) redirect icon

    291.7 K

    download

    PDFをダウンロード

    PDF Vector

    pdf

    更新 12/02/2004
    中国語
    AN-756: 系统采样以及时钟相位噪声和抖动的影响[中文版] (Rev.0) redirect icon

    808 kB

    download

    PDFをダウンロード

    PDF Vector

    pdf

    更新 04/18/2008
    日本語
    AN-756: サンプル化システムに及ぼすクロック位相ノイズとジッタの影響 (Rev.0) redirect icon

    359 kB

    download

    PDFをダウンロード

    PDF Vector

    pdf

    更新 02/14/2015
    English
    AN-345: Grounding for Low-and-High-Frequency Circuits redirect icon

    455 kB

    download

    PDFをダウンロード

    PDF Vector

    pdf

    更新 12/06/2004
    中国語
    AN-345: 低频和高频电路接地 redirect icon

    823 kB

    download

    PDFをダウンロード

    PDF Vector

    pdf

    更新 12/06/2004
    日本語
    AN-345: 低周波回路と高周波回路のグラウンド設計 redirect icon

    491 kB

    download

    PDFをダウンロード

    PDF Vector

    pdf

    更新 02/14/2015
    English
    AN-827: A Resonant Approach to Interfacing Amplifiers to Switched-Capacitor ADCs (Rev.0) redirect icon

    203 kB

    download

    PDFをダウンロード

    PDF Vector

    pdf

    更新 11/09/2007
    中国語
    AN-827: 放大器与开关电容ADC接口的匹配方法[中文版] (Rev.0) redirect icon

    783 kB

    download

    PDFをダウンロード

    PDF Vector

    pdf

    更新 11/09/2007
    日本語
    AN-827: 共振方式によるアンプとスイッチド・キャパシタADCのインターフェース (Rev.0) redirect icon

    351 kB

    download

    PDFをダウンロード

    PDF Vector

    pdf

    更新 11/29/2004
    English
    AN-741: Little Known Characteristics of Phase Noise (Rev.0) redirect icon

    1679 kB

    download

    PDFをダウンロード

    PDF Vector

    pdf

    更新 11/29/2004
    中国語
    AN-741: 鲜为人知的相位噪声特性 redirect icon

    359 kB

    download

    PDFをダウンロード

    PDF Vector

    pdf

    更新 11/29/2004
    日本語
    AN-741: 位相ノイズの知られざる特性 (Rev.0) redirect icon

    1076 kB

    download

    PDFをダウンロード

    PDF Vector

    HTML

    更新 07/01/2020
    English
    AN-835: Understanding High Speed ADC Testing and Evaluation redirect icon

    PDF Vector

    HTML

    更新 07/01/2020
    中国語
    AN-835：高速ADC测试和评估 redirect icon

    PDF Vector

    HTML

    更新 07/01/2020
    日本語
    AN-835:高速A/D コンバータ（ADC）のテストと評価について redirect icon

    PDF Vector

    HTML

    更新 01/12/2012
    English
    AN-1142: Techniques for High Speed ADC PCB Layout redirect icon

    PDF Vector

    HTML

    更新 01/12/2012
    中国語
    AN-1142:高速ADC PCB布局布线技巧 redirect icon

    PDF Vector

    HTML

    更新 01/12/2012
    日本語
    AN-1142: 高速 ADC 用プリント基板のレイアウト・テクニック redirect icon

    PDF Vector

    HTML

    更新 09/10/2020
    English
    AN-742: Frequency Domain Response of Switched Capacitor ADCs redirect icon

    PDF Vector

    HTML

    更新 09/10/2020
    日本語
    AN-742: スイッチド・キャパシタADC の周波数領域応答 redirect icon

    PDF Vector

    HTML

    更新 08/18/2020
    English
    AN-905: VisualAnalog™ Converter Evaluation Tool Version 1.0 User Manual redirect icon

    PDF Vector

    HTML

    更新 08/18/2020
    中国語
    AN-905: VisualAnalog™转换器评估工具1.0版用户手册 redirect icon

    PDF Vector

    HTML

    更新 08/18/2020
    日本語
    AN-905: VisualAnalog™コンバータ評価用ツールVer 1.0ユーザ・マニュアル redirect icon

    PDF Vector

    HTML

    更新 09/01/2007
    English
    AN-935: Designing an ADC Transformer-Coupled Front End redirect icon

    PDF Vector

    HTML

    更新 09/01/2007
    中国語
    AN-935:ADC 变压器耦合前端设计 redirect icon

    PDF Vector

    HTML

    更新 09/01/2007
    日本語
    AN-935:ADC トランス結合フロントエンドの設計 redirect icon

    ユーザ・ガイド

    1

    PDF Vector

    WIKI

    更新 05/23/2022
    English
    Evaluating the AD9228/AD9259/AD9287 Analog-to-Digital Converters redirect icon

    技術記事

    1

    PDF Vector

    URL

    更新 07/13/2007
    English
    Matching An ADC To A Transformer redirect icon

    評価用設計ファイル

    3

    PDF Vector

    zip

    更新 07/12/2007
    English
    AD9219/AD9228/AD9259/AD9287 Gerber Files redirect icon

    839 kB

    download

    PDFをダウンロード

    PDF Vector

    zip

    更新 07/12/2007
    中国語
    AD9219/AD9228/AD9259/AD9287 Gerber 文件 redirect icon

    839 kB

    download

    PDFをダウンロード

    PDF Vector

    xls

    更新 07/13/2006
    English
    AD9212/19/22/28/52/59/87 LFCSP Analog Input S-Parameter Data (Rev.A) redirect icon

    1004 kB

    download

    PDFをダウンロード

    よく聞かれる質問

    1

    PDF Vector

    HTML

    更新 03/20/2018
    日本語
    FAQ redirect icon

    この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

    利用上の注意

    close icon

    アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


    本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

    なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

    ドキュメント

    ドキュメント

    技術資料 23
    show more Icon

    データシート 1

    AD9228: Quad, 12-Bit, 40/65 MSPS Serial LVDS 1.8 V A/D Converter Data Sheet (Rev.G)

    ユーザ・ガイド 1

    Evaluating the AD9228/AD9259/AD9287 Analog-to-Digital Converters

    アプリケーション・ノート 17

    高速A/Dコンバータ（ADC）のテストと評価について (Rev.AN-835)
    AN-586: 高速A/DコンバータのためのLVDSデータ出力 (Rev.0)
    AN-282: サンプル・データ・システムの基本
    AN-737: ADIsimADCによるADCモデリングの方法 (Rev.B)
    AN-501: アパーチャ不確定性とADCシステム性能 (Rev.A)
    AN-756: サンプル化システムに及ぼすクロック位相ノイズとジッタの影響 (Rev.0)
    AN-345: 低周波回路と高周波回路のグラウンド設計
    AN-827: 共振方式によるアンプとスイッチド・キャパシタADCのインターフェース (Rev.0)
    AN-741: 位相ノイズの知られざる特性 (Rev.0)
    AN-835:高速A/D コンバータ（ADC）のテストと評価について
    AN-1142: 高速 ADC 用プリント基板のレイアウト・テクニック
    AN-742: スイッチド・キャパシタADC の周波数領域応答
    AN-905: VisualAnalog™コンバータ評価用ツールVer 1.0ユーザ・マニュアル
    AN-935:ADC トランス結合フロントエンドの設計
    AN-808: Multicarrier CDMA2000 Feasibility (Rev.0)
    AN-812: MicroController-Based Serial Port Interface (SPI) Boot Circuit (Rev.0)
    Software Download (zip, 21,702,560 bytes)
    AN-715: A First Approach to IBIS Models: What They Are and How They Are Generated (Rev.0)

    技術記事 1

    Matching An ADC To A Transformer

    評価用設計ファイル 2

    AD9219/AD9228/AD9259/AD9287 Gerber Files
    AD9212/19/22/28/52/59/87 LFCSP Analog Input S-Parameter Data (Rev.A)
    AN-742: Frequency Domain Response of Switched-Capacitor ADCs

    よく聞かれる質問 1

    FAQ
    アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
    製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
    AD9228ABCPZ-40 48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP) external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    AD9228ABCPZ-65 48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP) external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    AD9228ABCPZRL7-40 48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP) external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    AD9228ABCPZRL7-65 48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP) external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link

    モデルでフィルタ

    reset

    絞り込み条件をリセット

    製品モデル

    製品ライフサイクル

    PCN

    6 9, 2021

    - 20_0126

    Conversion of Select Sizes LFCSP Products from Punched to Sawn and Transfer of Assembly Site to ASE Korea

    AD9228ABCPZ-40

    製造中

    AD9228ABCPZ-65

    製造中

    AD9228ABCPZRL7-40

    製造中

    AD9228ABCPZRL7-65

    製造中

    pdf

    PCN20_0126_Form

    external-icon

    pdf

    Qualification Results Summary

    external-icon

    xls

    Material_Report

    Download

    pdf

    Detailed Change Description

    external-icon

    pdf

    Package Outline Drawing

    external-icon

    pdf

    Package Outline Drawing

    external-icon

    pdf

    Qualification Results Summary

    external-icon

    pdf

    Qualification Results Summary

    external-icon

    pdf

    Qualification Results Summary

    external-icon

    pdf

    Qualification Results Summary

    external-icon

    9 13, 2017

    - 16_0077

    CANCELLED: Conversion of Select 4x4, 5x5, 6x6 and 7x7mm LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE Korea.

    AD9228ABCPZ-40

    製造中

    AD9228ABCPZ-65

    製造中

    AD9228ABCPZRL7-40

    製造中

    AD9228ABCPZRL7-65

    製造中

    pdf

    PCN16_0077_Form

    external-icon

    xls

    Material_Report

    Download

    Detailed Parts List

    Detailed Parts List

    pdf

    Package Outline Drawing

    external-icon

    pdf

    Detailed Change Description

    external-icon

    pdf

    Qualification Results Summary

    external-icon

    モデルでフィルタ

    reset

    絞り込み条件をリセット

    製品モデル

    製品ライフサイクル

    PCN

    6 9, 2021

    - 20_0126

    arrow down

    Conversion of Select Sizes LFCSP Products from Punched to Sawn and Transfer of Assembly Site to ASE Korea

    AD9228ABCPZ-40

    製造中

    AD9228ABCPZ-65

    製造中

    AD9228ABCPZRL7-40

    製造中

    AD9228ABCPZRL7-65

    製造中

    pdf

    PCN20_0126_Form

    external-icon

    pdf

    Qualification Results Summary

    external-icon

    xls

    Material_Report

    Download

    pdf

    Detailed Change Description

    external-icon

    pdf

    Package Outline Drawing

    external-icon

    pdf

    Package Outline Drawing

    external-icon

    pdf

    Qualification Results Summary

    external-icon

    pdf

    Qualification Results Summary

    external-icon

    pdf

    Qualification Results Summary

    external-icon

    pdf

    Qualification Results Summary

    external-icon
    9 13, 2017

    - 16_0077

    arrow down

    CANCELLED: Conversion of Select 4x4, 5x5, 6x6 and 7x7mm LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE Korea.

    AD9228ABCPZ-40

    製造中

    AD9228ABCPZ-65

    製造中

    AD9228ABCPZRL7-40

    製造中

    AD9228ABCPZRL7-65

    製造中

    pdf

    PCN16_0077_Form

    external-icon

    xls

    Material_Report

    Download
    Detailed Parts List
    Detailed Parts List

    pdf

    Package Outline Drawing

    external-icon

    pdf

    Detailed Change Description

    external-icon

    pdf

    Qualification Results Summary

    external-icon
    評価用キット

    評価用キット 2

    reference details image

    HSC-ADC-EVALCZ

    FPGAベースのデータ・キャプチャ・キット

    zoom

    HSC-ADC-EVALCZ

    FPGAベースのデータ・キャプチャ・キット

    download icon

    ダウンロード

     print icon

    印刷
    HSC-ADC-EVALCZ
    FPGAベースのデータ・キャプチャ・キット

    機能と利点

    • FIFO深さ：64kB
    • シングル/マルチ・チャンネルADCで動作
    • VisualAnalog® ソフトウェアで使用
    • Virtex-4 FPGAベースのキット
    • ADCの評価ボードによってはインターフェース用のアダプタが必要になる場合があります。
    • 各チャンネルによりSPI制御 最大644 MSPS SDR / 800MSPS DDRのエンコード・レートでのプログラムが可能
    • 各チャンネルはDDRのエンコード・レート
    今すぐ購入 詳細を表示

    製品の詳細

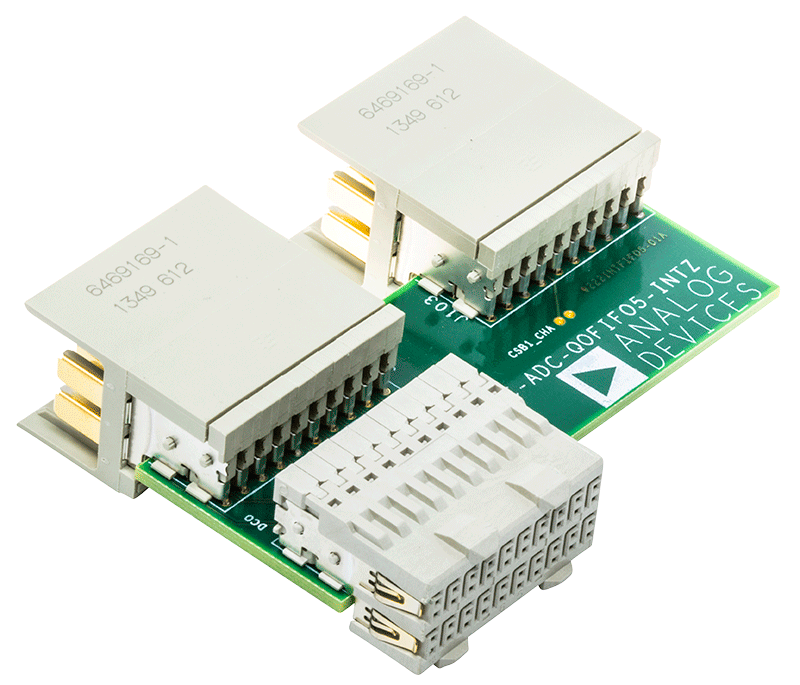

    HSC-ADC-EVALCZ 高速コンバータ評価用プラットフォームは、アナログ・デバイセズの高速 A/D コンバータ（ADC）評価用ボードからのデジタル・データのブロックをキャプチャする FPGA ベースのバッファ・メモリ・ボードを使用しています。このボードは、USB ポートを介して PC に接続し、VisualAnalog® とともに使用して、高速 ADC の性能を短時間で評価します。この評価用キットはセットアップが容易です。その他の必要な装置には、アナログ・デバイセズの高速 ADC 評価用ボード、信号源、クロック源などがあります。キットを接続して電源を投入すると、PC で即座に評価することができます。

    資料

    pdf icon

    PDF

    High Speed ADC USB FPGA Evaluation Kit, EVALC Download

    2.1 M

    すべて表示 Arrow image

    ソフトウェア

    pdf icon

    ZIP

    High Speed ADC SPI Control Software Download

    29.79 M

    pdf icon

    ZIP

    EVALC PC Board Gerber File reference design link

    pdf icon

    ZIP

    Microsoft .NET Framework 3.5 reference design link

    reference details image

    EVAL-AD9228

    AD9228 Evaluation Board

    zoom

    EVAL-AD9228

    AD9228 Evaluation Board

    download icon

    ダウンロード

     print icon

    印刷
    EVAL-AD9228
    AD9228 Evaluation Board
    今すぐ購入 詳細を表示

    製品の詳細

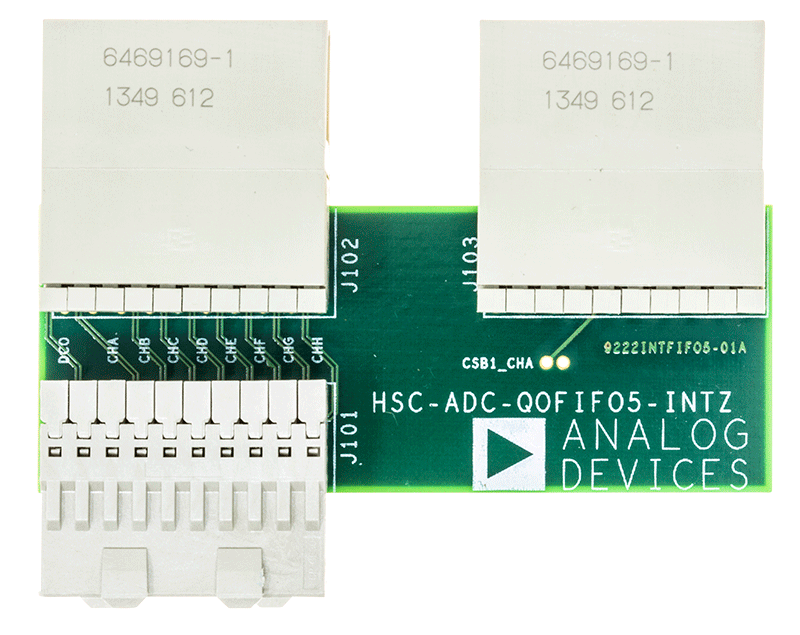

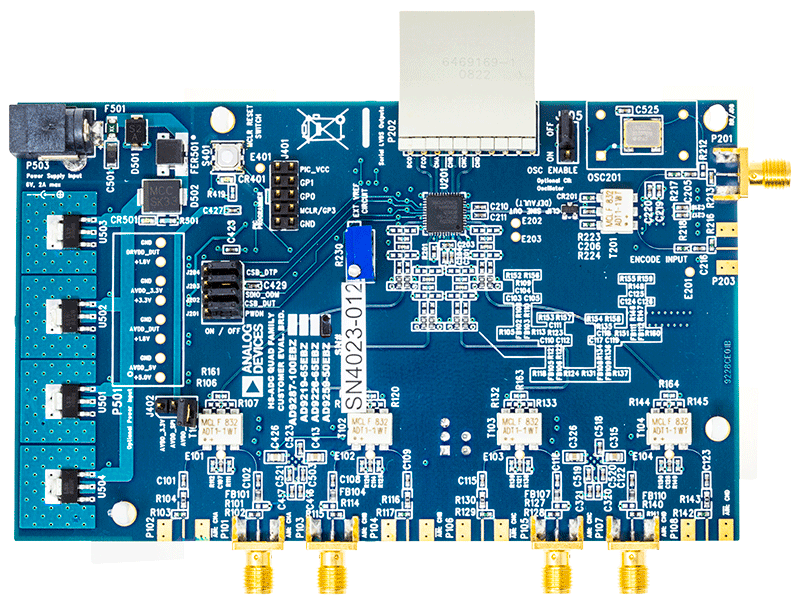

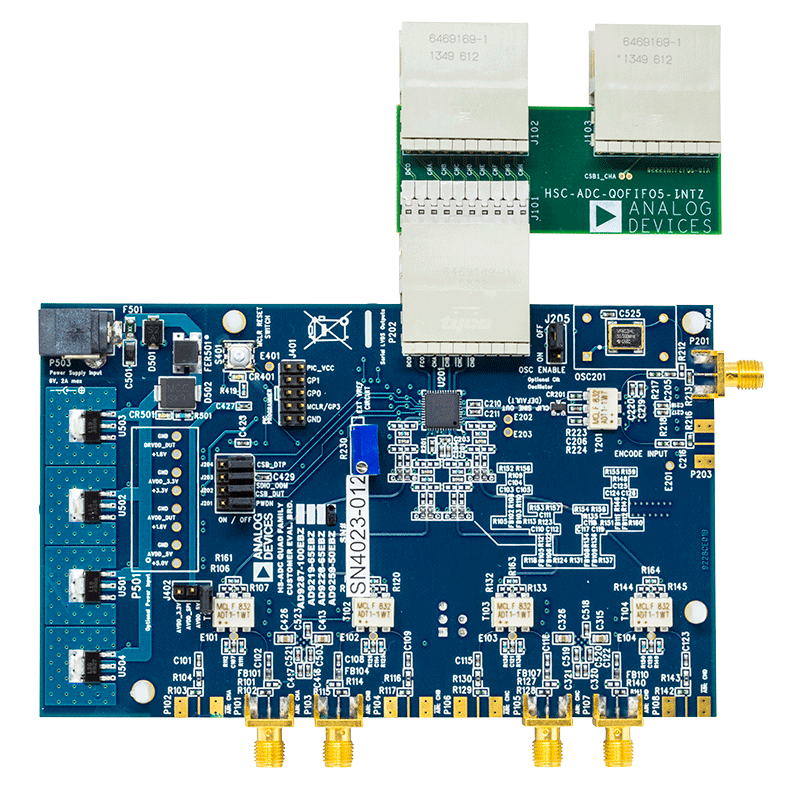

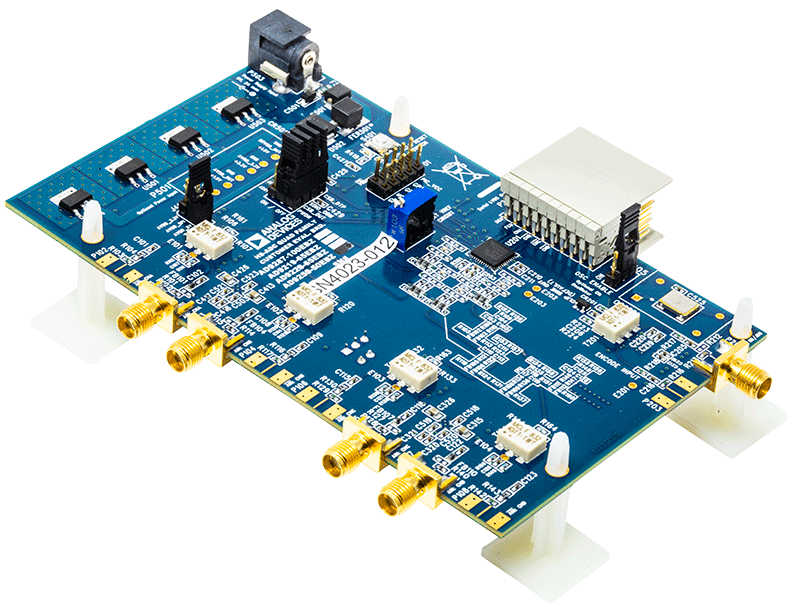

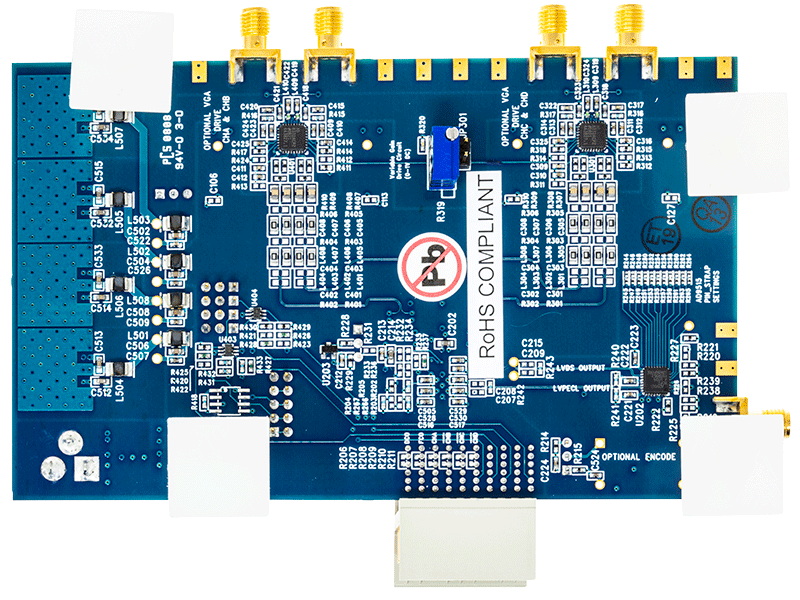

    The AD9228-65KITZ is an evaluation with interposer board for the AD9228, quad, 12-bit ADC. This reference design provides all of the support circuitry to operate devices in their various modes and configurations, It is designed to interface directly with the HSC-ADC-EVALCZ data capture card, allowing users to download captured data for analysis. The Visual Analog software package, which is used to interface with the device's hardware, allows users to download captured data for analysis with a user-friendly graphical interface. The SPI controller software package is also compatible with this hardware and allows the user to access the SPI programmable features of the AD9228.

    The AD9228 data sheet provides additional information related to device configuration and performance and should be consulted when using these tools. All documents and Visual Analog and SPI Controller are available at the High Speed ADC Evaluation Boards page. For additional information or questions, please email highspeed.converters@analog.com.

    資料

    pdf icon

    WIKI

    Evaluating the AD9228/AD9259/AD9287 Analog-to-Digital Converters reference design link

    pdf icon

    zip

    AD9219/AD9228/AD9259/AD9287 Gerber Files Download

    839 kB

    すべて表示 Arrow image

    評価用キット2

    evaluation kit item images

    HSC-ADC-EVALCZ

    FPGAベースのデータ・キャプチャ・キット
    evaluation kit item images

    EVAL-AD9228

    AD9228 Evaluation Board
    ツールおよびシミュレーション

    ツールおよびシミュレーション 4

    最近表示した製品

    製品の詳細
    ドキュメント
    ソフトウェアおよび製品のエコシステム
    評価用キット
    ツールおよびシミュレーション
    最新のディスカッション
