AD9219

10ビットA/Dコンバータ、40/65MSPS、1.8V、シリアルLVDS、クワッド

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$18.75
特長
  • 1個のパッケージに4個のADCを内蔵
  • チャンネル当たりのADCの消費電力:94mW(65MSPS時)
  • SNR:60dB(ナイキスト周波数まで)
  • ENOB:9.7ビット
  • SFDR:78dBc(ナイキスト周波数まで)
  • 優れた直線性:
    -DNL=±0.2LSB(typ)
    -INL=±0.3LSB(typ)
  • シリアルLVDS(デフォルトでANSI-644)
    -低消費電力、信号低減オプション(IEEE1596.3標準に類似)
  • 315MHzのフルパワー・アナログ入力帯域幅
  • 2Vp-pの入力電圧範囲
  • 1.8V電源動作
  • シリアル・ポート制御
    フルチップ/個別チャンネル・パワーダウン・モード
    柔軟なビット方向性の制御
    カスタムまたは内蔵のデジタル・テスト・パターン生成機能
    プログラマブルなクロックとデータのアライメント
    プログラマブルな出力分解能
    スタンバイ・モード
製品概要
show more Icon

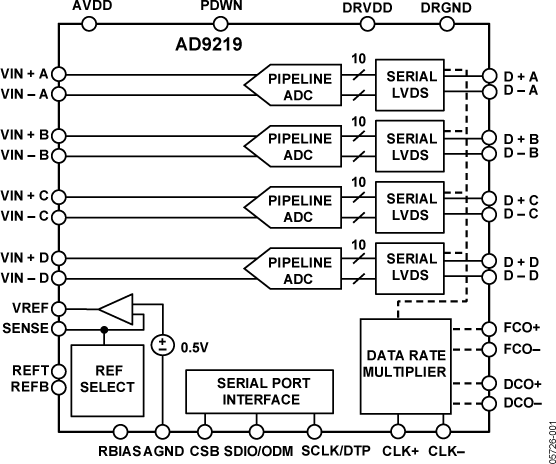

AD9219は、トラック&ホールド回路を内蔵するクワッド10ビット、65MSPSのA/Dコンバータ(ADC)で、低価格、低消費電力、小型化、使いやすさを実現するように設計されています。最大65MSPSの変換レートで動作します。小さいパッケージ・サイズが非常に重要で、かつ優れた動的性能と低消費電力が要求されるアプリケーションに最適です。

フル性能で動作するためには、1.8Vの単電源とTTL/CMOS/LVDS互換のサンプル・レート・クロックを必要とします。ほとんどののアプリケーションでは電圧リファレンスやドライバ部品を外付けする必要がありません。

サンプル・レート・クロックを自動的に逓倍し、適切なLVDSシリアル・データレートが得られます。出力でデータを取り込むためのデータ・クロック(DCO)と新しい出力バイトを信号で表示するためのフレーム・クロック(FCO)トリガを備えています。チャンネルを個別にパワーダウンでき、全チャンネルをイネーブルにすると、消費電力を10mW(typ)未満に抑えられます。

AD9219は、最大の柔軟性と最小のシステム・コストを実現するための機能をいくつか備えています。クロックとデータをプログラマブルに調整する機能や、デジタル・テスト・パターンをプログラマブルに生成する機能などがあります。使用できるデジタル・テスト・パターンには、内蔵の決定論的/疑似ランダム・パターンや、シリアル・ポート・インターフェース(SPI)から入力されるユーザ定義のカスタム・テスト・パターンなどがあります。

AD9219は鉛フリーの48ピンLFCSPパッケージを採用し、-40~+85℃の工業用温度範囲で仕様規定されています。

製品のハイライト

  1. 小型、小スペースのパッケージに小フットプリント、4個のADCを内蔵
  2. 5MSPSでチャンネル当たり94mWの低消費電力
  3. 使い易さ:データ・クロック出力(DCO)は最大390MHzで動作し、ダブル・データレート動作(DDR)をサポート
  4. 柔軟性に富んだ使い勝手:SPIコントロールは、特定のシステム条件を満たす各種の柔軟な機能を提供
  5. ピン互換ファミリー:AD9287(8ビット)、AD9228(12ビット、AD9259(14ビット)

アプリケーション

  • 医療用画像処理、非破壊超音波装置
  • 携帯用超音波、デジタル・ビームフォーミング・システム
  • 直交無線受信機
  • ダイバーシティ無線受信機
  • テープ・ドライブ
  • オプティカル・ネットワーキング
  • 各種テスト装置
