AD9200: 10ビットCMOS A/D コンバータ、20MSPS 、80 mW (Rev. A)9/22/2008PDF505 kB
製品概要
機能と利点
- AD876とピン互換
- 消費電力：80mW（3V電源）
- 2.7～5.5Vの電源動作
- 微分非直線性：0.5LSB
- パワーダウン（スリープ）モード
- スリーステート出力
- アウト・オブ・レンジ・インジケータ
- 内蔵のクランプ機能（DC再生）
- 調整可能なオンチップ電圧リファレンス
- 135MHzまでのIFアンダーサンプリング
製品概要
AD9200は、オンチップのサンプル＆ホールド・アンプと電圧リファレンスを内蔵したモノリシック、単電源動作の10ビット、20MSPS A/Dコンバータです。データレートが20MSPSのマルチステージの差動パイプライン・アーキテクチャを採用しており、全動作温度範囲でノー・ミスコードを保証します。
入力は、画像処理と通信両方のシステムの開発を容易にするように設計されています。ユーザは各種の入力範囲とオフセットを選択し、入力をシングルエンドまたは差動で駆動することができます。

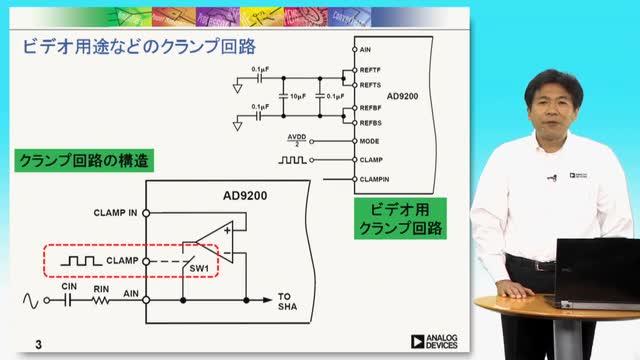

サンプル＆ホールド・アンプ（SHA）は、連続的なチャンネルでフルスケール電圧レベルをスイッチする多重化システム、またナイキスト・レートおよびそれを超える周波数でのシングル・チャンネル入力サンプリングの両方に適しています。内蔵のクランプ回路（AD9200ARS、AD9200KST）を使用して、AC結合の入力信号を事前に決定済みのレベルにシフトすることが可能です。ダイナミック性能も優れています。
プログラマブル電圧リファレンスを内蔵していますが、アプリケーションのDC精度および温度ドリフト条件に適合するように、外部電圧リファレンスを選択することも可能です。
1つのクロック入力のみを使用して、内部変換サイクルのすべてを制御します。デジタル出力データは、ストレート・バイナリの出力フォーマットで表されます。アウト・オブ・レンジ（OTR）信号はオーバーフロー状態を示し、最上位ビットとともに使用して、ローまたはハイのオーバーフローを区別します。
2.7～5.5Vの電圧範囲の電源動作が可能であり、高速の携帯型アプリケーションでの低消費電力動作に最適です。
工業用温度範囲（－40～＋85℃）と商用温度範囲（0～＋70℃）で仕様が規定されています。
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
AN-905: VisualAnalog™コンバータ評価用ツールVer 1.0ユーザ・マニュアル8/18/2020
-
AN-282: サンプル・データ・システムの基本2/14/2015PDF1606 kB
-
AN-756: サンプル化システムに及ぼすクロック位相ノイズとジッタの影響 (Rev. 0)4/18/2008PDF359 kB
-
AN-737: ADIsimADCによるADCモデリングの方法 (Rev. B)11/9/2007PDF615 kB
-
AN-935: ADCトランス結合フロントエンドの設計 (Rev. 0)10/8/2007PDF674 kB
-
AN-835: 高速A/Dコンバータ（ADC）のテストと評価について (Rev. 0)12/11/2006PDF1039 kB
-
AN-715: A First Approach to IBIS Models: What They Are and How They Are Generated (Rev. 0)12/14/2004PDF370K
-
AN-345: 低周波回路と高周波回路のグラウンド設計12/6/2004PDF491 kB
-
AN-501: アパーチャ不確定性とADCシステム性能 (Rev. A)11/29/2004PDF212 kB
-
AN-741: 位相ノイズの知られざる特性 (Rev. 0)11/29/2004PDF1076 kB
-
AN-302: Exploit Digital Advantages in an SSB Receiver1/1/2000PDF417 kB
-
高速A/Dコンバータ（ADC）のテストと評価について (Rev. AN-835)1/1/2000PDF
-
FAQ7/26/2017
-
AD9200 20Msps 差動パイプライン型 10ビット 低消費電力ADコンバータ11/28/2018
