製品概要

機能と利点

  • JESD204B(サブクラス1およびサブクラス0)コーディング・シリアル・デジタル出力
    • レーン・レート:最大15Gbps
  • 1GSPSでの全消費電力:1.6W
    • ADCチャンネルあたり400mW
  • SFDR:71dBFS(611MHz、入力範囲:1.44Vp-p)
  • S/N比:48.6dBFS(611MHz、入力範囲:1.44Vp-p)
  • SINAD:48.5dBFS(611MHz、入力範囲:1.44Vp-p)
  • DC動作電源電圧:0.9V、1.8V、2.5V
  • ノー・ミス・コード
  • 内部ADC電圧リファレンス
  • アナログ入力バッファ
  • オンチップのディザリングにより小信号の直線性を改善
  • 柔軟な差動入力範囲
    • 1.44Vp-p~2.16Vp-p(デフォルト値1.44Vp-p)
  • アナログ入力フルパワー帯域幅:1.4GHz
  • 高速検出ビットによる効率的なAGC実装
  • 差動クロック入力
  • 分周比が1、2、4、または8のインテジャー・クロック
  • オンチップ温度ダイオード
  • 柔軟なJESD204Bレーン構成

製品概要

AD9094は、8ビット、1GSPSクワッドA/Dコンバータ(ADC)です。低消費電力、小型、使いやすさを考慮して設計された、オンチップ・バッファとサンプル&ホールド回路を備えたデバイスです。最大で1.4GHzの広帯域幅アナログ信号をサンプリングできるように設計されています。AD9094は、広い入力帯域幅、高いサンプリング・レート、高い動作直線性、低消費電力を小型パッケージで実現できるように最適化されています。

クワッドADCコアは、マルチステージの差動パイプラン・アーキテクチャを採用し、出力誤差補正ロジックを内蔵しています。各ADCの入力帯域幅は広く、選択可能な多様な入力範囲をサポートしています。また、電圧リファレンスを内蔵しているので設計が容易になります。アナログ入力とクロック信号は差動入力です。

中間周波数(IF)レシーバー出力の各ペアは、サンプル・レートと受信ロジック・デバイスの許容レーン・レートに応じて、JESD204Bのサブクラス1またはサブクラス0に基づく高速シリアル出力の1レーンまたは2レーンのいずれかのレーン構成にすることができます。複数デバイスの同期は、SYSREF±、SYNCINB±AB、およびSYNCINB±CD入力ピンを通じてサポートされています。

AD9094には必要に応じて大幅な省電力を可能にする柔軟なパワーダウン・オプションがあります。パワーダウン・オプションをプログラムするには、1.8V対応のシリアル・ポート・インターフェース(SPI)を使用します。

AD9094は、鉛フリーの72ピン・リード・フレーム・チップ・スケール・パッケージ(LFCSP)を採用しており、−40°C~+105°Cのジャンクション温度範囲で動作するように仕様規定されています。本製品は1つまたは複数の米国特許または国際特許で保護されています。

このデータシートでは、PDWN/STBYなどの多機能ピンについては、全機能を示すピン名で表記するか、特定の機能のみ該当するような説明箇所では、PDWNのように1つのピン機能だけを表記していることに注意してください。

製品のハイライト

  1. チャンネルあたりの消費電力が少ない。
  2. 最大15GbpsのJESD204Bレーン・レートをサポート。
  3. フルパワー帯域幅が広く、最大1.4GHzの信号のIFサンプリングに対応。
  4. バッファ入力により、フィルタの設計と実装が容易。
  5. 内蔵の4個の広帯域デシメーション・フィルタと数値制御発振器(NCO)ブロックにより、マルチバンド・レシーバーをサポート。
  6. プログラマブルな高速オーバーレンジ検出。
  7. システム温度管理用のオンチップ温度ダイオード。

アプリケーション

  • レーザによるイメージング、検知、および測距(探知装置)
  • 通信
  • デジタル・オシロスコープ(DSO)
  • 超広帯域衛星レシーバー
  • 計測器

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

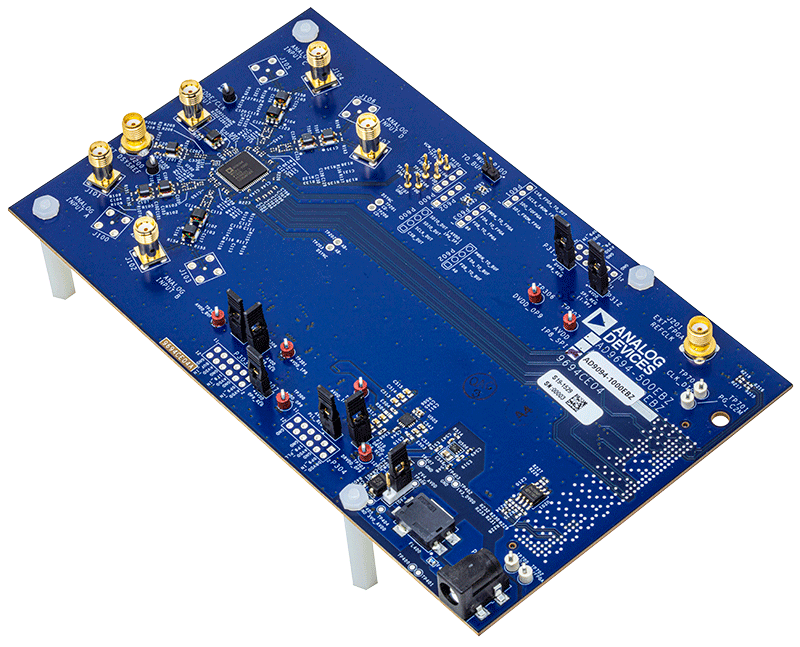

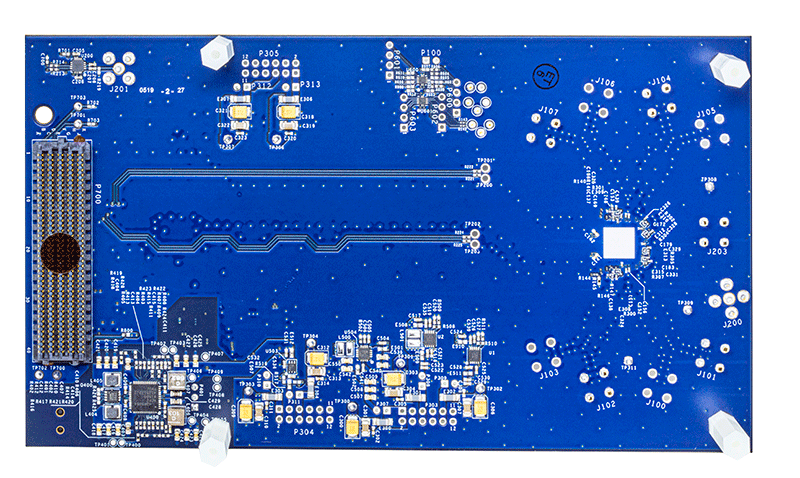

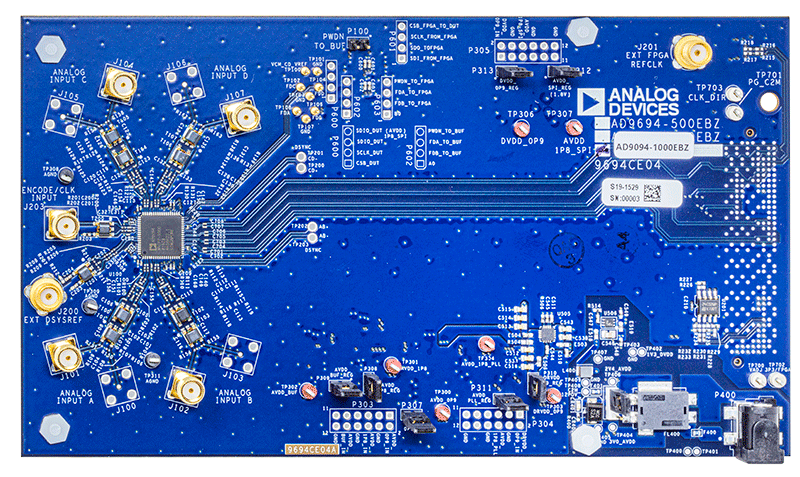

評価キット (1)

おすすめ製品

AD9094 コンパニオン製品

推奨 Clock Distribution Device

推奨 クロック生成デバイス

設計リソース

アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

製品番号 材料宣誓書(MD) 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
AD9094BCPZ-1000 材料宣誓書(MD) 信頼性データ 72-Lead LFCSP (10mm x 10mm w/ EP)
AD9094BCPZRL7-1000 材料宣誓書(MD) 信頼性データ 72-Lead LFCSP (10mm x 10mm w/ EP)
