製品概要
機能と利点
- 210℃での動作用として設計
- 低ノイズ：
入力ノイズ：1nV/√Hz
出力のイズ：45nV/√Hz - 高いCMRR性能：
126dB（min）＠G=100
80dB（min）5kHzまで＠G=1
詳細はデータシートをご参照ください。 - AD8229-KGDのデータシート（英語pdf）はこちらからダウンロードできます
- KNOWN GOOD DIEでの供給も可能で、データシート上の仕様は完全に保証されています
製品概要
AD8229は、超低ノイズの計装アンプで、高コモンモード電圧で高温の環境下で小さな信号を計測するように設計されています。

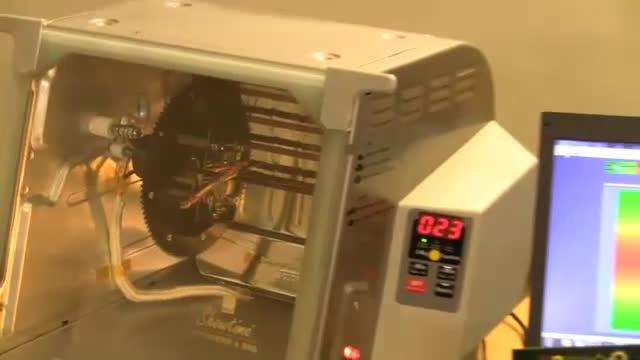

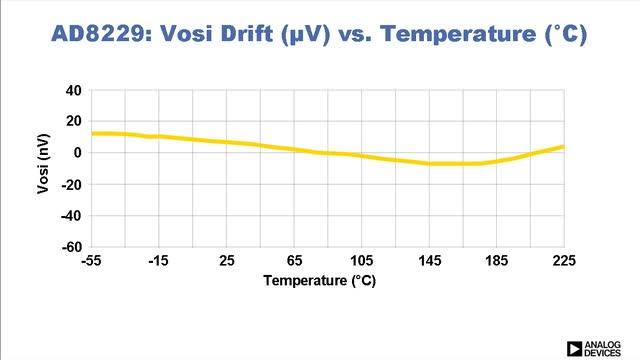

AD8229は高温動作用に設計されています。プロセスは誘電体分離で高温での寄生リーク電流を防ぎます。設計アーキテクチャは高温での低VBE電圧を補正するために選ばれました。
AD8229は、極めて小さな信号の測定に優れています。業界最先端の入力ノイズ性能（1nV/√Hz）を提供します。AD8229の持つ高いCMRR性能は、収集したデータから不要な信号を除去します。CMRRはゲインの増加に伴って増加しますので、最も必要とされるような時に高い除去性能を提供します。AD8229は、入手可能な、最も高速の計装アンプの1つです。その電流フィードバック・アーキテクチャは、高ゲインであっても広帯域幅（例えば1.2MHz＠G=100）を提供します。 設計には、大きな入力過渡電圧後のセトリング時間を改善するような回路が含まれています。AD8229は、優れた歪性能を持つように設計されているため、振動解析のような厳しいアプリケーションに用いることも出来ます。
ゲインは、1つの抵抗器を使って、1～1000に設定できます。リファレンス・ピンは、出力電圧をオフセットさせるように使うことが出来ます。この特長はA/Dコンバータとインターフェースするときに役立てることができます。
最も要求されるアプリケーション向けとして、AD8229は8ピン・サイド・ブレーズ・セラミックDIP（SBDIP）パッケージで供給されます。スペースに厳しいアプリケーション向けとしてAD8229は8ピン・プラスティックSOICでも供給されています。
また、AD8229はKnown Good Die（KGD）形状でも入手可能となっています。
アプリケーション
- 地下穴用計測器
- 厳しい環境下でのデータ・アクイジション
- 排気ガス計測
- 振動解析
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

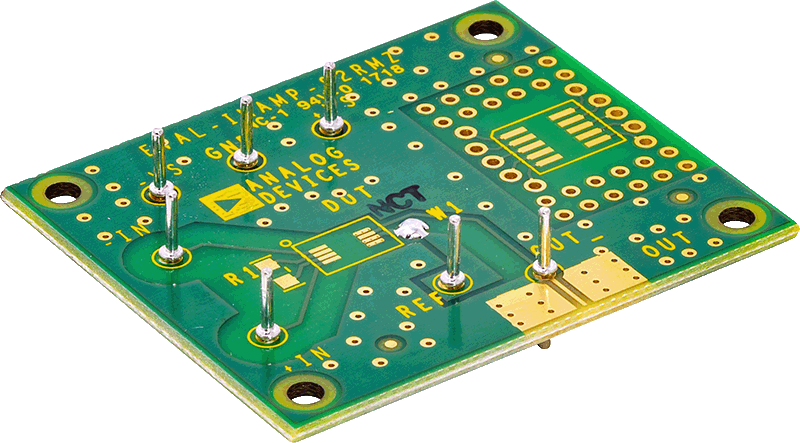

評価キット (1)
