製品概要
機能と利点
- 高い同相電圧範囲：5V電源時で－8～＋28V
- 動作温度範囲：－40～＋125℃
- 電源電圧範囲：3.5V～12V
詳細はデータシートをご参照ください。
- AD8202-KGDのデータシート（英語pdf）はこちらからダウンロードできます
- KNOWN GOOD DIEでの供給も可能で、データシート上の仕様は完全に保証されています

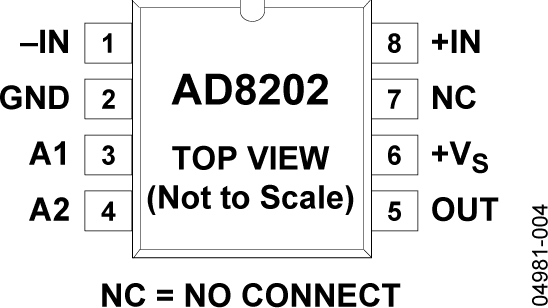

製品概要
AD8202は、単電源のディファレンス・アンプで、大きなコモンモード電圧（CMV）上に現れる小さな差動電圧をローパス・フィルタリングし増幅します。入力コモンモード電圧範囲は、5V電源使用時では、-8V～+28Vに拡張されています。AD8202は、ダイまたはパッケージ形状で供給されます。MSOPとSOICパッケージ品は、-40℃～+125℃の広い温度範囲にわたって、仕様化されていますので、AD8202は多くの車載プラットホームとして使うには非常に適しています。
車載プラットホームでは、システム制御を向上させるため堅牢で高精度の要求があります。AD8202は優れたACおよびDC性能仕様を提供し、ユーザー･システムにおける誤差を最小化します。SOICパッケージでの代表的なオフセットとゲイン・ドリフトは、それぞれ0.3μV/℃および1ppm/℃となっています。MSOPパッケージでの代表的なオフセットとゲイン・ドリフトは、それぞれ2μV/℃および1ppm/℃となっています。また、この製品はDC～10kHz間で80dBのCMRR（min）を提供します。 AD8202の機能として、プリアンプA1の出力に外部100kΩの抵抗を付けられることがあります、これによってローパス・フィルタリングが可能となり、20倍以上のゲインを構築することが可能となります。
アプリケーション- トランスミッション制御
- デーゼル噴射制御
- エンジン・マネージメント
- 適応走行制御
- 車両ダイナミック制御
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
