製品概要
機能と利点
- AEC-Q100適合
- EMIフィルタを内蔵
- 高い入力コモンモード電圧範囲：
－2V～＋45V動作可能
－24V～＋80V破損なし - バッファ付き出力電圧
- ゲイン＝20V/V
- ローパス・フィルター（単極または2極）
- 広い動作温度範囲の8ピンµSOIC：－40℃～＋125℃
- 優れたACおよびDC性能
オフセット電圧：±1mV
ゲイン・ドリフト：－5ppm/℃（typ）
CMRR：80dB（min）＠DC～10kHz
製品概要
AD8208は単電源のディファレンス・アンプで、大きなコモンモード電圧上に現れる小さな差動電圧を増幅しローパス・フィルタリングするには理想的な製品です。入力コモンモード電圧範囲は、＋5V電源使用時では、－2V～＋45Vに拡張されています。AD8208はAEC-Q100仕様に適応しています。このアンプは、強化された入力過電圧保護、ESD保護およびEMIのフィルタリングを提供します。車載アプリケーションでは、システム制御を向上させるため堅牢で高精度の要求があります。AD8208は優れたACおよびDC性能仕様を提供し、アプリケーションにおける誤差を最小化します。代表的なオフセットとゲイン・ドリフトは、それぞれ5µV/℃および10ppm/℃以下となっています。また、この製品はDC～10kHz間で80dBのCMRR（min）を提供します。
AD8208の機能として、プリアンプ（A1）の出力に外部100kΩの抵抗を付けられることがあります、これによってローパス・フィルタリングが可能となり、20倍以上のゲインを構築することが可能となります。
アプリケーション
- ハイサイド電流検出
モータ制御
ソレノイド制御
パワー・マネージメント - ロー・サイド電流の検出
- 負荷（主にインダクティブ負荷）保護のための過電流検出
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
高精度アナログ・アプリケーションで誤差を低減する電磁干渉（EMI）フィルタリング1/1/2011 アナログ・ダイアログ
ツールおよびシミュレーション
SPICE Models
CIR
AD8208 SPICE Macro Model
3.86 K
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

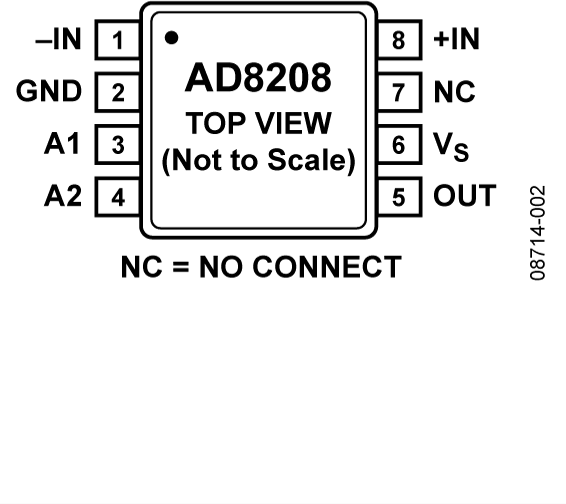

| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| AD8208WBRMZ | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| AD8208WBRMZ-R7 | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| AD8208WBRMZ-RL | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| AD8208WBRZ | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC | |
| AD8208WBRZ-R7 | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC | |
| AD8208WBRZ-RL | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC | |
| AD8208WHRMZ | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| AD8208WHRMZ-RL | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| AD8208WHRZ | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC | |
| AD8208WHRZ-RL | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC | |
| ウェハ・ファブリケーション・データ |
