  5. AD8139


製品概要

機能と利点

  • 完全差動
  • 低ノイズ
    • 2.25 nV/√Hz
    • 2.1 pA/√Hz
  • 低高調波歪み
    • 98 dBc SFDR @ 1 MHz
    • 85 dBc SFDR @ 5 MHz
    • 72 dBc SFDR @ 20 MHz
  • 高速性能
    • 410 MHz、3 dB BW(G = 1)
    • スルーレート: 800 V/µs
    • 0.01% へのセトリング時間: 45 ns
  • 出力平衡: 69 dB @ 1 MHz
  • DC CMRR: 80 dB
  • 低入力オフセット電圧:±0.5 mV(max)
  • 低入力オフセット電流: 0.5 µA(max)
  • 差動入出力
  • 差動/差動またはシングルエンド/差動変換動作
  • レール to レール出力
  • 調整可能な出力同相電圧
  • 広い電源電圧範囲: 5 V ~ 12 V
  • 小型 SOIC パッケージと 8 ピン LFCSP パッケージを採用

製品概要

AD8139は、レールtoレール出力を備えた超低ノイズ、高性能の差動アンプです。低いノイズ、高いSFDR、広い帯域幅によって、分解能が18ビットまでのA/Dコンバータ(ADC)の駆動用に最適です。AD8139は簡単に利用でき、しかも内部に同相帰還アーキテクチャを採用しているため、1本のピンに印加する電圧で出力同相電圧を制御できます。さらに、内部帰還ループによって、非常に優れた出力平衡を維持するとともに、偶数次の高調波歪み成分も抑えます。AD8139では、完全差動およびシングルエンド/差動変換のゲイン設定が簡単にできます。合計4つの抵抗で構成されるシンプルな外部帰還ネットワークによって、アンプのクローズド・ループ・ゲインを決定します。

AD8139は、アナログ・デバイセズ独自の第2世代XFCBプロセスで製造されており、わずか2.25nV/√Hzの低入力電圧ノイズで、低歪みを可能にします。

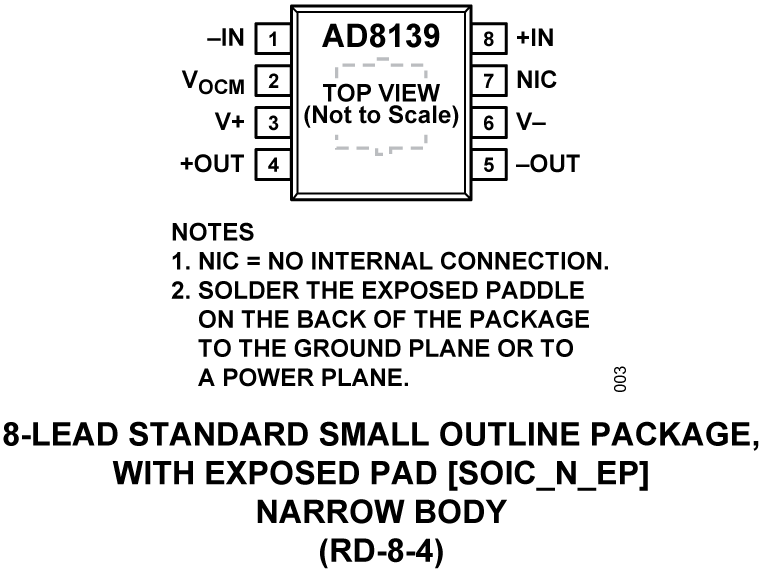

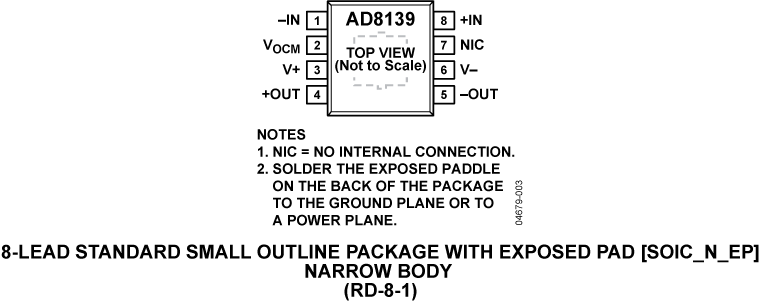

AD8139は、ボディの下側に露出パドル(EP)がある8ピンSOICパッケージと3 mm × 3 mm LFCSPで提供しています。-40~+125℃の拡張工業用温度範囲で動作が規定されています。

アプリケーション
  • 18ビットまでのADCドライバ
  • シングルエンド/差動変換器
  • 差動フィルタ
  • レベル・シフタ
  • 差動PCボード・ドライバ
  • 差動ケーブル・ドライバ

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

評価キット (1)

参考資料

  • すべてを表示 (15)
  • データシート (1)
  • アプリケーション・ノート (3)
  • ユーザ・ガイド (1)
  • FAQ (1)
  • チュートリアル (3)
  • セレクション・ガイド (1)
  • ビデオ (1)
  • ウェブキャスト (2)
  • 技術記事 (2)
  • ツールおよびシミュレーション

    高精度ADC ドライバ・ツール

    高精度ADCドライバ・ツールは、高精度ADCとドライバを組み合わせたときの性能をシミュレートするWebアプリケーションです。ドライバの選択、キックバックのセトリング、歪みの潜在的な問題を明らかにし、設計のトレードオフを短時間で評価できます。システム・ノイズ、歪み、ADC入力のセトリングについてシミュレーションと計算ができます。

    Precision ADC Driver Tool

    Sys-Parameters

    Sys-Parameter Models for Keysight Genesys

    Sys-Parameter models contain behavioral parameters, such as P1dB, IP3, gain, noise figure and return loss, which describe nonlinear and linear characteristics of a device.

    SPICE Models

    設計ツール

    ADI DiffAmpCalc™

    ADIの差動アンプ用設計ツール「ADI DiffAmpCalc」は、システム設計者の皆さまに、無料でダウンロードしてお使いいただけます。このツールは、これまで何時間もかかかっていた差動アンプの設計時間を数分に短縮します。

    ADIsimRF

    アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。

    設計リソース

    アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

    製品番号 材料宣誓書(MD) 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
    AD8139ACPZ-R2 材料宣誓書(MD) 信頼性データ 8-Lead LFCSP (3mm x 3mm w/ EP)
    AD8139ACPZ-REEL 材料宣誓書(MD) 信頼性データ 8-Lead LFCSP (3mm x 3mm w/ EP)
    AD8139ACPZ-REEL7 材料宣誓書(MD) 信頼性データ 8-Lead LFCSP (3mm x 3mm w/ EP)
    AD8139ARDZ 材料宣誓書(MD) 信頼性データ 8-Lead SOIC w/ EP
    AD8139ARDZ-REEL 材料宣誓書(MD) 信頼性データ 8-Lead SOIC w/ EP
    AD8139ARDZ-REEL7 材料宣誓書(MD) 信頼性データ 8-Lead SOIC w/ EP
