製品概要
機能と利点
|
|
製品概要

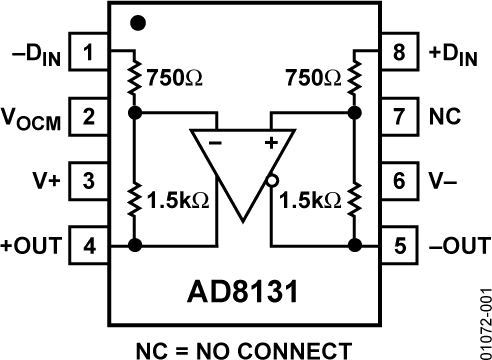

AD8131は、外付け部品不要な固定ゲイン2の差動またはシングルエンド入力／差動出力のドライバです。AD8131 は長いラインの信号駆動または差動入力ADC駆動に使うオペアンプの主要な進歩を表しています。AD8131はユニークな内部帰還機能を持っています。この機能は出力ゲインと位相を一致させて、10MHzで-60 dBのバランスを与え、EMI 放射と高調波を抑圧します。AD8131はADIの次世代XFCB バイポーラ・プロセスで製造され、 400 MHzの-3 dB 帯域幅を持ち、非常に小さい高調波歪みで差動信号を出力します。AD8131は、低価格のツイストペア・ケーブルまたは同軸ケーブルを使って高速信号を送信する差動ドライバです。AD8131は、アナログまたはデジタルのビデオ信号伝送、またはその他の高速データ伝送に使用することができます。AD8131 ドライバは、カテゴリ3 またはカテゴリ5 のツイストペア・ケーブルまたは同軸ケーブルを最小のライン減衰量で駆動することができます。AD8131は、ディスクリート・ライン・ドライバ・ソリューションと比べるとコストおよび性能を大幅に改善します。
AD8131はSOICパッケージまたはMSOP パッケージを採用し、-40°C～+125°Cで動作します。
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
AN-589: ディファレンス・アンプの性能最適化法 (Rev. 0)10/25/2010
-
AN-356: オペアンプの仕様を適用・測定するためのユーザーズ・ガイド3/29/2010
-
AN-692: 汎用高精度オペアンプ評価用ボード (Rev. A)12/4/2003
-
AN-357: オペアンプを使った積分器12/6/2002
-
AN-584: AD813xの使い方 (Rev. 0)10/14/2002
-
FAQ7/26/2017
-
Amplifiers for Video Distribution3/8/2008
-
High Speed Amplifiers Selection Table2/27/2008
ツールおよびシミュレーション
Sys-Parameters
Sys-Parameter Models for Keysight Genesys
Sys-Parameter models contain behavioral parameters, such as P1dB, IP3, gain, noise figure and return loss, which describe nonlinear and linear characteristics of a device.
SPICE Models
AD8131 SPICE Macro Models
設計ツール
ADIsimRF
アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| AD8131ARMZ | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| AD8131ARMZ-REEL | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| AD8131ARMZ-REEL7 | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| AD8131ARZ | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC | |
| AD8131ARZ-REEL | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC | |
| AD8131ARZ-REEL7 | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC | |
| ウェハ・ファブリケーション・データ |
