類似製品
ADA4891-2
Higher Bandwidth, Lower noise, low Ibias (CMOS), but reduced supply range (5V instead of 10V)
製品概要
機能と利点
- 低価格のシングル・オペアンプ（AD8091）とデュアル・オペアンプ（AD8092）
- ＋3 V～＋5V、±5V電源で完全仕様化
- 単電源動作
出力振幅は両レールの25mV以内まで - 5V電源で高速動作と高速セトリング
－3dB帯域幅：110 MHz（G＝＋1）
スルーレート：145V/µs
セトリング時間（0.1%）：50ns - 優れたビデオ仕様（G＝＋2）
平坦特性：20MHzまで0.1dBゲイン＠RL＝150Ω
微分ゲイン誤差：0.03%、RL＝1kΩ
微分位相誤差：0.03%、RL＝1kΩ - 低歪み
THD：－80dBc＠1MHz、RL＝100Ω - 優れた負荷駆動能力
45mA出力が可能＠電源レールから0.5Vまで
50pFの容量負荷を駆動可能（G＝＋1） - 低消費：アンプあたり4.4mA
製品概要
AD8091（シングル）とAD8092（デュアル）は、低価格、電圧帰還の高速アンプであり、＋3 V、＋5 V、±5 Vの電源で動作するように設計されています。これらのデバイスは、負側レールの下側200mVまで、かつ正側レールの内側1Vまでの入力電圧範囲を持つ真の単電源動作機能を備えています。
低価格にもかかわらず、AD8091／AD8092は全体に渡って優れた性能と多様性を提供します。出力電圧の振幅はそれぞれのレールの25mV以内と拡張されており、優れたオーバドライブ回復特性を備え、最大出力ダイナミックレンジを提供します。したがってAD8091／AD8092は、カメラ、ビデオ・スイッチあるいはその他の高速携帯型機器のようなビデオ用電子機器に有用なデバイスといえます。低歪みと高速なセトリング時間はアクティブ・フィルタのアプリケーションにも適しています。AD8091／AD8092は低消費電流で、単電源3Vの電圧で動作できます。これらの特長は、大きさと消費電力が重要な、携帯型、バッテリ駆動のアプリケーションに最適といえます。
広帯域幅で高速スルーレートが備わっているため、これらのアンプは、最大±6Vの両電源や＋3V～＋12Vの単電源を必要とする、多くの汎用、高速アプリケーションにも適しています。
この低価格の高性能を持つ製品は、8ピンSOIC（AD8091／AD8092）、小型SOT23-5（AD8091）とMSOP（AD8092）で用意されています。
アプリケーション
- 同軸ケーブル（Coax）ドライバ
- アクティブ・フィルタ
- ビデオ・スイッチ
- 業務用カメラ
- CCD画像処理システム
- DVD／CD
- クロック・バッファ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

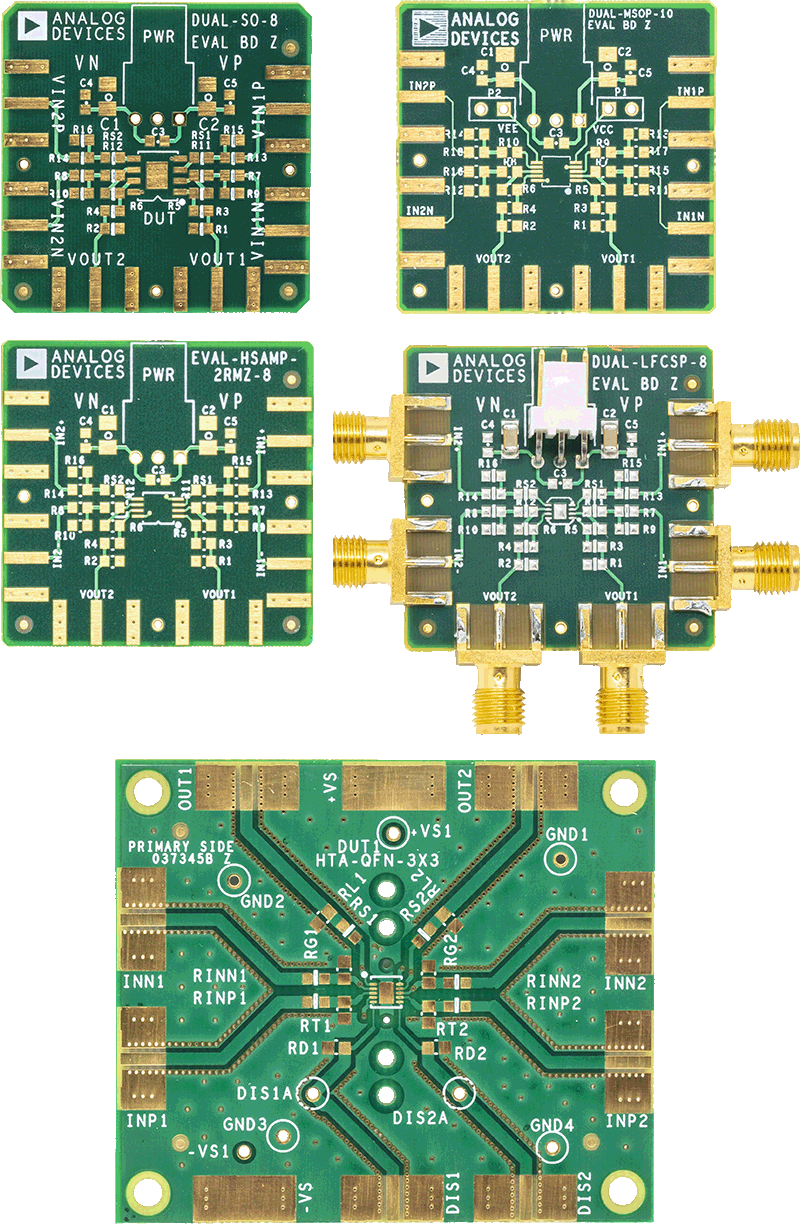

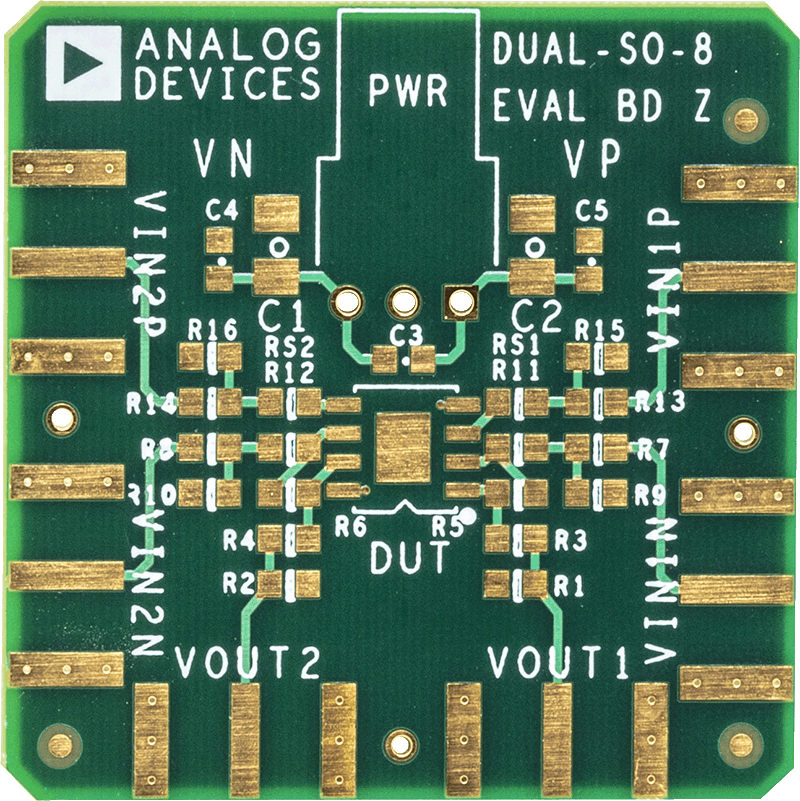

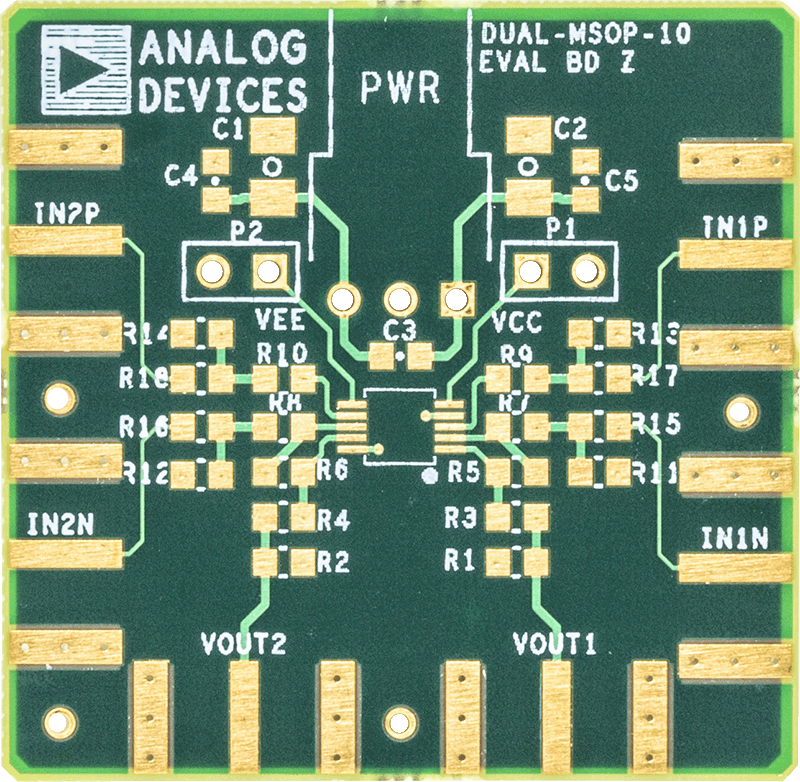

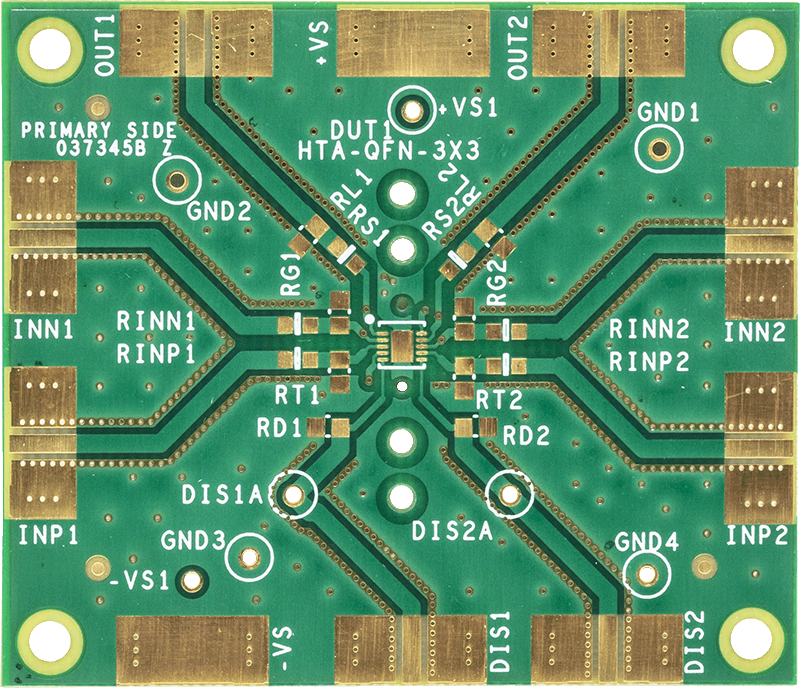

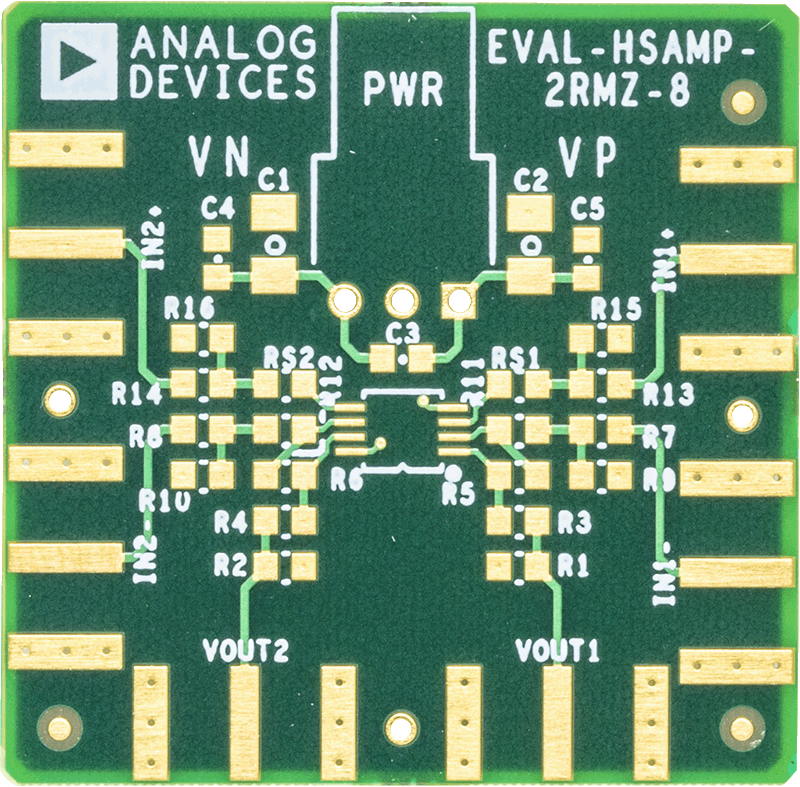

評価キット (1)
参考資料
-
AN-581: 単電源アプリケーションでのオペアンプのバイアスとデカップリング (Rev. 0)11/5/2002
-
AN-402: 出力クランプ・オペアンプの入力クランプ・アンプによる置換え10/14/2002
-
FAQ7/26/2017
-
MT-053: Op Amp Distortion: HD, THD, THD + N, IMD, SFDR, MTPR2/14/2015
-
MT-052: Op Amp Noise Figure: Don't Be Misled2/14/2015
-
MT-050: Op Amp Total Output Noise Calculations for Second-Order System2/14/2015
-
MT-049: Op Amp Total Output Noise Calculations for Single-Pole System2/14/2015
-
MT-048: Op Amp Noise Relationships: 1/f Noise, RMS Noise, and Equivalent Noise Bandwidth2/14/2015
-
MT-047: Op Amp Noise2/14/2015
-
MT-059: Compensating for the Effects of Input Capacitance on VFB and CFB Op Amps Used in Current-to-Voltage Converters2/14/2015
-
MT-058: Effects of Feedback Capacitance on VFB and CFB Op Amps2/14/2015
-
MT-056: High Speed Voltage Feedback Op Amps2/3/2009
-
MT-033: 電圧帰還型オペアンプのゲインと帯域幅12/11/2008
-
MT-032: 理想的な電圧帰還（VFB）オペアンプ12/11/2008
-
High Speed Amplifiers Selection Table2/27/2008
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
AD8092
SPICE Model
CIR
AD8092 SPICE Macro Model
2.44 K
設計ツール
アナログ・フィルタ・ウィザード
アナログ・フィルタ・ウィザードを使えば、ローパス、ハイパス、バンドパスなどのオペアンプの設計が数分で出来ます。設計のプロセスにおいて、実際の回路の動作に理想的な仕様、フィルタ設計の特性を観察することができます。 このツールを使用すれば、フィルタ・アプリケーションのニーズに応じて順を追ってオペアンプを選択し、設計することができます。プロセスが終了すると、部品表やSPICEネットリスト作成されます。
アナログ・フォトダイオード・ウィザード
フォトダイオード・ウィザードを用いて、アプリケーションに最適なアンプを選択して設計することができます。ウィザードを使用するには、設計の仕様（電源電圧、フォトダイオード特性、帯域幅、必要な精度など）を入力します。さらに使用するアンプを選択すると、回路図、誤差バジェット、ノイズ解析、部品表（BOM）、SPICEネットリストなど、全ソリューションを確認することができます。
VRMS/dBm/dBu/dBVカリキュレータ
電力測定値と信号強度の標準的な単位変換を行うためのユーティリティです。
消費電力とダイ温度
このツールは、電源電圧、周囲温度、負荷特性、パッケージの熱データに基づいてダイ温度と消費電力を予測します。
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| AD8092ARMZ | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| AD8092ARMZ-REEL | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| AD8092ARMZ-REEL7 | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| AD8092ARZ | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC | |
| AD8092ARZ-REEL | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC | |
| AD8092ARZ-REEL7 | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC | |
| ウェハ・ファブリケーション・データ |
