製品概要

機能と利点

  • 極めて低歪み

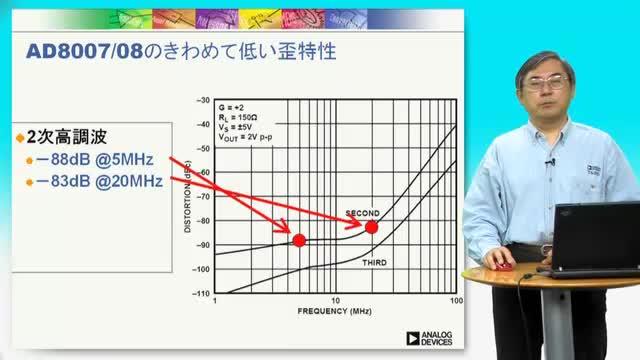

    2次高調波：
    －88dBc＠5MHz
    －83dBc＠20MHz（AD8007）
    －77dBc＠20MHz（AD8008）
    3次高調波：
    －101dBc＠5MHz
    －92dBｃ＠20MHz（AD8007）
    －98dBc＠20MHz（AD8008）
  • 高速：
    －3dB帯域幅：650MHz（G＝＋1）
    スルーレート：1000V/μs
  • ローノイズ
    入力電圧ノイズ：2.7nV/√Hz
    反転入力電流ノイズ：22.5pA/√Hz
  • 低消費電力
    電源電流：9mA（typ） / アンプあたり
  • 広い電源電圧範囲：＋5V～＋12V
  • 入力オフセット電圧：0.5mV（typ）
  • 小型パッケージ 8ピンSOIC、8ピンMSOPまたは5ピンSC70パッケージ

製品概要

AD8007（シングル）とAD8008（デュアル）は、極めて低い歪みとノイズを備えた高性能電流帰還型アンプです。他の高性能アンプとは異なり、低価格かつ低静止電流であるため、これらのアンプは広範囲なアプリケーションで使用することができます。アナログ・デバイセズ独自の第2世代eXtra-Fast Complementary Bipolar（XFCB）プロセスにより、このような低消費電力での高性能アンプが可能となりました。



AD8007 / AD8008は、650MHzの帯域幅、2.7nV/√Hzの電圧ノイズ、20MHzで－83 dB（AD8007）、－77dB（AD8008）のSFDRを備えています。


広い電源電圧範囲（5V～12V）と広い帯域幅を持つAD8007 / AD8008は、さまざまなアプリケーションで動作するようにデザインされています。AD8007 / AD8008アンプの電源供給電流は小さく、アンプあたり9mAです。


AD8007は小型のSC70パッケージおよび標準の8ピンSOICパッケージを採用しています。デュアルのAD8008は、8ピンSOICと8ピンMSOPの両方を採用しています。これらのアンプは、工業温度範囲－40℃～＋85℃の動作仕様となっています。



アプリケーション
  • 計測機器
  • IFアンプおよびベースバンド・アンプ
  • フィルタ
  • A/Dコンバータ駆動
  • D/Aコンバータのバッファ
