AD7887

12ビットA/Dコンバータ、125kSPS、8ピンµSOICパッケージ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$5.64

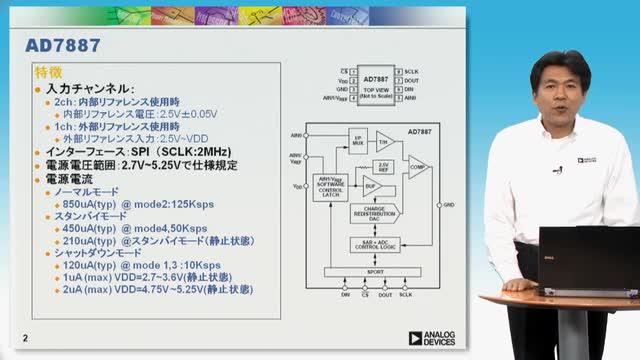

機能
  • 仕様規定電源電圧:+2.7~+5.25 V
  • フレキシブルなパワー/スループット・レート・マネジメント
  • シャットダウン・モード:1μA(Max)
  • シングル・エンド入力:1/2チャンネル
  • シリアル・インターフェース:
    SPITM/QSPITM/MICROWIRETM/ DSP互換
  • パッケージ:8ピンナローSOICとMSOP

追加の詳細
show more Icon

AD7887は2.7~5.25Vの電圧範囲の単電源で動作する高速、低消費電力の12ビットA/Dコンバータ(ADC)です。125kSPSのスループット・レートを実現します。入力トラック&ホールドはシングルエンドのサンプリング方式を特長とし、500nsで信号を収集します。AD7887の出力コーディングはストレート・バイナリで、最大2.5MHzのフルパワー信号を変換できます。

オンチップのコントロール・レジスタを使用して、AD7887をデュアルまたはシングル・チャンネルのいずれかで動作するように設定できます。デフォルトのシングル・チャンネル・モードでは、AD7887は読み出し専用のA/Dコンバータとして動作します。シングル・チャンネル動作時には1つのアナログ入力(AIN0)を使用し、VREF/AIN1ピンはVREFとして機能します。ユーザーはこのVREFピンを使用して、AD7887が内蔵する2.5Vリファレンスにアクセスするか、またはリファレンスの外付けによってVREFピンをオーバーライドする方法で、リファレンス電圧を供給できます。この外部リファレンス電圧範囲は、2.5V~VDDです。AIN0のアナログ入力レンジは、0~VREFです。

デュアル・チャンネル動作時には、VREF/AIN1ピンはAIN1として機能し、もう1つのアナログ入力チャンネルを提供します。この場合、AD7887のリファレンス電圧はVDDピンから供給します。その結果、AIN0とAIN1の入力の電圧範囲は0~VDDになります。

CMOS構造の採用により、AD7887は通常動作時に低消費電力(typ:2mW)を実現し、パワーダウン・モード時にはさらに消費電力を低減できます(typ:3µW)。AD7887には、8ピン、0.15インチ幅のナローボディSOICおよび8ピンのMSOPパッケージがあります。

製品のハイライト

  1. 最小の8ピンMSOPパッケージを備えた、12ビット、デュアル/シングル・チャンネルADC、
  2. 最小の消費電力を備えた12ビット、デュアル/シングル・チャンネルADC
  3. 柔軟なパワーマネージメント・オプション、変換後の自動パワーダウン機能
  4. リード・オンリー機能(読み出し専用ADC)
  5. アナログ入力範囲: 0 V~VREF
  6. 汎用性のあるシリアル入力/出力ポート(SPI/QSPI/MICROWIRE/DSPに互換)

アプリケーション

  • バッテリ駆動システム(PDA、医療機器、移動通信装置)
  • 計測器および制御システム
  • 高速モデム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$5.64

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD7887ARMZ
  • HTML
  • HTML
AD7887ARMZ-REEL
  • HTML
  • HTML
AD7887ARMZ-REEL7
  • HTML
  • HTML
AD7887ARZ
  • HTML
  • HTML
AD7887ARZ-REEL7
  • HTML
  • HTML
AD7887BRZ
  • HTML
  • HTML
AD7887BRZ-REEL
  • HTML
  • HTML
AD7887BRZ-REEL7
  • HTML
  • HTML
AD7887WARMZ
  • HTML
  • HTML
AD7887WARMZ-RL
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

1 5, 2015

- 14_0246

Qualification of ASE Chungli, as an Alternate Assembly Site for Select MSOP Devices

AD7887ARMZ

製造中

AD7887ARMZ-REEL

製造中

AD7887ARMZ-REEL7

製造中

5 15, 2012

- 10_0006

Halogen Free Material Change for mini SOIC Products

AD7887ARMZ

製造中

AD7887ARMZ-REEL

製造中

AD7887ARMZ-REEL7

製造中

AD7887WARMZ

製造中

2 8, 2010

- 04_0080

Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.

AD7887ARMZ

製造中

AD7887ARMZ-REEL

製造中

AD7887ARMZ-REEL7

製造中

AD7887ARZ

製造中

AD7887ARZ-REEL7

製造中

AD7887BRZ

製造中

AD7887BRZ-REEL

製造中

AD7887BRZ-REEL7

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

1 5, 2015

- 14_0246

arrow down

Qualification of ASE Chungli, as an Alternate Assembly Site for Select MSOP Devices

AD7887ARMZ

製造中

AD7887ARMZ-REEL

製造中

AD7887ARMZ-REEL7

製造中

5 15, 2012

- 10_0006

arrow down

Halogen Free Material Change for mini SOIC Products

AD7887ARMZ

製造中

AD7887ARMZ-REEL

製造中

AD7887ARMZ-REEL7

製造中

AD7887WARMZ

製造中

2 8, 2010

- 04_0080

arrow down

Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.

AD7887ARMZ

製造中

AD7887ARMZ-REEL

製造中

AD7887ARMZ-REEL7

製造中

AD7887ARZ

製造中

AD7887ARZ-REEL7

製造中

AD7887BRZ

製造中

AD7887BRZ-REEL

製造中

AD7887BRZ-REEL7

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

reference details image

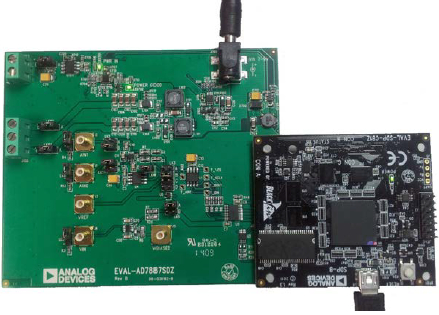

EVAL-AD7887

AD7887 Evaluation Board

zoom

EVAL-AD7887

AD7887 Evaluation Board

AD7887 Evaluation Board

機能と利点

  • Full featured evaluation board for the AD7887
  • On-board power supplies
  • Standalone capability
  • System demonstration platform (SDP) compatible (EVAL-SDP-CB1Z)
  • PC software for control and data analysis (download from product page)

製品の詳細

The EVAL-AD7887SDZ is a full featured evaluation board designed to allow easy evaluation of all the features of the AD7887 analog-to-digital converter (ADC). The evaluation board can be controlled via the SDP connector (J20). The SDP board (EVAL-SDP-CB1Z) allows the evaluation board to be controlled through the USB port of a PC using the software available for download from the EVAL-AD7887SDZ product page.
The EVAL-AD7887SDZ software provides dynamic performance analysis in the form of waveform graphs, histograms, and FFT analysis for ADC performance evaluation.
On-board components include: the AD8033 and the AD8034 FastFET high speed precision rail-to-rail op amps, the ADP3303 high accuracy 200 mA low dropout linear regulator, and the AD780 2.5 V/3.0 V ultrahigh precision band gap voltage reference.

Online Resources
  • Documents needed
  • AD7887 data sheet
  • EVAL-AD7887SDZ user guide
  • Required software
  • EVAL-AD7887SDZ evaluation software
  • Design and integration files
  • Schematics, layout files, bill of materials
Evaluation Kit Contents
  • EVAL-AD7887SDZ evaluation board
  • Evaluation software CD for the AD7887
  • Mains power supply adapter
  • Screw/nut kit
リファレンス・デザイン

リファレンス・デザイン 2

ログ検出器を使用したソフトウェア・キャリブレーション方式 1 MHz~8 GHz、60 dB RF 電力計測システム ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

zoomopens a dialog

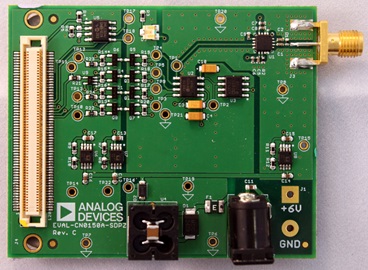

CN0150

ログ検出器を使用したソフトウェア・キャリブレーション方式 1 MHz~8 GHz、60 dB RF 電力計測システム ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

CN0150

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
ログ検出器を使用したソフトウェア・キャリブレーション方式 1 MHz~8 GHz、60 dB RF 電力計測システム ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

機能と利点

  • Software calibrated RF power measurement system
  • RMS, peak, and crest factor outputs
  • Functions from 1 MHz to 8 GHz
詳細なリファレンス・デザインを表示 external link

2 軸加速度センサーを使った傾き測定  ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

zoomopens a dialog

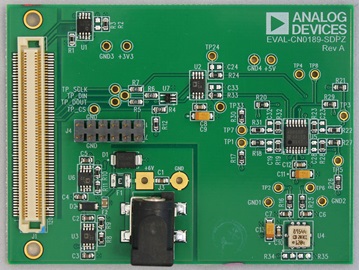

CN0189
