ADXL203

加速度センサー、2軸、±1.7g、±5 g、±18 g、高精度、iMEMS®

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 9
1Ku当たりの価格 最低価格:$19.00
特長
  • シングルICチップの高性能、2軸加速度センサー
  • 5mm×5mm×2mmのLCCパッケージ
  • 分解能:60Hz時で1mg
  • 低消費電力: VS=5Vで700µA(typ)
  • 高ゼロgバイアス安定性
  • 高感度精度
  • 温度範囲:-40~+125°C
  • X軸とY軸を0.1°(typ)内にアライメント
  • コンデンサ1個で帯域幅調整可
  • 単電源動作
  • 衝撃耐性:3500g
  • RoHS対応
  • Sn / Pbおよび鉛フリーの半田工程に互換
製品概要
show more Icon

ADXL203は、シグナル・コンディショニング済みの電圧出力を備えた高精度、低消費電力の2軸加速度センサーで、シングル・モノリシックICにすべての機能を搭載しています。ADXL203は、±1.7 g、±5 g又は ±18 gのフルスケール・レンジで加速度を計測し、動的加速度(振動など)と静的加速度(重力など)の両方を計測します。

ノイズ・フロアが110µg/ (typ)であるため、狭帯域(60Hz未満)を用いる傾き検出アプリケーションで1mg(0.06°の傾斜角度)より小さい信号を分解できます。 XOUTとYOUTのピンにそれぞれCXとCYのコンデンサを接続して、加速度センサーの帯域幅を選択します。アプリケーションに合 わせて、0.5Hz~2.5kHzの帯域幅を選択できます。

ADXL203は、5mm×5mm×2mmの8パッド・ハーメチックLCCパッケージを採用しています。


アプリケーション

  • プラットフォームの安定化/レベリング
  • ナビゲーション
  • 警報器およびモーション検出器
  • 高精度の2軸傾き検出
  • 振動のモニタと制御
  • 誤操作イベントの検出

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 9
1Ku当たりの価格 最低価格:$19.00

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD22037Z
  • HTML
  • HTML
AD22293Z
  • HTML
  • HTML
AD22293Z-RL
  • HTML
  • HTML
AD22293Z-RL7
  • HTML
  • HTML
ADW22037Z
  • HTML
  • HTML
ADW22037Z-RL
  • HTML
  • HTML
ADW22037Z-RL7
  • HTML
  • HTML
ADXL203CE
  • HTML
  • HTML
ADXL203CE-REEL
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 16, 2018

- 17_0022

Assembly Transfer of Select MEMS in LCC, CBGA and LCC_V Packages to Cirtek Electronic Corporation

AD22037Z

製造中

AD22293Z

製造中

AD22293Z-RL

製造中

AD22293Z-RL7

製造中

ADXL203CE

製造中

ADXL203CE-REEL

製造中

1 16, 2017

- 16_0262

Wafer Level Capping of the ADXL103, ADXL203, ADXL204, ADXL212 and ADXL213 Devices

AD22037Z

製造中

AD22293Z

製造中

AD22293Z-RL

製造中

AD22293Z-RL7

製造中

ADXL203CE

製造中

ADXL203CE-REEL

製造中

11 30, 2009

- 08_0023

iMEMS Fab Process Transfer

1 12, 2017

- 16_0082

Line Shutdown of Ceramic LCC/BGA MEMS

ADW22037Z

製造中止

ADW22037Z-RL

製造中止

ADW22037Z-RL7

製造中止

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 16, 2018

- 17_0022

arrow down

Assembly Transfer of Select MEMS in LCC, CBGA and LCC_V Packages to Cirtek Electronic Corporation

AD22037Z

製造中

AD22293Z

製造中

AD22293Z-RL

製造中

AD22293Z-RL7

製造中

ADXL203CE

製造中

ADXL203CE-REEL

製造中

1 16, 2017

- 16_0262

arrow down

Wafer Level Capping of the ADXL103, ADXL203, ADXL204, ADXL212 and ADXL213 Devices

AD22037Z

製造中

AD22293Z

製造中

AD22293Z-RL

製造中

AD22293Z-RL7

製造中

ADXL203CE

製造中

ADXL203CE-REEL

製造中

11 30, 2009

- 08_0023

arrow down
1 12, 2017

- 16_0082

arrow down

Line Shutdown of Ceramic LCC/BGA MEMS

ADW22037Z

製造中止

ADW22037Z-RL

製造中止

ADW22037Z-RL7

製造中止

評価用キット

評価用キット 1

reference details image

EVAL-ADXL203

ADXL203 Breakout Board

zoom

EVAL-ADXL203

ADXL203 Breakout Board

製品の詳細

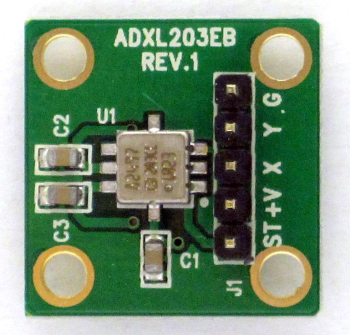

The ADXL203EB is a simple breakout board that allows quick evaluation of the performance of the ADXL203 accelerometer. The ADXL203 is a 2-axis, low-noise, temperature-stable accelerometer. The small size (1" x 1") of the ADXL203 makes it easy to mount the accelerometer to an existing system without the need for additional hardware and with minimal effect on performance of the system and of the accelerometer.

This page contains all the information related to the ADXL203EB including documentation, pricing, and ordering information.


リファレンス・デザイン

リファレンス・デザイン 1

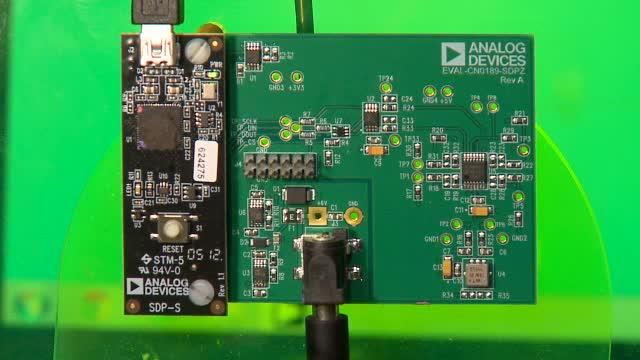

2 軸加速度センサーを使った傾き測定  ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。
