AD8318

ログ検出器 / コントローラ、1MHz~8GHz、70dB

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$6.84
機能
  • 広帯域幅:1MHz~8GHz
  • 高精度: 55dBの範囲で±1.0dB(f<5.8GHz)
  • 全温度範囲での安定性:±0.5dB
  • ローノイズの計測 / 制御出力(VOUT)
  • 位相応答時間:10ns / 12ns(立下り / 立ち上がり)
  • 温度センサー内蔵
  • 小型フットプリントLFCSPパッケージ
  • パワーダウン機能:1.5mW未満@5V
  • 単電源電圧動作:5V@68mA
  • 高速SiGe製造プロセスを採用

AD8138-EP は防衛および宇宙航空アプリケーション(AQEC規格)をサポートします。

追加の詳細
show more Icon

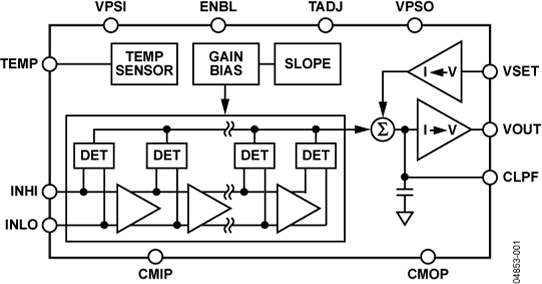

AD8318は、復調用ログアンプで、RF入力信号を対応するデシベル・スケールの出力電圧に正確に変換します。この製品は、各段に検出セルを備えたアンプをカスケード接続し、全体で斬新的な圧縮する技術を採用しています。このデバイスは、計測モードまたは制御モードで使われます。AD8318は、1MHz~6GHzの信号に対して正確な対数適合度を維持し、8GHzまでの有効動作を提供します。±1dB以下の誤差での入力範囲は60dB typ(50Ωに対して)です。AD8318は、10nsの応答時間を持っているため、45MHzを超えるRFバーストの検出が可能です。このデバイスは、周囲温度に対して優れたログ・インターセプト安定性を持っています。さらにシステム監視用に2mV/℃のスロープの温度センサー出力も備えています。5Vの単電を必要とします。消費する電流は68mA(typ)です。デバイスがディスエーブル時の消費電力は1.5mW未満に減少します。

AD8318は、パワーアンプまたは測定出力としてVOUTピンからVGAに制御電圧を供給する構成も可能です。この出力はこのような制御用アプリケーションに使用されるため、広帯域ノイズは最小化されています。このモードでは、VSETピンにセットポイント制御電圧が印加されます。

VOUTにRFアンプを接続してクローズドループを構成できます。この出力によりアンプの出力は、VSETで設定した振幅に制御されます。AD8318のVOUTピンは0V~4.9Vを出力する能力があり、制御用アプリケーションに最適となっています。計測用デバイスとして、VOUTピンをVSETに外部で接続し、出力電圧VOUTを生成します。 VOUTはRF入力信号振幅に伴ってデシベル・リニアな特性で減少します。

対数スロープは公称で-25mV/dBですが、VOUTからVSETインターフェースへのフィードバック電圧をスケーリングすることによって調整することができます。インターセプトは、(50Ω、CW入力時)INHI入力使用時20dBmです。これらのパラメータは、供給電源や温度の変動に対して、非常に安定しています。

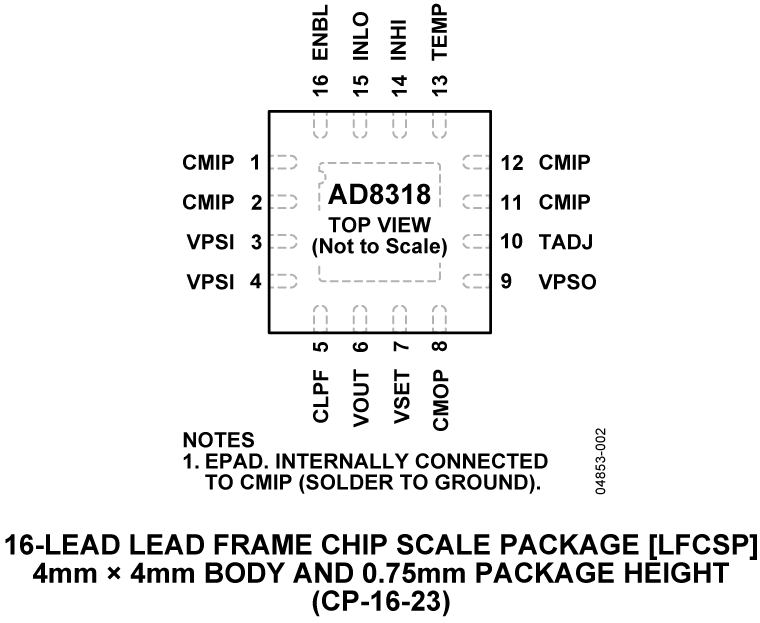

AD8318は、SiGeバイポーラICプロセスで製造され、4mm×4mmの16ピンLFCSPパッケージを採用し、動作温度範囲は-40℃~+85℃です。

アプリケーション

  • RFトランスミッタPAセットポイント制御とレベル・モニタリング
  • 基地局、WLAN、WiMAX、レーダーでのRSSI計測
