AD7746

製造中

容量デジタル・コンバータ、2チャンネル、24ビット

データシート (Rev. 0)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • シングルチップ・ソリューションの新標準
  • シングル／差動フローティング・センサーとのインターフェース
  • 最小分解能：4aF（最大有効ビット数：21）
  • 精度：4fF
  • 直線性：0.01%
  • コモン・モード容量：最大17pF
  • フルスケール容量入力範囲：±4pF
  • 寄生容量（対グラウンド）に対する耐性：最大60pF
  • 更新レート：10～90Hz
  • 16Hzで50Hz、60Hz同時除去
  • 温度センサー内蔵
    • 分解能：0.1℃、精度：±2℃
  • 電圧入力チャンネル
  • 内部クロック発振器
  • 2線式シリアル・インターフェース（I2C®準拠）
  • 電源
    • 単電源動作：2.7～5.25V
    • 消費電流：0.7mA
  • 動作温度：－40～＋125℃
  • 16ピンTSSOPパッケージ

AD7745/AD7746は、高分解能のΣ-Δ（シグマ・デルタ）容量デジタル・コンバータ（CDC）です。測定対象の容量は、デバイスの入力に直接接続します。高分解能（24ビット・ノー・ミスコード、最大21ビットの有効分解能）、高直線性（±0.01%）、高精度（±4fF、工場出荷時に校正）のアーキテクチャになっています。本製品の容量入力範囲は±4pFですが、コモン・モードの容量は最大17pFであり、これは内蔵のプログラマブル・デジタル／容量コンバータ（CAPDAC）で調整できます。

容量入力チャンネルはAD7745が1個、AD7746は2個備えています。各チャンネルはシングルエンドまたは差動チャンネルとして構成できます。AD7745/AD7746は、フローティング容量センサー用として設計されています。プレート1枚をグラウンドに接続した容量センサーには、AD7747の使用を推奨します。

AD7745/AD7746は、分解能0.1℃、精度±2℃の温度センサーを内蔵しています。また、電圧リファレンスとクロック・ジェネレータを内蔵しているため、容量センサー・アプリケーションでは外部コンポーネントが不要です。本デバイスは標準電圧入力を備えており、この入力と差動リファレンス入力によって、RTD、サーミスタ、ダイオードなどの外部温度センサーと簡単にインターフェースをとることができます。

AD7745/AD7746は、I2C互換の2線式シリアル・インターフェースを備えており、いずれも2.7～5.25Vの単電源で動作します。これらは車載温度範囲－40～＋125℃で仕様規定されており、16ピンのTSSOPパッケージで提供されます。

アプリケーション

下記用途に対応した自動車用、工業用、医療用システム

  • 圧力測定
  • 位置検知
  • レベル検知
  • 流量計
  • 湿度検知
  • 不純物検出
AD7746

容量デジタル・コンバータ、2チャンネル、24ビット

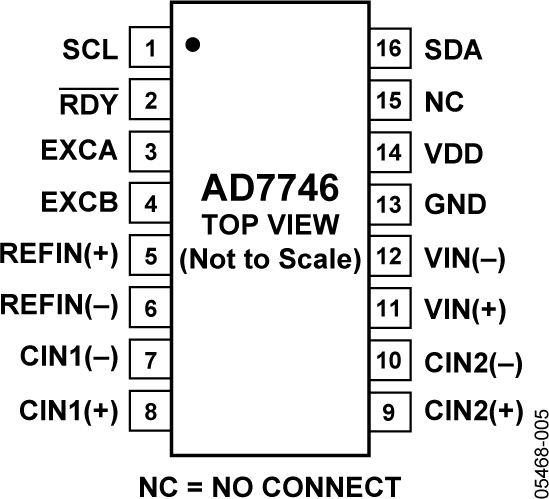

AD7746-fbl 946068557AD7746-pc
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

アプリケーション・ノート 3

技術記事 2

製品ハイライト 1

評価用設計ファイル 1

よく聞かれる質問 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

デバイス・ドライバ 2

評価用キット

EVAL-AD7746

AD7746 Evaluation Kit

今すぐ購入 詳細を表示

製品詳細

The EVAL-AD7746EBZ is a fully featured evaluation board for the AD7746. The evaluation board is operated with a PC via a standard USB connection with software provided enabling the user to perform detailed analysis of the CDC's performance. This software includes the technical note describing the operation and set up of the evaluation board.
EVAL-AD7746
AD7746 Evaluation Kit

リファレンス・デザイン

Figure 1. CN0552 Block Diagram
Figure 1. CN0552 Block Diagram

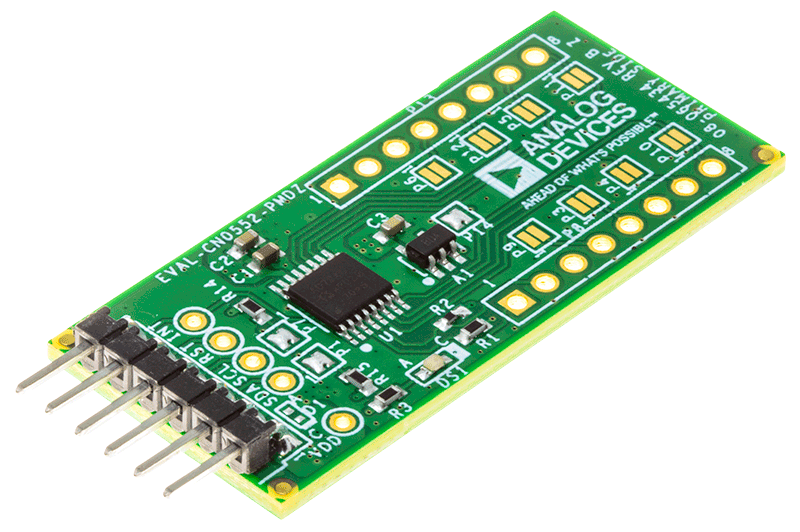

EVAL-CN0552-PMDZ - Angle View

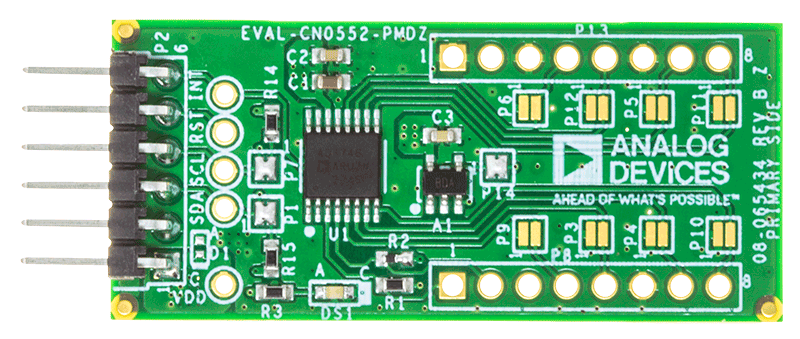

EVAL-CN0552-PMDZ - Top View

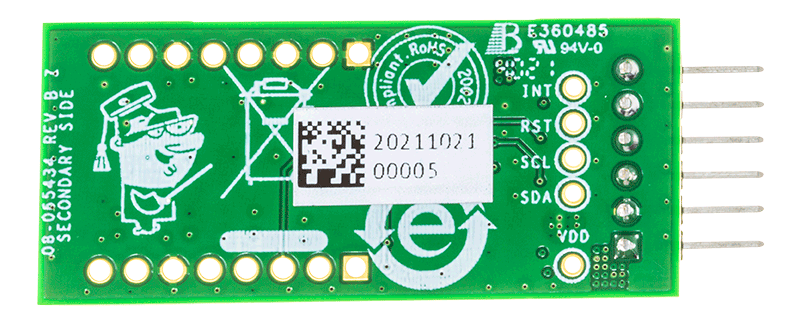

EVAL-CN0552-PMDZ - Bottom View
CN0552 Circuits from the Lab®

範囲が拡張された容量／デジタル・コンバータ ※Rev.0 を翻訳したものです。最新版は英語資料をご覧ください。

詳細なリファレンス・デザインを表示

機能と利点

  • ±4.096pFの入力範囲は幅広いセンサーに適しています。
  • 回路は入力範囲が拡張されており、入力範囲は±50pFとなっています。
  • 9.1spsの変換レートで4.2aFのRMS分解能
  • システムレベルのキャリブレーション用の補助的な温度センサーと電圧入力

使用製品

資料

設計および組み込みツール

ビデオ

  • lazy blur
    VIDEO · 2022-03-02 00:59
    CN0552 Capacitance-Digital Conversion w/ Extended Range Circuitry
  • lazy blur
    VIDEO · 2022-06-21
    CN0552：入力範囲を拡張可能な容量‐デジタル・コンバータ
CN0552
範囲が拡張された容量／デジタル・コンバータ ※Rev.0 を翻訳したものです。最新版は英語資料をご覧ください。
Figure 1. CN0552 Block Diagram
EVAL-CN0552-PMDZ - Angle View
EVAL-CN0552-PMDZ - Top View
EVAL-CN0552-PMDZ - Bottom View
