特長
- ピン／ソフトウェアでプログラム可能な複数の入力レンジ+5 V (10 V p-p), +10 V (20 V p-p),
±5 V (20 V p-p), ±10 V (40 V p-p) - ピンまたはシリアルSPI®で入力範囲／モードの選択が可能
- スループット：250kSPS
- INL：±1.5LSB（typ）、±2.5LSB（max）（FSRの±9.5ppm）
- 18ビット分解能、ノー・ミッシング・コード
- ダイナミック・レンジ：102.5dB
- SNR: 101 dB @ 2 kHz
- THD: −112 dB @ 2 kHz
- iCMOS®プロセス技術
- 5Vの内部リファレンス：3ppm/℃のドリフト（typ）、TEMP出力
- パイプライン遅延なし（SARアーキテクチャ）
- パラレル（18/16/8ビット・バス）およびシリアル5V/3.3Vインターフェース
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
AD7631は18ビットの電荷再配分式SAR（逐次比較型）A/Dコンバータ（ADC）で、アナログ・デバイセズのiCMOS高電圧プロセスに基づいて製造されています。入力範囲と動作モードは、ハードウェアまたは書込み専用のシリアル設定ポートを使って設定します。AD7631は、18ビットの高速サンプリングADC、内部変換クロック、内部リファレンス（およびバッファ）、誤差補正回路、シリアルおよびパラレルのシステム・インターフェース・ポートを備えています。IN+ピンとIN-ピンの完全差動アナログ入力をCNVSTの立下がりエッジでサンプリングします。また、4種類のアナログ入力範囲をサポートしています。
消費電力はスループットに直線的に比例します。動作は－40～＋85℃で仕様規定されています。
アプリケーション
- プロセス制御
- 高速データ・アクイジション
- デジタル・シグナル・プロセッシング
- スペクトル分析
- ATE
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD7631
資料
Filters
1つが該当
-
すべて
-
データシート
-
アプリケーション・ノート
-
よく聞かれる質問
-
すべて
-
English
-
日本語
-
中国語
データシート
2
アプリケーション・ノート
3
HTML
HTML
HTML
よく聞かれる質問
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
Analog Dialogue 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| AD7631BSTZ |

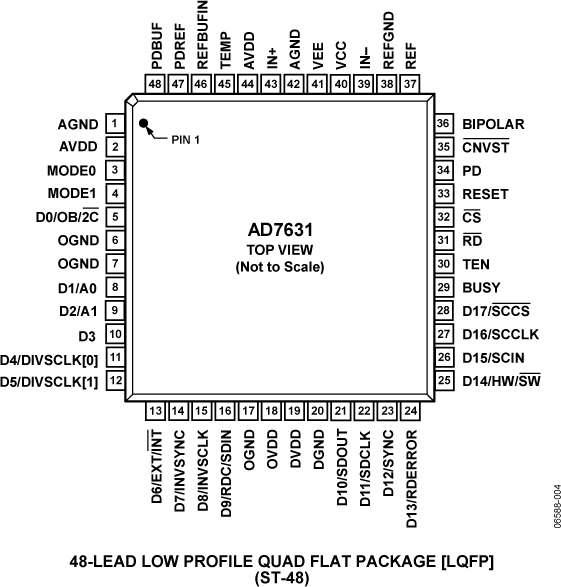

48-Lead LQFP (7mm x 7mm)
|
|
|
| AD7631BSTZRL |
48-Lead LQFP (7mm x 7mm)
|
|
- AD7631BSTZ
- ピン／パッケージ図
-
48-Lead LQFP (7mm x 7mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD7631BSTZRL
- ピン／パッケージ図
-
48-Lead LQFP (7mm x 7mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
1 5, 2009
- 07_0077
Certification of STATSChipPAC Shanghai, China and AMKOR Philippines as additional sources for Assembly & Test of QFP Packages
10 13, 2008
- 06_0084
Qualification of the 8" H Wafer Fab process at Analog Devices, Limerick, Ireland.
AD7631BSTZ
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
1 5, 2009
- 07_0077
Certification of STATSChipPAC Shanghai, China and AMKOR Philippines as additional sources for Assembly & Test of QFP Packages
10 13, 2008
- 06_0084
Qualification of the 8" H Wafer Fab process at Analog Devices, Limerick, Ireland.
ソフトウェアおよび製品のエコシステム
| 製品モデル | 製品ライフサイクル | 詳細 | ||
|---|---|---|---|---|
|
シリーズ電圧リファレンス2 |
||||
|
製造中 |
電圧リファレンス、超低ノイズ、XFET®、電流シンク / ソース能力有 |
|||
|
製造中 |
電圧リファレンス、出力電圧5.0V、LDO型 XFET®、超低ノイズ、電流シンク / ソース機能付き |
|||
|
シングルエンド入力差動出力アンプ1 |
||||
|
製造中 |
差動ドライバ、高電圧、18ビット、ADC駆動用 |
|||
|
高精度オペアンプ （Vos＜1mV & TCVos＜2uV/C）4 |
||||
|
製造中 |
オペアンプ、レールtoレール出力、低消費電力、低ノイズ、低歪み |
|||
|
製造中 |
オペアンプ、16ビット・システム用、ローノイズ、高速 |
|||
|
製造中 |
オペアンプ、高速、安定したユニティ・ゲイン、高電圧、低ノイズ、低歪み |
|||
|
製造中 |
オペアンプ、シングル、超低歪み、超低ノイズ |
|||
|
低入力バイアス電流アンプ（＜100pA）2 |
||||
|
製造中 |
オペアンプ、高精度、低入力バイアス電流、広帯域幅、JFET、シングル |
|||
|
製造中 |
オペアンプ、JFET入力段、30V、19MHz、低ノイズ、低入力バイアス電流 |
|||
必要なソフトウェア／ドライバが見つかりませんか？
ドライバ／ソフトウェアをリクエスト評価用キット 1
EVAL-AD7631
AD7631 Evaluation Kit
製品の詳細
The EVAL-AD7631EDZ is a fully featured evaluation Kit for the AD7631. This board operates in stand alone mode or in conjunction with the Converter Evaluation and Development board, EVAL-CED1Z . When operated with the Converter Evaluation and Development board, software is provided enabling the user to perform detailed analysis of the ADC's performance. This software includes the technical note describing the operation and set up of the evaluation board in standalone operation or when operated with the Converter Evaluation and Development board.
