AD7533

新規設計には非推奨

10ビットD/Aコンバータ、乗算型

データシート (Rev. C) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 低価格の10ビットD/Aコンバータ
  • AD7520と完全にコンパチブル
  • 直線性：1/2、1、2LSB
  • 低消費電力
  • 完全4象限乗算機能
  • CMOS / TTLコンパチブル
  • ラッチ・アップなし（保護用ショットキ・ダイオード不要）
  • エンドポイント直線性で仕様規定

AD7533は、最新の薄膜モノリシックCMOSウェハー製造プロセスを使用して製造された低価格、10ビットの4象限乗算型DAC（D/Aコンバータ）です。

AD7533は、TTLまたはCMOSロジックとのインターフェース、＋5～＋15Vの電圧範囲の電源での動作、正または負極性の電圧リファレンス入力に対する正しいバイナリ・スケーリングの実行などの性能によって、アプリケーションにおいて優れた柔軟性を発揮します。

AD7533
10ビットD/Aコンバータ、乗算型

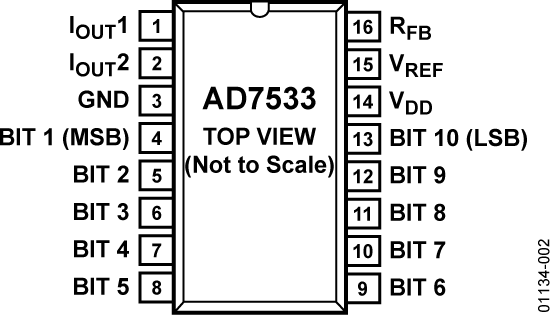

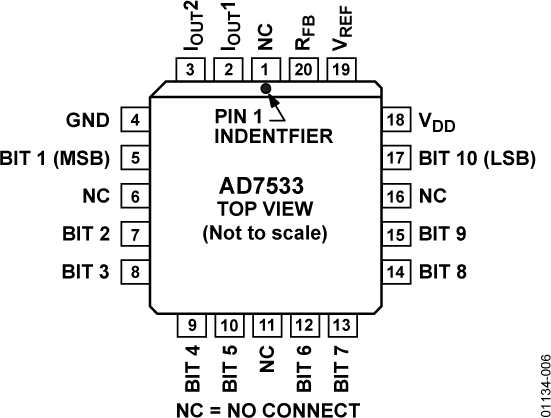

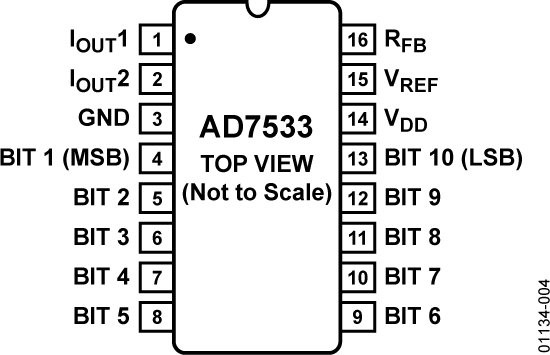

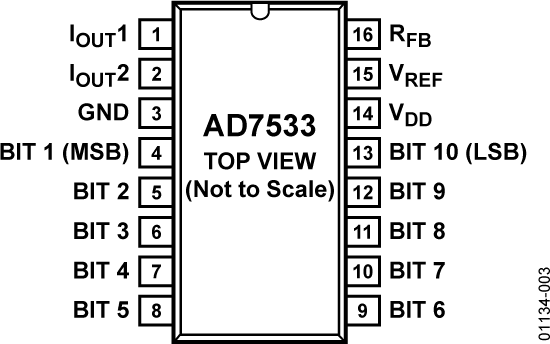

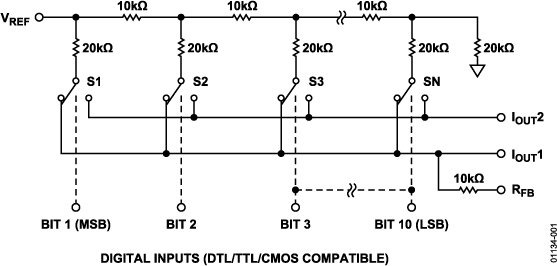

AD7533 Functional Block Diagram AD7533 Pin Configuration AD7533 Pin Configuration AD7533 Pin Configuration AD7533 Pin Configuration AD7533 Pin Configuration
