特長
- 12ビット＋サイン逐次比較型ADC（SAR ADC）
- 真のバイポーラ入力レンジ
- ソフトウェアで選択可能な入力レンジ（±10、±5、±2.5、0～10V）
- スループットレート：500kSPS
- チャンネル・シーケンサ付きの4つのアナログ入力チャンネル
- シングルエンド／真の差動／疑似差動アナログ入力
- 高アナログ入力インピーダンス
- 低消費電力：18mW（typ）
- フルパワー信号帯域幅：22MHz
- 2.5Vの内部リファレンス
- 高速シリアル・インターフェース、
SPI/QSPI/DSP/MICROWIRE互換 - パワーダウン・モード
- 16ピンTSSOPパッケージ
- iCMOS™プロセス技術
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
AD73231は4チャンネル、12ビット＋符号の逐次比較型のA/Dコンバータで、iCMOS™（工業用CMOS）プロセスで設計されています。iCMOSはサブミクロンCMOSの高電圧シリコンと相補型バイポーラ（コンプリメンタリ・バイポーラ）技術を組み合わせたプロセスです。この技術は、前世代の高電圧では実現できなかったフットプリントで、33V動作が可能な広範囲で高性能のアナログICの開発を可能にしました。iCMOSデバイスでは、従来型CMOSプロセスを採用したアナログICとは異なり、バイポーラ入力信号が扱え、さらに性能の強化、大幅な消費電力の削減、パッケージの小型化が可能になりした。
AD7323は、真のバイポーラ・アナログ入力信号を扱うことができます。AD7323は、ソフトで選択できる4種の入力範囲、±10V、±5V、±2.5Vと0～10V、を備えています。各アナログ入力チャンネルは独立して、この4種のうちの一つにプログラムすることができます。AD7323のアナログ入力チャンネルは、シングルエンド、真の差動、または擬似差動に構成することができます。
このADCは2.5Vのリファレンスを内蔵しています。またAD7323は、外部リファレンスでの動作も可能です。もし3VリファレンスをREFIN/OUTピンに与えた場合、AD7323は、真のバイポーラ±12Vのアナログ入力を扱うことができます。±12Vの入力範囲のためには、最低でも±12VのVDDとVSS電源が必要となります。このＡＤCは、最大500kSPSのスループットでも動作可能な、高速のシリアル・インターフェースを備えています。
製品のハイライト
- AD7323は、真のバイポーラ・アナログ入力信号±10、±5V、±2.5、と0～＋10Vのユニポーラ信号を扱うことができます。
- 4つのアナログ入力は、4つのシングルエンド入力、2つの真の差動入力ペア、または2つの擬似差動入力として構成することができます。
- 500kSPSをサポートするシリアル・インターフェース：SPI-/QSPI™-/DSP-/MICROWIRE™互換
- 低消費電力：500kSPSの最大スループット・レートで18mW
- チャンネル・シーケンサ機能
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD7323
資料
Filters
1つが該当
-
すべて
-
データシート
-
技術記事
-
よく聞かれる質問
-
すべて
-
English
-
中国語
-
日本語
データシート
1
技術記事
3
HTML
HTML
HTML
よく聞かれる質問
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| AD7323BRUZ |

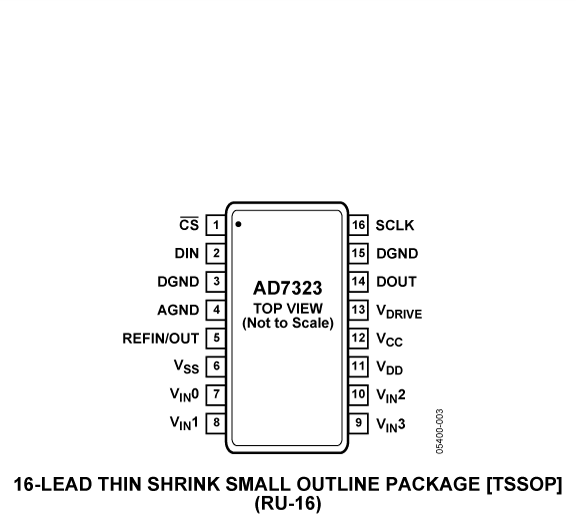

16-Lead TSSOP
|
|
|
