製品概要
機能と利点
- 完全、校正済み1チップシステム
- 5段構成、各段で10dBのゲイン、350MHz帯域幅
- 完全差動信号との直接接続可能
- ログ・スロープ、インターセプト
AC応答は全温度範囲で安定
- 1mA/Dec.の電流出力は両極性
- 電圧スロープ動作（1V/Dec、100mV/dB、等）
- 低消費：220mW（typ）＠±5V
- 低価格プラスティック・パッケージも可能
製品概要
AD640は、フル機能のモノリシック・ログアンプです。AD640単体では、直流から120MHzまでの周波数に対して最大50dBのダイナミックレンジを実現します。また2個のAD640をカスケード接続すると、帯域幅は縮小されるものの、最大95dBのダイナミックレンジが得られます。AD640は、連続検出方式によって入力電圧の対数に比例した出力電流を出力します。レーザによって高精度に校正され、±4.5～±7.5Vの電源電圧で全軍用温度範囲にわたって高い精度を保ちます。AD640では、5つのアンプ / リミッタ段がカスケード接続によって直流結合されており、各段の信号電圧ゲインは10dBと小さく、－3dBの帯域幅は350MHzです。また各段は全波検出器を備え、その出力電流は入力電圧の絶対値に依存します。5つの出力は加算され、（ローパス・フィルタを適用したときに）1ディケード（周波数10倍）当たり1mAの割合（50μA/dB）でスケーリングしたビデオ出力を生成します。オンチップ・レジスタを使えば、この出力電流を都合のいい傾き（スロープ）の電圧に変換することができます。カスケード接続された複数のAD640に対しては、（入力に対して）＋50dBの平衡信号出力が得られます。
対数応答は、±0.75～±200mVの直流または矩形波入力に対し、インターセプト（対数オフセット）をDC 1mVとして±1dB以内に絶対校正されます。内蔵のアッテネータ（10倍）を使うと、入力電圧範囲はDC±7.5mV～±2Vとなります。スケーリングは正弦波入力についても保証されます。

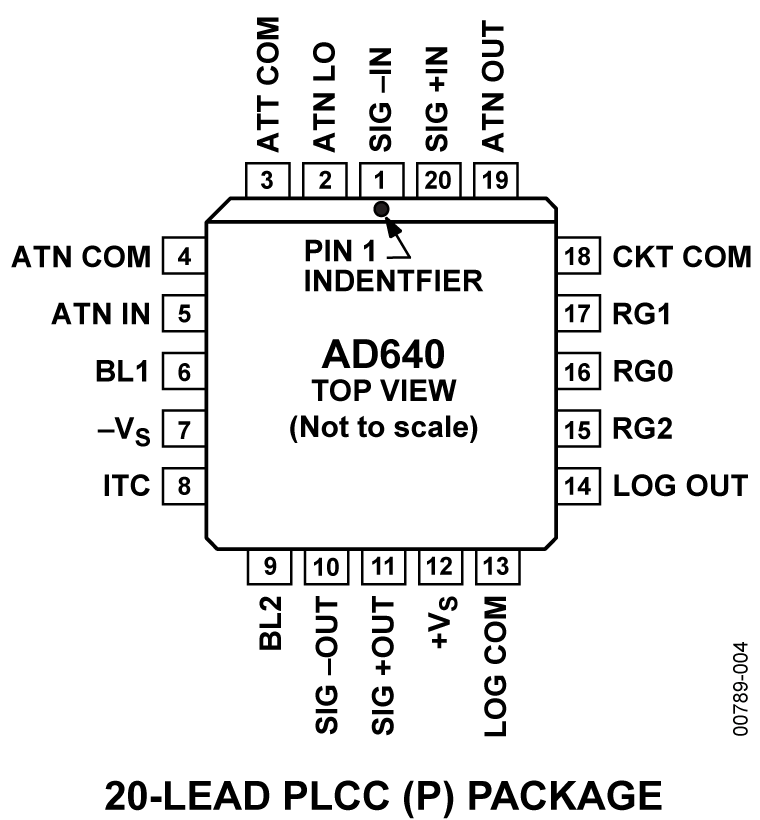

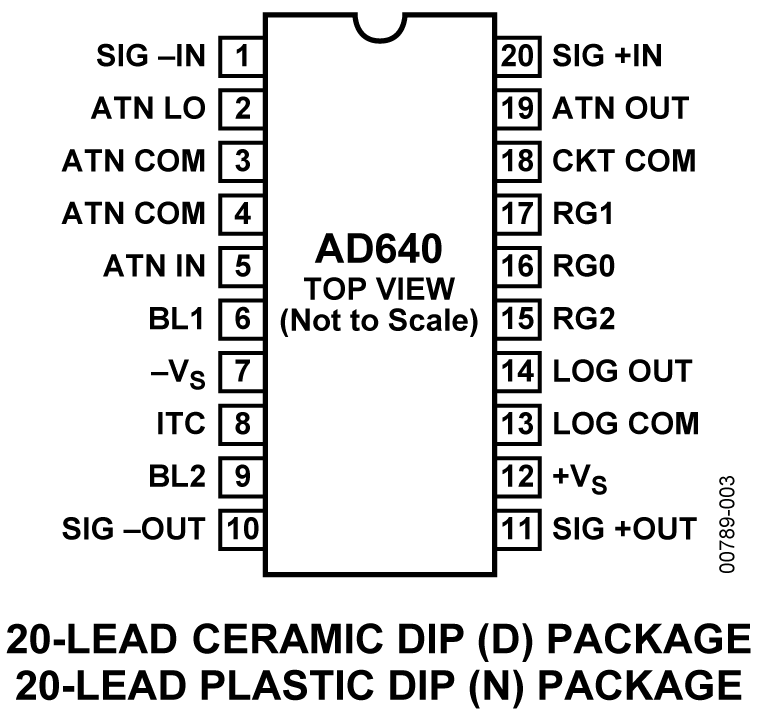

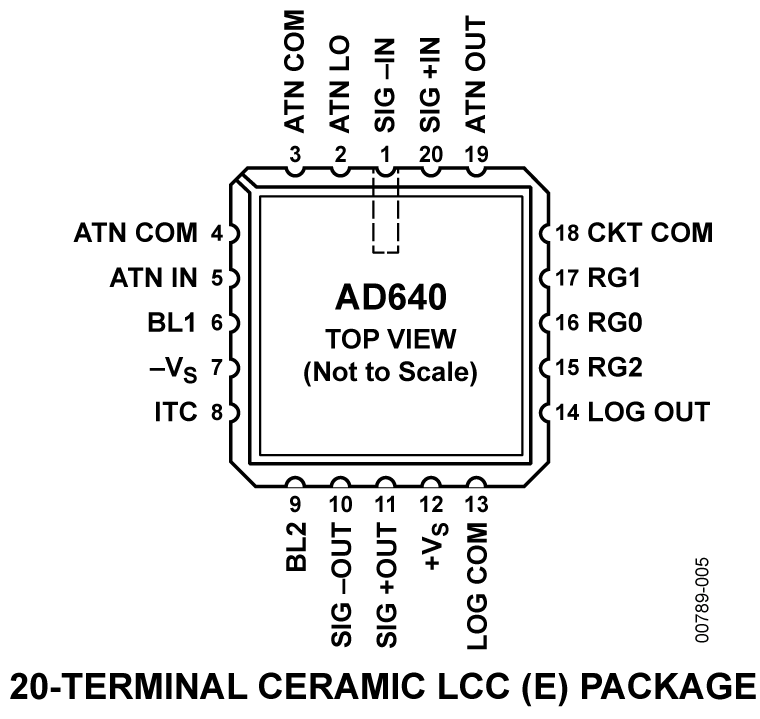

AD640Bは－40～＋85℃の工業用温度範囲で仕様規定しているのに対し、MIL-STD-883Bに準拠するAD640Tは、－55～＋125℃の軍用温度範囲で規定されています。いずれのタイプにも、20ピンのセラミックDIPとLCC（リードレス・チップ・キャリア）があります。AD640Jは0～＋70°の商用温度範囲で仕様規定しています。パッケージは20ピンのプラスチックDIP（N）とPLCC（P）があります。
本品はStandard Military Drawing（DESC）において5962-9095501MRA番および5962-9095501M2A番として登録されています。
この製品には評価用ボードがあります。製品番号AD640-EBでご注文ください。
アプリケーション
- レーダ、ソナー、超音波およびオーディオ・システム
- DC～120MHzの高精度計測機器
- 絶対値調整付パワー計測
- 広範囲、高精度の信号圧縮
- デスクリートおよびハイブリッドIFストリプスの置き換え
- 幾つかのデスクリート・ログアンプの置き換え
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
