AD623: 単電源、レールtoレール、低価格の計装アンプ (Rev. D)3/23/2010
類似製品
AD8226
Lower cost, 20% lower supply current, 2x faster, 3x the CMV rejection and wider supply range to 36V
製品概要
機能と利点
- 使い易い
- レールtoレール出力振幅
- 入力電圧範囲はグランドより150mV以下まで拡張（単電源の場合）
- 低消費、550µAの最大静止電流
- 1つの外部抵抗でゲイン設定
- ゲイン範囲: 1 ～ 1000
- 14端子、6mm × 5.6mm × 2.2mm、LCCパッケージ
- 優れたDC特性
- ゲイン精度: 0.10%（ゲイン＝1）
- ゲイン精度: 0.35% gain（ゲイン＞1）
- ノイズ: 35nV/√Hz RTIノイズ@1kHz
- 最上の動的特性
- 帯域幅: 800kHz（ゲイン＝1）
- セトリング時間: 20µs（～0.01％）@ゲイン＝10
製品概要
AD623は集積化された単電源又は両電源の計装アンプで、2.7V～12Vの電源電圧でレールtoレールの出力振幅を提供します。AD623は、ユーザー柔軟性があり、1個のゲイン設定用抵抗でプログラム可能で、しかも8ピンの業界標準のピン配置に適合しています。AD623は、外部抵抗器なしの状態でユニティゲイン（G = 1）が構成されています。そして、1個の外部抵抗器でゲインを最大1000まで設定することができます。
AD623は、ゲインを増加させると共に増加する優れたAC同相電圧除去比（CMRR）を提供し、精度を保ちます。CMRRは200 Hzまで高い値を維持しているため、電源ノイズの高調波を除去することができます。AD623は、広い入力コモンモード範囲を備えており、グランドより150mV低いコモンモード電圧を持つ信号を増幅します。AD623は、単電源と両電源の両方で最適な性能を維持します。
アプリケーション
- 低消費電力医療／計装機器
- トランスデューサ・インターフェース
- 熱電対アンプ
- 工業用プロセス制御
- ディファレンス・アンプ
- 低消費電力データ・アクイジション
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

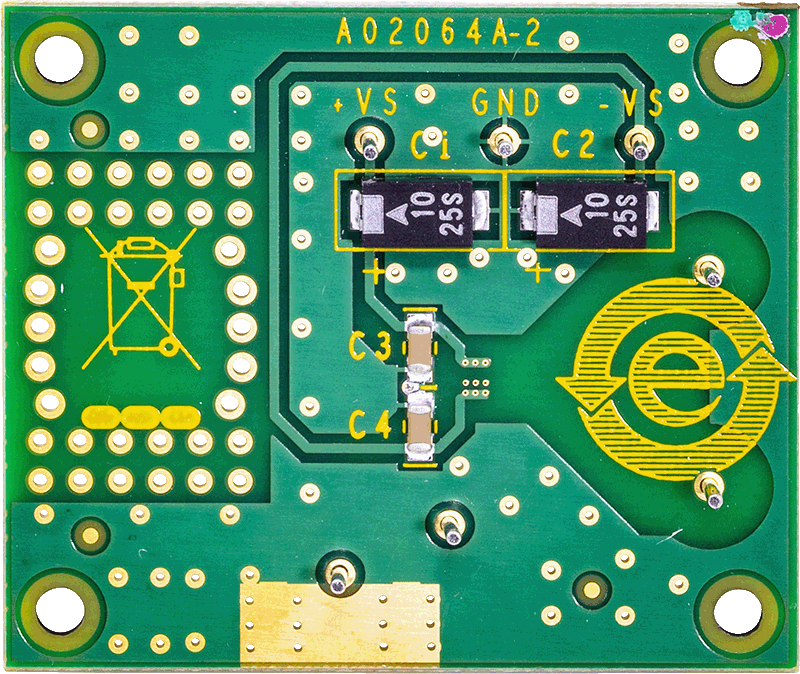

評価キット (1)
参考資料
-
AN-1401: 計装アンプの同相電圧範囲: ダイヤモンド・プロット10/14/2016
-
AN-282: サンプル・データ・システムの基本2/14/2015
-
AN-589: ディファレンス・アンプの性能最適化法 (Rev. 0)10/25/2010
-
AN-244: IC計装アンプのユーザ・ガイド11/23/2004
-
AN-245: ちょっと変わった設計の問題を解決する計装アンプ11/23/2004
-
AN-671: 計装アンプ回路でRFI整流誤差を低減する方法 (Rev. 0)8/2/2004
-
計装アンプの設計ガイド 第3版1/2/2006
-
FAQ7/26/2017
-
低消費電力で低価格のワイヤレスECGホルタ・モニタ1/4/2015
-
Auto-Zero Amplifiers3/1/2010
-
High-performance Adder Uses Instrumentation Amplifiers9/3/2009
-
Input Filter Prevents Instrumentation-amp RF-Rectification Errors11/13/2003
-
Protecting Instrumentation Amplifiers4/1/2000
-
The AD8221 - Setting a New Industry Standard for Instrumentation Amplifiers1/1/2000
-
AD623 計装アンプ、単電源、レールtoレール、低価格11/28/2018
-
2つの光源の相対強度を簡単に測定する方法はありませんか？12/3/2018
ツールおよびシミュレーション
計装アンプ用ダイヤモンド・プロット・ツール
ダイヤモンド・プロット・ツールは、アナログ・デバイセズの計装アンプのための出力電圧範囲と入力同相電圧に関するグラフ（ダイヤモンド・プロットとも呼ばれる）を生成するウェブ・アプリケーションです。グラフは設定によって異なります。このツールでは、電源電圧、ゲイン、入力信号範囲などのユーザー入力に基づいて飽和を検出し、その入力信号が計測範囲内となり、設定が有効となる計装アンプを選択して推奨します。飽和を防ぎ、設計に最適な計装アンプを探し出し、開発時間を短縮することができます。
SABER Model
AD623 SABER Macro-Model
SPICE Model
CIR
AD623 SPICE Macro Model
4.42 K
設計ツール
計装アンプ誤差バジェット・カリキュレータ
このカリキュレータは、計装アンプ回路にどれだけ誤差が発生するか予測するために役立ちます。
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
