製品概要
機能と利点
- プログラマブルな周波数プロファイル
- 外付け部品不要
- 出力周波数レンジ：0～25MHz
- バースト／リッスン機能
- 事前にプログラムできる周波数プロファイルにより、DSP／マイクロコントローラ書込み回数を最小化
- サイン波／三角波／矩形波出力
- 周波数ステップの自動／シングル・ピン制御
- 既知の位相で波形開始
- 位相連続または0°位相でインクリメント
- パワーダウンモード：20μA
- 動作電源電圧：2.3～5.5V
- 車載温度範囲：－40～＋125℃
- 鉛フリーの20ピンTSSOP
製品概要
AD5930は、プログラマブルな周波数掃引および出力バースト機能を備えた波形発生器です。高度の周波数制御が可能な内蔵のデジタル処理機能を使って、合成アナログ／デジタル周波数ステップ波形を生成します。周波数プロファイルは事前にプログラムされるので連続書込みサイクルがなくなり、DSP／マイクロコントローラの貴重なリソースが開放されます。波形は既知の位相からスタートし、連続に位相がインクリメントされて、簡単に位相シフトを決めることができます。 消費電流わずか8mAのAD5930は、低消費電力で便利な波形発生ソリューションを提供します。
AD5930には各種の動作モードがあります。連続出力モードでは、定義した時間、必要な周波数を出力し、その後次の周波数にステップします。デバイスから特定の周波数を出力する時間の長さは事前にプログラムして周波数を自動的にインクリメントするか、CTRLピンを使って外部からインクリメントします。バースト・モードの場合、デバイスはある一定期間その周波数を出力してから、事前に定義した時間だけミッドスケールに戻り、その後次の周波数にステップします。MSBOUTピンをイネーブルにすると、デジタル出力が生成されます。
デバイスをプログラムする場合は、スタート周波数、インクリメント・ステップの大きさ、インクリメント数、デバイスが各周波数を出力する時間インターバルを入力します。周波数掃引プロファイルは、CTRLピンをトグルして初期化、開始、実行します。
掃引プロファイルは、さまざまなものが提供されています。三角波掃引モードでは周波数掃引のステップは、連続的に増加し、定められた周波数に到達すると連続的に減少します。あるいはノコギリ波掃引モードでは周波数は連続的に増加し、定められた周波数に達すると最初の周波数に戻って掃引を再開します。掃引を行わず、単一周波数またはバースト信号を生成する事もできます。
AD5930には、最大40MHzのクロック速度で動作する3線式のシリアル・インターフェースを介して書き込むことができます。この製品は2.3～5.5Vの電源で動作します。AVDDとDVDDは互いに独立していて、異なる電圧で動作可能です。又、スタンバイ機能も備えているので、デバイスの未使用部分をパワーダウンできます。
AD5930は、鉛フリー20ピンTSSOPパッケージを採用しています。
アプリケーション
- 周波数掃引／レーダー
- ネットワーク／インピーダンス測定
- 増分周波数刺激
- センサー・アプリケーション－近接／運動BFSK
- 周波数バースト／パルス列
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

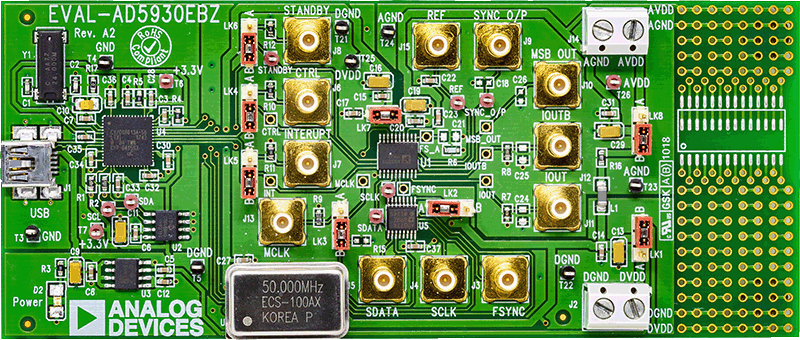

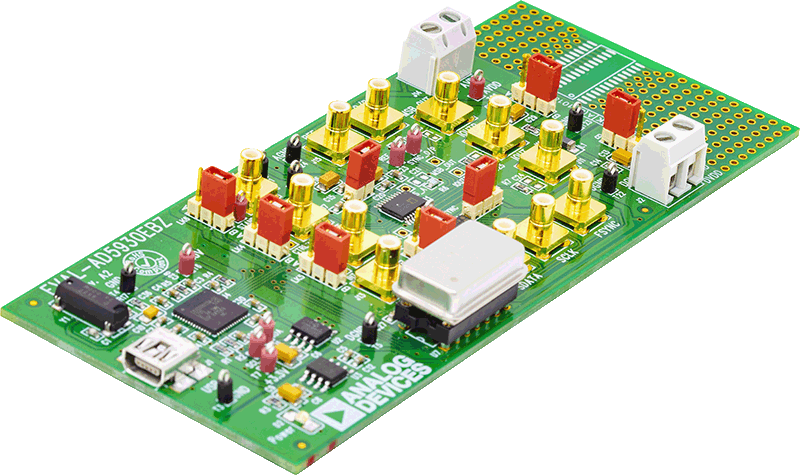

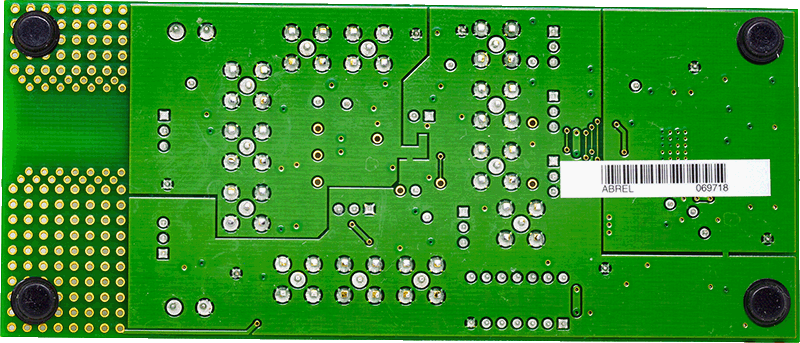

評価キット (1)
